7. [安徽中考]在如图所示的电路中，电源电压保持不变，$R_1$为滑动变阻器，$R_2$和$R_3$为定值电阻。闭合开关S。在保证电路元件安全的前提下，将滑动变阻器的滑片P由b端移至a端，电压表$\mathrm{V}_1$、电压表$\mathrm{V}_2$、电流表A示数变化量的绝对值分别为$\Delta U_1$、$\Delta U_2$、$\Delta I$。则（）


A.电流表A的示数变小
B.电压表$\mathrm{V}_2$的示数变大
C.$\Delta U_1$与$\Delta I$的比值等于$R_2$的阻值
D.$\Delta U_2$与$\Delta I$的比值等于$R_3$的阻值

7.D

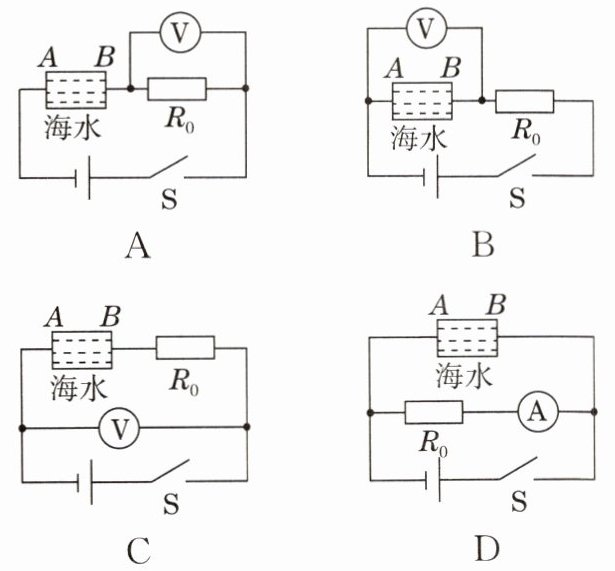

8. 新设问 海水盐浓度越大，其导电性越好，固定间距金属片A、B之间海水的电阻越小。下列电路中，电源电压恒定，$R_0$为定值电阻，闭合开关S，海水盐浓度越大，电表示数越大的是 （）

[元认知·总结] 串联电路，等流分压，大阻分大压（阻较大压较大，阻变大压变大）。

8.A

9.在如图所示的电路中，电源电压恒定。闭合开关S后，滑动变阻器的滑片P向右移动的过程中，分析电路的变化情况如下：

(1)【电路情况】$R_1$、$R_2$ 联，电流表$\mathrm{A}_1$测量通过的电流，电流表$\mathrm{A}_2$测量通过的电流；电压表$\mathrm{V}$测量电源电压，示数$U$保持不变。
(2)【电流变化】滑片$P$向右移动，$R_2$接入电路的阻值，电流表$\mathrm{A}_1$示数$I_2$；通过$R_1$的电流$I_1$；电流表$\mathrm{A}_2$示数$I$。(均填变化情况)
(3)【比值情况】电压表$\mathrm{V}$与电流表$\mathrm{A}_1$示数的比值$\frac{U}{I_2}$等于的阻值，即$\frac{U}{I_2}$的比值(填变化情况)。

9.(1)并;$R_2$;干路 (2)变大;变小;不变;变小
(3)$R_2$;变大

10. [滨州中考]如图所示，闭合开关，滑动变阻器滑片从最上端向中点移动过程中，下列说法正确的是（）


A.电压表V的示数变小
B.电流表$\mathrm{A}_1$与电流表$\mathrm{A}_2$的示数相等
C.电流表$\mathrm{A}_1$的示数变大
D.电压表V与电流表$\mathrm{A}_1$示数的比值变大

10.C
