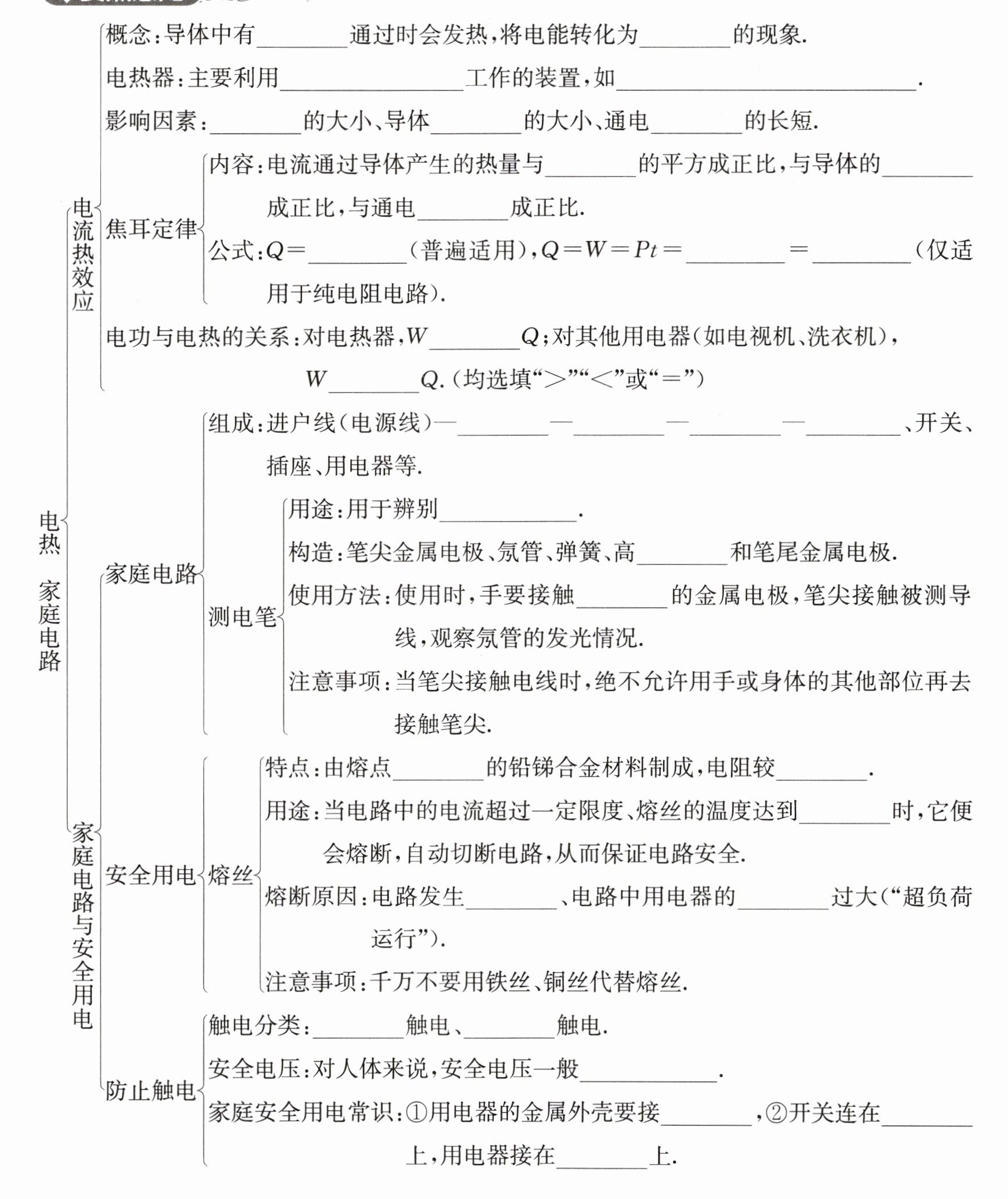

概念：导体中有通过时会发热，将电能转化为的现象.
电热器：主要利用工作的装置，如.
影响因素：的大小、导体的大小、通电的长短.
电流热效应 焦耳定律
内容：电流通过导体产生的热量与的平方成正比，与导体的成正比，与通电成正比.
公式：$Q=\_\_\_\_\_=$(仅适用于纯电阻电路).
电功与电热的关系：对电热器，$W$$Q$；对其他用电器(如电视机、洗衣机)，$W$$Q$.(均选填“＞”“＜”或“=”)
电热 家庭电路
组成：进户线(电源线)————、开关、插座、用电器等.
家庭电路 测电笔
用途：用于辨别.
构造：笔尖金属电极、氖管、弹簧、高和笔尾金属电极.
使用方法：使用时，手要接触的金属电极，笔尖接触被测导线，观察氖管的发光情况.
注意事项：当笔尖接触电线时，绝不允许用手或身体的其他部位再去接触笔尖.
家庭电路与安全用电 安全用电 熔丝
特点：由熔点的铅锑合金材料制成，电阻较.
用途：当电路中的电流超过一定限度、熔丝的温度达到时，它便会熔断，自动切断电路，从而保证电路安全.
熔断原因：电路发生、电路中用电器的过大(“超负荷运行”).
注意事项：千万不要用铁丝、铜丝代替熔丝.
防止触电 触电分类：触电、触电.
安全电压：对人体来说，安全电压一般.
家庭安全用电常识：①用电器的金属外壳要，②开关连在上，用电器接在上.

电流
内能
电流的热效应
电饭锅、电水壶等
电流
电阻
时间
电流
电阻
时间
$I^{2}Rt$
UIt
$\frac{U^{2}t}{R}$
=
＞
电能表
总开关
熔断器
用电器
火线与零线
电阻
笔尾
较低
大
熔点
短路
总功率
单线
双线
不高于36V
地
火线
零线

【分析】
本题是电学基础概念填空题，考查电流热效应、焦耳定律、家庭电路结构、测电笔使用、熔丝特性及安全用电的相关知识点。解题时需逐个梳理每个模块的核心定义与规律：首先回忆电流热效应的本质是电流通过导体将电能转化为内能；再明确焦耳定律的内容、公式及纯电阻/非纯电阻电路的电功电热关系；接着梳理家庭电路的组成顺序；然后牢记测电笔、熔丝的构造、原理与使用要求；最后掌握触电分类、安全电压及家庭用电的安全常识，将对应概念填入空格即可。
【解析】
1. 电流热效应概念：导体中有电流通过时会发热，将电能转化为内能，这是电流热效应的基本定义。
2. 电热器：主要利用电流的热效应工作，常见实例如电饭锅、电水壶等。
3. 电流热效应的影响因素：电流的大小、导体电阻的大小、通电时间的长短。
4. 焦耳定律内容：电流通过导体产生的热量与电流的平方成正比，与导体的电阻成正比，与通电时间成正比。
5. 焦耳定律公式：普遍适用公式为$Q=\boldsymbol{I^{2}Rt}$；纯电阻电路中，电能全部转化为内能，故$Q=W=Pt=\boldsymbol{UIt}=\boldsymbol{\frac{U^{2}t}{R}}$。
6. 电功与电热的关系：电热器属于纯电阻电路，电能全部转化为内能，故$W\boldsymbol{=}Q$；电视机、洗衣机等非纯电阻电路，电能除转化为内能外还有其他形式能量，故$W\boldsymbol{＞}Q$。
7. 家庭电路组成：进户线后依次为电能表（计量用电量）、总开关（控制整个电路通断）、熔断器（电路保护），之后连接用电器、开关、插座等。
8. 测电笔：用途是辨别火线与零线；构造包含高电阻（分压保护人体）；使用时手必须接触笔尾的金属电极，形成检测回路。
9. 熔丝：由熔点较低、电阻较大的铅锑合金制成；当温度达到熔点时熔断；熔断原因是电路发生短路或用电器总功率过大。
10. 安全用电：触电分为单线触电、双线触电；人体安全电压一般不高于36V；家庭用电常识：用电器金属外壳要接地，开关连在火线上，用电器接在零线上。
【答案】
电流
内能
电流的热效应
电饭锅、电水壶等
电流
电阻
时间
电流
电阻
时间
$\boldsymbol{I^{2}Rt}$
$\boldsymbol{UIt}$
$\boldsymbol{\frac{U^{2}t}{R}}$
$\boldsymbol{=}$
$\boldsymbol{＞}$
电能表
总开关
熔断器
用电器
火线与零线
电阻
笔尾
较低
大
熔点
短路
总功率
单线
双线
不高于36V
接
火线
零线
【知识点】
1. 电流热效应与焦耳定律
2. 家庭电路组成
3. 安全用电常识
【点评】
本题全面覆盖了电学中电流热效应、家庭电路及安全用电的核心基础概念，知识点琐碎但均为电学必备常识，要求学生准确记忆每个概念的细节，是对电学基础掌握程度的综合检测，有助于巩固电学核心知识体系。
【难度系数】
0.7
