1. 真实情境 晚上小红与爸爸一起散步，当他们一前一后经过某路灯附近时，他俩在地面上的影子如图所示。如果将路灯视为一个点光源，请你用作图的方法画出路灯S的位置。
答案
1. 如图所示。
解析
【分析】
要确定路灯（点光源）S的位置，需依据光的直线传播原理：光在同种均匀介质中沿直线传播，物体的影子是光被物体遮挡形成的，因此连接人的头顶与对应影子的末端，两条连线的交点就是点光源S的位置。
【解析】
作图步骤：1. 连接爸爸的头顶与他影子的末端，得到一条直线；2. 连接小红的头顶与她影子的末端，得到另一条直线；3. 两条直线的交点即为路灯S的位置，作图结果如参考答案所示。
【答案】
【知识点】
光的直线传播、影子的形成
【点评】
本题结合生活中的影子现象，考查光的直线传播的实际应用，需理解影子形成的原理，通过作图确定点光源，难度适中，能较好地考查学生对知识点的掌握。
【难度系数】
0.6
要确定路灯（点光源）S的位置，需依据光的直线传播原理：光在同种均匀介质中沿直线传播，物体的影子是光被物体遮挡形成的，因此连接人的头顶与对应影子的末端，两条连线的交点就是点光源S的位置。
【解析】
作图步骤：1. 连接爸爸的头顶与他影子的末端，得到一条直线；2. 连接小红的头顶与她影子的末端，得到另一条直线；3. 两条直线的交点即为路灯S的位置，作图结果如参考答案所示。
【答案】
【知识点】
光的直线传播、影子的形成
【点评】
本题结合生活中的影子现象，考查光的直线传播的实际应用，需理解影子形成的原理，通过作图确定点光源，难度适中，能较好地考查学生对知识点的掌握。
【难度系数】
0.6

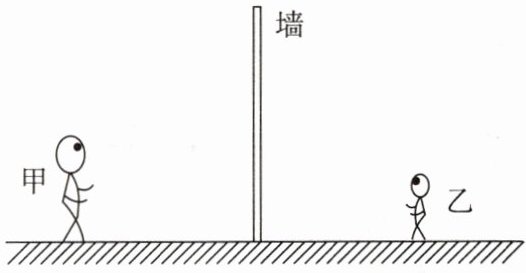

2.如图所示,甲、乙两人分别站立于一面墙的两边,若要在墙上开一个窗使两人彼此都能看到对方的全身,利用光学知识画出确定最小窗位置的光路图,并标出最小窗位置范围MN。
答案
2. 如图所示。
解析
【分析】要让甲、乙两人彼此都能看到对方全身，需利用光在同种均匀介质中沿直线传播的原理。解题思路是：分别画出两条关键光路，一条是乙的脚发出的光线经墙到达甲的眼睛，另一条是甲的脚发出的光线经墙到达乙的眼睛，这两条光线与墙的交点之间的区域就是最小窗的位置，这样两人的光线都能通过该区域，实现彼此看到对方全身。
【解析】根据光的直线传播，按以下步骤作图：
1. 连接甲的眼睛与乙的脚，延长该线段，与墙相交于点N；
2. 连接乙的眼睛与甲的脚，延长该线段，与墙相交于点M；
3. 线段MN即为墙上最小窗的位置，此时两人的光线可通过MN，彼此能看到对方全身。
【答案】
【知识点】光的直线传播
【点评】本题考查光的直线传播的实际应用，需掌握利用光沿直线传播确定光路的方法，是光学基础题型，能帮助学生理解光的直线传播在生活中的应用。
【难度系数】0.5
【解析】根据光的直线传播，按以下步骤作图：
1. 连接甲的眼睛与乙的脚，延长该线段，与墙相交于点N；
2. 连接乙的眼睛与甲的脚，延长该线段，与墙相交于点M；
3. 线段MN即为墙上最小窗的位置，此时两人的光线可通过MN，彼此能看到对方全身。
【答案】
【知识点】光的直线传播
【点评】本题考查光的直线传播的实际应用，需掌握利用光沿直线传播确定光路的方法，是光学基础题型，能帮助学生理解光的直线传播在生活中的应用。
【难度系数】0.5
3. 2025扬州中考 如图，卫生间吸顶灯从A点发出的一束光射向平面镜上的O点，画出入射光线和反射光线。
答案
3. 如图所示。
解析
【分析】要画出入射光线和反射光线，首先确定入射光线是从A点指向O点的光线，连接A、O即可得到入射光线；再根据光的反射定律，反射光线与入射光线关于法线对称，法线是过O点垂直于竖直平面镜的水平直线，据此画出反射光线。
【解析】1. 画入射光线：用直线连接A点和O点，在直线上标注箭头，箭头指向O点，即为入射光线；2. 画反射光线：过O点作垂直于竖直平面镜的水平直线作为法线，根据反射角等于入射角，在法线另一侧画出直线，使反射光线与法线的夹角等于入射光线与法线的夹角，在直线上标注箭头，箭头方向背离O点，即为反射光线，最终图形与参考答案一致。
【答案】
【知识点】光的反射定律
【点评】本题考查光的反射定律的应用，属于基础作图题，需掌握入射光线、反射光线的作图方法，利用反射角等于入射角的规律完成作图。
【难度系数】0.6
【解析】1. 画入射光线：用直线连接A点和O点，在直线上标注箭头，箭头指向O点，即为入射光线；2. 画反射光线：过O点作垂直于竖直平面镜的水平直线作为法线，根据反射角等于入射角，在法线另一侧画出直线，使反射光线与法线的夹角等于入射光线与法线的夹角，在直线上标注箭头，箭头方向背离O点，即为反射光线，最终图形与参考答案一致。
【答案】
【知识点】光的反射定律
【点评】本题考查光的反射定律的应用，属于基础作图题，需掌握入射光线、反射光线的作图方法，利用反射角等于入射角的规律完成作图。
【难度系数】0.6
4. [前沿科技]航天员舱外作业时，宽厚的航天服限制了他的视野，为了看清胸前的操作面板，可以通过手腕处的小镜子(如图甲)进行观察。图乙中A点代表航天员的眼睛，B点代表胸前某一按钮，C点是小镜子的位置，请你根据反射光路图在C点准确画出镜面并标出镜面与竖直面的夹角。
答案
4. 如图所示。
解析
【分析】要解决这个问题，需利用光的反射定律：反射角等于入射角，法线是入射光线和反射光线夹角的角平分线，且镜面与法线垂直。首先确定入射光线（B→C）和反射光线（A→C），计算两者的夹角，找到法线位置，再结合镜面与法线垂直的关系，推导镜面与竖直面的夹角。
【解析】1. 确定光线：入射光线为BC，反射光线为AC；2. 计算入射光线与反射光线的夹角：∠ACB=50°+70°=120°，根据反射定律，法线平分该角，因此法线与入射光线、反射光线的夹角均为120°÷2=60°；3. 推导镜面与竖直面的夹角：入射光线与竖直面夹角为70°，法线与入射光线夹角为60°，则法线与竖直面的夹角为70°-60°=10°；由于镜面与法线垂直，故镜面与竖直面的夹角为10°，据此画出镜面即可。
【答案】如图所示。
【知识点】光的反射定律
【点评】本题结合航天场景考查光的反射定律的应用，需明确法线、镜面、入射光线、反射光线的位置关系，难度适中，能检验学生对反射定律的掌握程度。
【难度系数】0.4
【解析】1. 确定光线：入射光线为BC，反射光线为AC；2. 计算入射光线与反射光线的夹角：∠ACB=50°+70°=120°，根据反射定律，法线平分该角，因此法线与入射光线、反射光线的夹角均为120°÷2=60°；3. 推导镜面与竖直面的夹角：入射光线与竖直面夹角为70°，法线与入射光线夹角为60°，则法线与竖直面的夹角为70°-60°=10°；由于镜面与法线垂直，故镜面与竖直面的夹角为10°，据此画出镜面即可。
【答案】如图所示。
【知识点】光的反射定律
【点评】本题结合航天场景考查光的反射定律的应用，需明确法线、镜面、入射光线、反射光线的位置关系，难度适中，能检验学生对反射定律的掌握程度。
【难度系数】0.4
5. 2026济南期末 如图甲所示，反光板是摄影中常用的道具，它可以将光源发出的光线反射到被拍摄人物上，从而使被拍摄的人物更明亮清晰。请在图乙中画出从光源S发出的一束光经反光板上O点反射至人脸P点的反射光线及反光板的位置。
答案
5. 如图所示。
解析
【分析】要完成该作图，需依据光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线与入射光线分居法线两侧，反射角等于入射角。解题思路：①先确定入射光线，连接光源S与反光板上的O点，箭头从S指向O；②确定反射光线，连接O点与目标点P，箭头从O指向P；③作入射光线和反射光线的角平分线，即为法线（用虚线表示）；④过O点作垂直于法线的直线，该直线就是反光板（平面镜）的位置，需在平面镜的非反射面画上斜线。
【解析】1. 连接S、O，标注箭头方向为S→O，此为入射光线；2. 连接O、P，标注箭头方向为O→P，此为反射光线；3. 作∠SOP的角平分线，用虚线表示，即为法线；4. 过O点作垂直于法线的直线，在直线的一侧（非反射面）画上短斜线，即为反光板的位置。
【答案】如图所示：
【知识点】光的反射定律、平面镜作图
【点评】本题结合实际场景考查光的反射定律的应用作图，核心是利用反射角等于入射角确定法线，进而确定平面镜位置，属于光学基础作图题，需熟练掌握反射定律的内容。
【难度系数】0.5
【解析】1. 连接S、O，标注箭头方向为S→O，此为入射光线；2. 连接O、P，标注箭头方向为O→P，此为反射光线；3. 作∠SOP的角平分线，用虚线表示，即为法线；4. 过O点作垂直于法线的直线，在直线的一侧（非反射面）画上短斜线，即为反光板的位置。
【答案】如图所示：
【知识点】光的反射定律、平面镜作图
【点评】本题结合实际场景考查光的反射定律的应用作图，核心是利用反射角等于入射角确定法线，进而确定平面镜位置，属于光学基础作图题，需熟练掌握反射定律的内容。
【难度系数】0.5
6. ★★ AB、CD是由点光源S发出并经平面镜反射的两条光线。根据光的反射原理作图，在图中画出光源S。
答案
6. 如图所示。
解析
【分析】要确定光源S，需依据光的反射定律：反射角等于入射角，反射光线与入射光线关于法线对称。解题思路为：①分别过反射点A、C作垂直于平面镜的法线（虚线）；②根据反射角等于入射角，在法线的入射侧（平面镜左侧）分别画出两条反射光线对应的入射光线；③两条入射光线的交点即为光源S。
【解析】根据光的反射定律，反射光线与入射光线关于法线对称，反射角等于入射角。具体步骤：1. 过点A作平面镜的法线（垂直于镜面的虚线）；2. 在法线左侧，作入射光线，使入射光线与法线的夹角等于反射光线AB与法线的夹角；3. 同理，过点C作平面镜的法线，在法线左侧作入射光线，使入射光线与法线的夹角等于反射光线CD与法线的夹角；4. 两条入射光线的交点就是光源S，最终图形如参考答案所示。
【答案】
【知识点】光的反射定律、光学作图
【点评】本题是光的反射定律的基础应用作图题，考查学生对反射定律的理解和作图能力，属于光学部分的常规题型，难度适中。
【难度系数】0.6
【解析】根据光的反射定律，反射光线与入射光线关于法线对称，反射角等于入射角。具体步骤：1. 过点A作平面镜的法线（垂直于镜面的虚线）；2. 在法线左侧，作入射光线，使入射光线与法线的夹角等于反射光线AB与法线的夹角；3. 同理，过点C作平面镜的法线，在法线左侧作入射光线，使入射光线与法线的夹角等于反射光线CD与法线的夹角；4. 两条入射光线的交点就是光源S，最终图形如参考答案所示。
【答案】
【知识点】光的反射定律、光学作图
【点评】本题是光的反射定律的基础应用作图题，考查学生对反射定律的理解和作图能力，属于光学部分的常规题型，难度适中。
【难度系数】0.6
7. 2026西安期末 如图所示，把物体和不透光的塑料板放在平面镜前，请画出物体在平面镜中的像。
答案
7. 如图所示。
解析
【分析】要画出物体在平面镜中的像，需依据平面镜成像的核心特点：像与物体关于平面镜对称。解题时，先确定物体的关键端点，再通过作对称点的方式确定像的位置，最终连接对称点得到虚像，注意虚像需用虚线表示。
【解析】根据平面镜成像“像与物关于镜面对称”的特点，作图步骤如下：
1. 确定物体的两个端点：箭头的顶端和底端；
2. 分别过这两个端点作平面镜的垂线，延长垂线至平面镜另一侧，使每个端点的对称点到平面镜的距离等于对应端点到平面镜的距离；
3. 用虚线连接两个对称点，形成物体的虚像，像的箭头方向与物体对应。
【答案】
【知识点】平面镜成像作图、平面镜成像特点
【点评】本题考查平面镜成像的基础作图，核心是利用对称法确定像的位置，只要掌握平面镜成像特点即可完成，属于常规基础题。
【难度系数】0.7
【解析】根据平面镜成像“像与物关于镜面对称”的特点，作图步骤如下：
1. 确定物体的两个端点：箭头的顶端和底端；
2. 分别过这两个端点作平面镜的垂线，延长垂线至平面镜另一侧，使每个端点的对称点到平面镜的距离等于对应端点到平面镜的距离；
3. 用虚线连接两个对称点，形成物体的虚像，像的箭头方向与物体对应。
【答案】
【知识点】平面镜成像作图、平面镜成像特点
【点评】本题考查平面镜成像的基础作图，核心是利用对称法确定像的位置，只要掌握平面镜成像特点即可完成，属于常规基础题。
【难度系数】0.7
8. 如图所示的a、b是两条由点光源S发出的光经平面镜反射的光线。要求：
(1)根据平面镜成像特点画出点光源S。
(2)将光路补充完整。
(1)根据平面镜成像特点画出点光源S。
(2)将光路补充完整。
答案
8. 如图所示。
解析
【分析】要确定点光源S，需利用平面镜成像的核心规律：所有由点光源发出经平面镜反射的光线，其反向延长线都会交于像点；且像与物关于平面镜对称。解题思路：①将反射光线a、b反向延长，找到交点，即S的像S'；②根据像物对称，由S'画出S；③连接S与两个入射点，补全入射光线，完成光路。
【解析】1. 反向延长反射光线a和b，两条线相交于S'，此为点光源S的像；2. 过S'作平面镜的垂线，在垂线左侧（镜面与S'异侧）取点S，使S到镜面的距离等于S'到镜面的距离，确定点光源S；3. 分别连接S与a、b在镜面上的入射点，画出带箭头的入射光线（箭头指向入射点），补充完整光路。
【答案】8. 如图所示。
【知识点】平面镜成像、光的反射作图
【点评】本题考查平面镜成像特点的应用，属于光学基础作图题，关键是掌握反射光线反向延长线过像点、像与物关于镜面对称的规律，作图时需注意光线箭头方向。
【难度系数】0.6
【解析】1. 反向延长反射光线a和b，两条线相交于S'，此为点光源S的像；2. 过S'作平面镜的垂线，在垂线左侧（镜面与S'异侧）取点S，使S到镜面的距离等于S'到镜面的距离，确定点光源S；3. 分别连接S与a、b在镜面上的入射点，画出带箭头的入射光线（箭头指向入射点），补充完整光路。
【答案】8. 如图所示。
【知识点】平面镜成像、光的反射作图
【点评】本题考查平面镜成像特点的应用，属于光学基础作图题，关键是掌握反射光线反向延长线过像点、像与物关于镜面对称的规律，作图时需注意光线箭头方向。
【难度系数】0.6

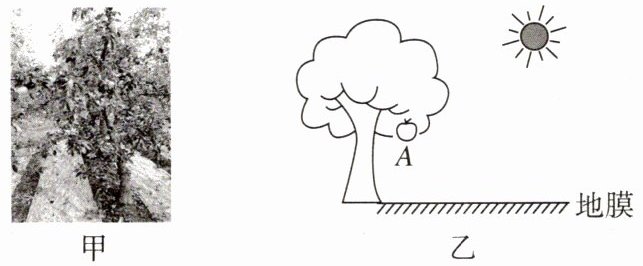

9.小明家在苹果树下铺设一层银色地膜，如图甲所示。利用光的反射使苹果能接收更多的光照，大部分苹果会整个变红，甜度也会增加。请你在图乙中画出一束太阳光经银色地膜反射至苹果A的光路图。
答案
9. 如图所示。
解析
【分析】要画出太阳光经地膜反射至苹果A的光路，需利用光的反射定律，也可借助平面镜成像的特点简化作图。步骤如下：①确定太阳的像：过太阳P作地膜的垂线，在垂线另一侧截取P'，使P'到地膜的距离等于P到地膜的距离，P'即为太阳的像；②找入射点：连接像P'与苹果A，该线段与地膜的交点O就是光线的入射点；③画光路：连接太阳P与入射点O，得到入射光线，箭头指向O；连接入射点O与苹果A，得到反射光线，箭头指向A，完成光路图。
【解析】根据平面镜成像中像与物关于镜面对称的规律，先作出太阳P关于地膜（平面镜）的像P'；连接P'A，与地膜交于入射点O；连接PO为入射光线，OA为反射光线，分别标注光线箭头，入射光线箭头指向入射点O，反射光线箭头指向苹果A，即得到符合要求的光路图。
【答案】光路图：太阳P→入射点O→苹果A，P'为P关于地膜的像，P'、O、A三点共线，光线箭头标注正确（与题目中第9题的参考图一致）
【知识点】光的反射、平面镜成像
【点评】本题结合农业生产的实际场景，考查光的反射光路的绘制，利用平面镜成像的方法作图更直观，体现了物理知识在生活中的应用，难度适中。
【难度系数】0.6
【解析】根据平面镜成像中像与物关于镜面对称的规律，先作出太阳P关于地膜（平面镜）的像P'；连接P'A，与地膜交于入射点O；连接PO为入射光线，OA为反射光线，分别标注光线箭头，入射光线箭头指向入射点O，反射光线箭头指向苹果A，即得到符合要求的光路图。
【答案】光路图：太阳P→入射点O→苹果A，P'为P关于地膜的像，P'、O、A三点共线，光线箭头标注正确（与题目中第9题的参考图一致）
【知识点】光的反射、平面镜成像
【点评】本题结合农业生产的实际场景，考查光的反射光路的绘制，利用平面镜成像的方法作图更直观，体现了物理知识在生活中的应用，难度适中。
【难度系数】0.6
