1. 实验用小灯泡正常工作时通过的电流约为（
A.0.02 μA
B.0.2 A
C.20 A
D.200 A
B
）A.0.02 μA
B.0.2 A
C.20 A
D.200 A
答案
1. B
解析
【分析】
要确定实验用小灯泡正常工作时的电流，可结合常见用电器的电流常识，或利用电功率公式进行估算。实验用小灯泡的额定电压、额定功率有固定的大致范围，据此计算电流后对比选项即可得出答案。
【解析】
实验用小灯泡的额定电压通常为2.5V，额定功率约为0.5W。根据电功率公式$I=\frac{P}{U}$，代入数据可得正常工作电流$I=\frac{0.5W}{2.5V}=0.2A$。对比选项：A选项0.02μA过小，C、D选项20A、200A远大于实际，不符合实际情况，因此选B。
【答案】
B
【知识点】
电流的估测、电功率公式应用
【点评】
本题考查对常见用电器电流的估测，需结合生活常识和相关公式判断，属于基础题，难度适中。
【难度系数】
0.7
要确定实验用小灯泡正常工作时的电流，可结合常见用电器的电流常识，或利用电功率公式进行估算。实验用小灯泡的额定电压、额定功率有固定的大致范围，据此计算电流后对比选项即可得出答案。
【解析】
实验用小灯泡的额定电压通常为2.5V，额定功率约为0.5W。根据电功率公式$I=\frac{P}{U}$，代入数据可得正常工作电流$I=\frac{0.5W}{2.5V}=0.2A$。对比选项：A选项0.02μA过小，C、D选项20A、200A远大于实际，不符合实际情况，因此选B。
【答案】
B
【知识点】
电流的估测、电功率公式应用
【点评】
本题考查对常见用电器电流的估测，需结合生活常识和相关公式判断，属于基础题，难度适中。
【难度系数】
0.7
2. 小明在家中调查家用电器的电流时发现他家的电饭锅煮饭时的电流为4.2
A
。他手上戴的电子表工作时的电流约为2 μA。电饭锅煮饭时的电流大约是电子表工作时电流的2.1×10⁶
倍。答案
2. A 2.1×10⁶
解析
【分析】首先，根据生活常识判断电饭锅这类大功率用电器的电流单位；其次，计算电流倍数时需统一电流单位，利用电流单位换算关系，将电饭锅电流换算为与电子表电流相同的单位后，再进行除法运算即可。
【解析】1. 确定电饭锅电流单位：电饭锅是大功率家用电器，煮饭时电流较大，单位应为安培（A）；2. 单位换算：已知1A=10⁶μA，因此电饭锅电流4.2A=4.2×10⁶μA；3. 计算倍数：倍数=电饭锅电流÷电子表电流=(4.2×10⁶μA)÷2μA=2.1×10⁶。
【答案】A；2.1×10⁶
【知识点】电流单位换算、电流的估算
【点评】本题结合生活实际考查电流的单位认识与换算，难度较低，核心是掌握电流单位间的进率，能根据用电器功率估算电流大小。
【难度系数】0.7
【解析】1. 确定电饭锅电流单位：电饭锅是大功率家用电器，煮饭时电流较大，单位应为安培（A）；2. 单位换算：已知1A=10⁶μA，因此电饭锅电流4.2A=4.2×10⁶μA；3. 计算倍数：倍数=电饭锅电流÷电子表电流=(4.2×10⁶μA)÷2μA=2.1×10⁶。
【答案】A；2.1×10⁶
【知识点】电流单位换算、电流的估算
【点评】本题结合生活实际考查电流的单位认识与换算，难度较低，核心是掌握电流单位间的进率，能根据用电器功率估算电流大小。
【难度系数】0.7
3. 如图所示，图中两灯规格不同，闭合开关后，能测出通过灯$\mathrm{L}_2$电流的电路是（
B
）答案
3. B

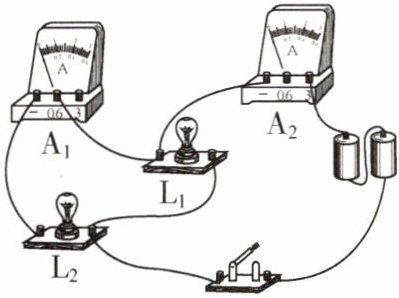

4. 关于如图所示的电路有以下判断：①$\mathrm{L}_1$和$\mathrm{L}_2$两灯泡串联；②$\mathrm{L}_1$和$\mathrm{L}_2$两灯泡并联；③电流表$\mathrm{A}_1$测灯泡$\mathrm{L}_1$的电流；④电流表$\mathrm{A}_2$测干路电流。其中正确的有（
A.①③
B.①④
C.②③
D.②④
D
）A.①③
B.①④
C.②③
D.②④
答案
4. D
解析
【分析】要判断电路连接方式，需先分析电流的路径：电流从电源正极流出后，若只有一条路径则为串联，若有多条分支路径则为并联；判断电流表测量对象时，需明确电流表需与被测用电器串联，串联时测该用电器的电流，若在干路则测总电流。
【解析】1. 判断电路连接：电流从电源正极出发，经电流表$\mathrm{A}_2$后分为两条支路：一条支路经过灯泡$\mathrm{L}_1$，另一条支路经过灯泡$\mathrm{L}_2$和电流表$\mathrm{A}_1$，两条支路汇合后经开关回到电源负极，因此$\mathrm{L}_1$和$\mathrm{L}_2$是并联，故①错误，②正确。
2. 判断电流表测量对象：电流表$\mathrm{A}_1$与灯泡$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，不是$\mathrm{L}_1$的电流，故③错误；电流表$\mathrm{A}_2$在干路中，测量的是干路的总电流，故④正确。
综上，正确的是②④，对应选项D。
【答案】D
【知识点】电路连接（串并联）、电流表的使用
【点评】本题考查电路连接方式的判断和电流表测量对象的确定，解题关键是正确分析电流的分支与汇合，明确电流表的使用规则，属于电路基础题型。
【难度系数】0.7
【解析】1. 判断电路连接：电流从电源正极出发，经电流表$\mathrm{A}_2$后分为两条支路：一条支路经过灯泡$\mathrm{L}_1$，另一条支路经过灯泡$\mathrm{L}_2$和电流表$\mathrm{A}_1$，两条支路汇合后经开关回到电源负极，因此$\mathrm{L}_1$和$\mathrm{L}_2$是并联，故①错误，②正确。
2. 判断电流表测量对象：电流表$\mathrm{A}_1$与灯泡$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，不是$\mathrm{L}_1$的电流，故③错误；电流表$\mathrm{A}_2$在干路中，测量的是干路的总电流，故④正确。
综上，正确的是②④，对应选项D。
【答案】D
【知识点】电路连接（串并联）、电流表的使用
【点评】本题考查电路连接方式的判断和电流表测量对象的确定，解题关键是正确分析电流的分支与汇合，明确电流表的使用规则，属于电路基础题型。
【难度系数】0.7
5. 如图所示，要让电流表A₂测通过L₂的电流（电流约为0.3 A），请将A₂正确地连入电路。
答案
如图所示
解析
【分析】
要让电流表A₂测L₂的电流，需依据电流表的使用规则操作：①电流表需串联在被测电路中；②电流要从电流表正接线柱流入、负接线柱流出；③根据被测电流大小选量程，题目中电流约0.3A，故选0~0.6A量程。解题时，需将A₂与L₂串联，保证接线柱正负正确、量程合适，接入对应电路位置即可。
【解析】
1. 选量程：被测电流约0.3A，小于0.6A，因此电流表A₂选择0~0.6A量程；
2. 正确连接：将电流表A₂串联在L₂的支路中，电流从电源正极流出后，接入A₂的“0.6”正接线柱，再从A₂的“-”负接线柱连接到L₂的一端，使电流经A₂后通过L₂，完成电路连接，此时A₂即可测量L₂的电流。
【答案】
如图所示
【知识点】
电流表的使用、串联电路电流测量
【点评】
本题考查电流表的正确使用，核心是掌握电流表的连接规则，量程选择和接线柱正负是易错点，结合题目给出的电流大小即可完成正确连接，属于基础操作类题目。
【难度系数】
0.4
要让电流表A₂测L₂的电流，需依据电流表的使用规则操作：①电流表需串联在被测电路中；②电流要从电流表正接线柱流入、负接线柱流出；③根据被测电流大小选量程，题目中电流约0.3A，故选0~0.6A量程。解题时，需将A₂与L₂串联，保证接线柱正负正确、量程合适，接入对应电路位置即可。
【解析】
1. 选量程：被测电流约0.3A，小于0.6A，因此电流表A₂选择0~0.6A量程；
2. 正确连接：将电流表A₂串联在L₂的支路中，电流从电源正极流出后，接入A₂的“0.6”正接线柱，再从A₂的“-”负接线柱连接到L₂的一端，使电流经A₂后通过L₂，完成电路连接，此时A₂即可测量L₂的电流。
【答案】
如图所示
【知识点】
电流表的使用、串联电路电流测量
【点评】
本题考查电流表的正确使用，核心是掌握电流表的连接规则，量程选择和接线柱正负是易错点，结合题目给出的电流大小即可完成正确连接，属于基础操作类题目。
【难度系数】
0.4
6. 某同学用电流表测电路中的电流。
（1）闭合开关前，发现电流表的指针偏转情况如图甲所示，这是因为
（2）连接的电路如图乙所示，则电流表测的是通过灯
（3）若闭合开关后，两灯均发光，但电流表指针不发生偏转，则原因可能是
A. 电流表内部断路
B. 开关处接触不良
C. 电流表被短路
D. 电源供电不足
（1）闭合开关前，发现电流表的指针偏转情况如图甲所示，这是因为
电流表没有调零
。（2）连接的电路如图乙所示，则电流表测的是通过灯
$\mathrm{L}_2$
的电流。闭合开关，如果电流表的示数如图丙所示，那么通过该灯的电流是0.7
A。（3）若闭合开关后，两灯均发光，但电流表指针不发生偏转，则原因可能是
C
。A. 电流表内部断路
B. 开关处接触不良
C. 电流表被短路
D. 电源供电不足
答案
6. （1） 电流表没有调零
（2） $\mathrm{L}_2$ 0.7
（3） C
（2） $\mathrm{L}_2$ 0.7
（3） C
解析
【分析】
本题考查电流表的使用及电路故障分析，需分步骤思考：
1. 闭合开关前，电流表指针未归零，说明使用前未调零；
2. 判断电流表测量对象时，看电流表与哪个用电器串联；读取电流表示数时，先确定量程和分度值，再读数；
3. 分析电路故障时，结合“两灯均发光”判断电路为通路，再分析电流表无偏转的原因。
【解析】
（1）闭合开关前，电流表指针未指在零刻度线处，这是因为电流表使用前没有调零。
（2）由图乙可知，电流从电源正极流出，经开关、电流表后，通过灯$\mathrm{L}_2$回到电源负极，因此电流表与$\mathrm{L}_2$串联，测通过$\mathrm{L}_2$的电流；图丙中电流表选用的是0~3A量程，分度值为0.1A，指针指向0.7A，故通过该灯的电流是0.7A。
（3）闭合开关后两灯均发光，说明电路是通路：
若电流表内部断路或开关处接触不良，电路会断路，两灯不发光，排除A、B；
若电源供电不足，两灯发光较暗，电流表有示数，排除D；
若电流表被短路，电流表无电流通过，指针不偏转，而电路仍为通路，两灯发光，故选C。
【答案】
（1）电流表没有调零；（2）$\mathrm{L}_2$；0.7；（3）C
【知识点】
电流表的使用；电路故障分析
【点评】
本题围绕电流表的使用和电路故障展开，属于基础题型，需掌握电流表的调零、量程读数及电路故障的分析方法，难度适中。
【难度系数】
0.6
本题考查电流表的使用及电路故障分析，需分步骤思考：
1. 闭合开关前，电流表指针未归零，说明使用前未调零；
2. 判断电流表测量对象时，看电流表与哪个用电器串联；读取电流表示数时，先确定量程和分度值，再读数；
3. 分析电路故障时，结合“两灯均发光”判断电路为通路，再分析电流表无偏转的原因。
【解析】
（1）闭合开关前，电流表指针未指在零刻度线处，这是因为电流表使用前没有调零。
（2）由图乙可知，电流从电源正极流出，经开关、电流表后，通过灯$\mathrm{L}_2$回到电源负极，因此电流表与$\mathrm{L}_2$串联，测通过$\mathrm{L}_2$的电流；图丙中电流表选用的是0~3A量程，分度值为0.1A，指针指向0.7A，故通过该灯的电流是0.7A。
（3）闭合开关后两灯均发光，说明电路是通路：
若电流表内部断路或开关处接触不良，电路会断路，两灯不发光，排除A、B；
若电源供电不足，两灯发光较暗，电流表有示数，排除D；
若电流表被短路，电流表无电流通过，指针不偏转，而电路仍为通路，两灯发光，故选C。
【答案】
（1）电流表没有调零；（2）$\mathrm{L}_2$；0.7；（3）C
【知识点】
电流表的使用；电路故障分析
【点评】
本题围绕电流表的使用和电路故障展开，属于基础题型，需掌握电流表的调零、量程读数及电路故障的分析方法，难度适中。
【难度系数】
0.6
