知识点一 串联电路的电流规律
1. 实验思路。
串联电路中的电流只有路径，改变电流表在电路中的位置，就可以探究串联电路中的电流规律。
2. 实验设计。
按照如图所示的电路进行实验，用电流表分别测出A、B、C三点的电流，比较它们之间的大小关系。

3. 实验步骤。
（1）按图连接电路，连接时开关要，合理选择电流表的测量范围。
（2）闭合开关，分别测出A、B、C三点的电流。
（3）换不同规格的灯泡，重复上述步骤。
4. 分析数据，得出结论：在串联电路中，电流，即$I_A$$I_B$$I_C$。

1. 一条
3.（1） 断开
4. 处处相等
4. $I_A$ = $I_B$
4. $I_B$ = $I_C$

【分析】本题考查串联电路的电流规律相关知识，需结合串联电路的特点、实验操作要求和实验结论来解答各空。首先明确串联电路的电流路径特征，再掌握连接电路时的安全操作规范，最后根据实验得出串联电路的电流规律，对应题目中的空缺即可。
【解析】1. 串联电路中电流的路径只有一条，因此此处填“一条”；3.（1）连接电路时，为避免短路等故障，保护电路，开关必须处于断开状态，故填“断开”；4. 实验分析可得，串联电路中电流处处相等，所以$I_A = I_B = I_C$，依次填“处处相等”“=”“=”。
【答案】1. 一条；3.（1）断开；4. 处处相等；=；=
【知识点】串联电路电流规律；电路连接注意事项
【点评】本题是串联电路电流规律的基础实验题，考查内容为电学基础知识点，侧重学生对基础知识的掌握，难度较低。
【难度系数】0.3

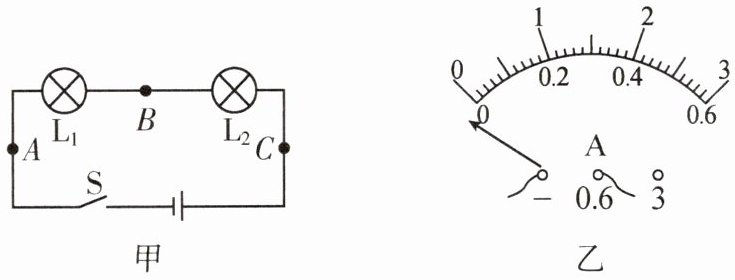

例1 图甲是探究串联电路中各处电流关系的实验电路图。

—方法技巧
1. 选择电流表的测量范围时，若不能估计被测电流的大小，则要采用选择较大的测量范围“试触”的方法来选择合适的测量范围。
（1）实验中，选择的两个小灯泡的规格应该（填“相同”或“不相同”）。
（2）连接电路时开关应该（填“断开”或“闭合”），电流表应先用（填“较大”或“较小”）测量范围试触。若在连接电路之前，看到如图乙所示的情景，则发生此现象的原因是。
（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因可能是。
A. 通过小灯泡的电流小
B. 小灯泡的灯丝断了
C. 小灯泡被短路
D. 小灯泡靠近负极
（4）有一串小彩灯，由20个小彩灯串联而成，若知道通过第1个小彩灯的电流是0.2 A，则通过第10个小彩灯的电流是A。
解析（1）实验中，为得出普遍性的结论，要选择两个规格不同的小灯泡。（2）为保护电路，连接电路时开关应该断开，在不知电流大小的情况下，电流表应先用较大测量范围试触；若在连接电路之前，指针没有正对零刻度线，则原因是电流表没有调零。（3）串联电路只有一条路径，若小灯泡的灯丝断了，则两个小灯泡都不发光。串联电路各处的电流都相等，小灯泡的发光与否与小灯泡的位置无关，不发光的小灯泡可能被短路，整个电路为通路，另一个小灯泡发光。（4）串联电路各处的电流都相等，小彩灯串联，若知道通过第1个小彩灯的电流是0.2 A，则通过第10个小彩灯的电流也是0.2 A。
答案（1）不相同 （2）断开 较大 电流表没有调零（3）C （4）0.2

解析（1）实验中，为得出普遍性的结论，要选择两个规格不同的小灯泡。（2）为保护电路，连接电路时开关应该断开，在不知电流大小的情况下，电流表应先用较大测量范围试触；若在连接电路之前，指针没有正对零刻度线，则原因是电流表没有调零。（3）串联电路只有一条路径，若小灯泡的灯丝断了，则两个小灯泡都不发光。串联电路各处的电流都相等，小灯泡的发光与否与小灯泡的位置无关，不发光的小灯泡可能被短路，整个电路为通路，另一个小灯泡发光。（4）串联电路各处的电流都相等，小彩灯串联，若知道通过第1个小彩灯的电流是0.2 A，则通过第10个小彩灯的电流也是0.2 A。
（1） 不相同
（2） 断开 较大 电流表没有调零
（3） C
（4） 0.2

【分析】
本题围绕串联电路电流关系的探究实验设置问题，需结合实验设计原则、电路操作规范、串联电路特点及电流表使用要求逐一分析：
1. 第一问：探究普遍规律需避免偶然性，因此要选择不同规格的小灯泡；
2. 第二问：连接电路时开关需断开保护电路，不确定电流时用大量程试触，连接前电流表指针未归零是未调零导致；
3. 第三问：根据串联电路电流处处相等、电路断路/短路的特点，分析各选项得出正确结论；
4. 第四问：利用串联电路电流处处相等的规律直接推导结果。
【解析】
（1）实验中为得出普遍性结论，避免偶然性，需选择两个规格不相同的小灯泡进行多次实验，故填“不相同”；
（2）连接电路时，为防止短路损坏元件，开关必须断开；若无法估计被测电流大小，应先用较大的电流表量程试触，避免超量程损坏电表；连接电路前电流表指针未正对零刻度线，原因是电流表未进行调零操作；
（3）串联电路电流处处相等，A错误；若某灯灯丝断了，电路断路，两灯均不发光，B错误；若某灯短路，该灯不工作，电路仍通路，另一灯发光，C正确；小灯泡发光与否与位置无关，D错误，故选C；
（4）串联电路各处电流相等，因此第10个小彩灯的电流等于第1个的电流，为0.2A。
【答案】
（1）不相同；（2）断开；较大；电流表没有调零；（3）C；（4）0.2
【知识点】
串联电路电流规律、电流表使用、电路故障分析
【点评】
本题是串联电路探究实验的基础题，考查实验设计、电路操作规范、串联电路核心规律及故障分析，属于电学基础重点内容，需熟练掌握相关知识点。
【难度系数】
0.3
