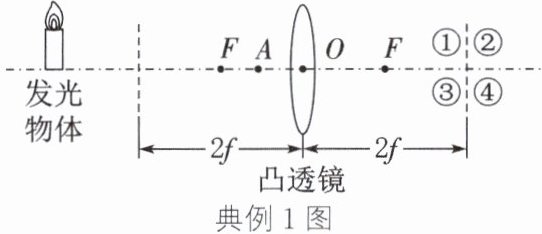

典例1 用焦点为F、焦距为f的凸透镜探究成像规律，在实验中：
（1）发光物体和凸透镜的位置如图所示，图中光屏未画出，光屏上所成的清晰的像在图中（填序号）区域，像的烛焰方向是竖直向的，像的大小比发光物体要。

（2）将光屏放在凸透镜的右侧，发光物体放在A处，发现无论怎样调整光屏的位置，在光屏上都无法得到发光物体的像。撤去光屏，从凸透镜右侧向凸透镜看去，观察到发光物体的像，此像到凸透镜的距离（填“大于”“小于”或“等于”）发光物体到凸透镜的距离。

(1)③ 下 小 (2)大于 解析:(1)由图可知u＞2f,则f＜v＜2f,成倒立、缩小的实像;据过透镜光心的光线传播方向不变可知,像成在主光轴的下方,因此,光屏上所成清晰的像在图中③区域,像的烛焰方向是竖直向下的,像的大小比发光物体要小。(2)当发光物体放在A处时,u＜f,成正立、放大的虚像,像、物都在凸透镜的左侧,|v|＞u。

典例2 奶奶用放大镜看报纸时，为了看到更大的清晰的像，她通常的做法是 （）

A.保持报纸与眼睛不动，放大镜离报纸远一些
B.保持报纸与眼睛不动，放大镜离报纸近一些
C.保持报纸与放大镜不动，眼睛离报纸远一些
D.保持报纸与放大镜不动，眼睛离报纸近一些
点拨 物体通过凸透镜成实像时满足“物近像远像变大”，成虚像时满足“物近像近像变小”。

A 解析:用放大镜看报纸时,报纸上的字通过放大镜成正立、放大的虚像,物体通过凸透镜成虚像时,物距增大,像距的绝对值增大,像变大,所以为了看到更大的清晰的像,应该是保持报纸与眼睛不动,放大镜离报纸远一些。

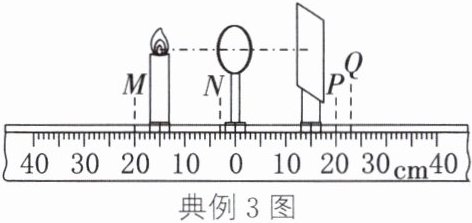

典例3 烛焰和光屏的中心在凸透镜的主轴上，它们的初始位置如图所示，凸透镜的焦距为10 cm。下列操作中，不可能使烛焰在光屏上成清晰的像的是（）


A.仅将蜡烛移至刻度线M的左侧某处
B.仅将光屏移至刻度线P的右侧某处
C.仅将凸透镜向左移至刻度线N处
D.将透镜向右移动3 cm，且光屏移至刻度线Q的右侧某处

C 解析:图中烛焰和光屏到光心的距离都是15.0 cm,M和P处刻度线都为20.0 cm,N处刻度线为3.0 cm,Q处刻度线为23.0 cm。仅将蜡烛移至刻度线M的左侧某处,u＞2f,f＜v＜2f,烛焰在光屏上可能成倒立、缩小的实像。仅将光屏移至刻度线P的右侧某处,f＜u＜2f,v＞2f,烛焰在光屏上可能成倒立、放大的实像。仅将凸透镜向左移至刻度线N处,u=15.0 cm-3.0 cm=12.0 cm,f＜u＜2f,v=3.0 cm+15.0 cm=18.0 cm＜2f,故烛焰不能在光屏上成清晰的像。将透镜向右移动3.0 cm,u=15.0 cm+3.0 cm=18.0 cm,f＜u＜2f,且光屏移至刻度线Q的右侧某处,v＞2f,烛焰在光屏上可能成倒立、放大的实像。

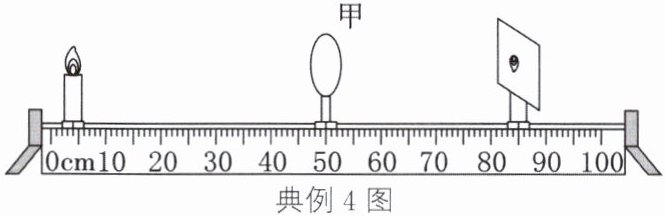

典例4 一名同学利用如图所示的器材做实验，先用焦距为20 cm的凸透镜甲进行实验，在屏上得到了清晰的缩小的实像，接下来他想改用焦距为10 cm的凸透镜乙继续进行实验，若不改变发光体和凸透镜的位置，则（）


A.将光屏适当向左移动，可得到倒立、放大的实像
B.将光屏适当向左移动，可得到倒立、缩小的实像
C.将光屏适当向右移动，可得到倒立、放大的实像
D.将光屏适当向右移动，可得到倒立、缩小的实像
点拨 只将凸透镜甲换成凸透镜乙，因为$f_乙 ＜ f_甲$，凸透镜乙会聚光的能力较强，所以实像成在光屏原位置的左侧。

B 解析:先用凸透镜甲进行实验时,u₁＞2f甲,f甲＜v₁＜2f甲,20 cm＜v₁＜40 cm;后用凸透镜乙进行实验时,u₂=u₁＞2f乙,f乙＜v₂＜2f乙,10 cm＜v₂＜20 cm,v₂＜v₁,将光屏适当向左移动,可得到倒立、缩小的实像。
