9. 如图所示，根据给出的入射光线，画出相应的出射光线。

9. 如图所示

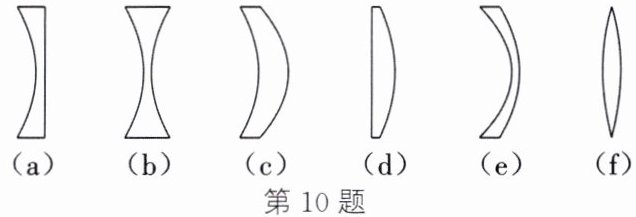

10. 如图所示的透镜中，对光有会聚作用的是；对光有发散作用的是。

10. (c)(d)(f) (a)(b)(e)

11. 通过一个透镜观察印有字母的纸的情形如图所示。由图可知，该透镜属于透镜，对光起作用，利用这种透镜可制成（填“近视”或“远视”）眼镜。

11. 凹 发散 近视

12. 如图所示，古书中记载有“削冰令圆，举以向日，以艾承其影，则火生”。用学过的光学知识判断，“削冰令圆”就是把冰块制成镜，若要“火生”，则应把“艾”放在镜的位置。

12. 凸透 焦点

13. 放大镜是科学观察中最常见的仪器，小科利用塑料瓶自制了一个放大镜，并测定了放大镜的焦距。
【设计原理】凸透镜是一种中间厚、边缘薄的透镜，对光具有作用。
【器材选择】塑料瓶、水、剪刀、胶水、注射器。
【设计制作】
（1）取镜面：为了使实验效果更理想，选取（填“白色不透明”“无色透明”或“茶色透明”）的塑料瓶，在凸起部位画等大的圆，并剪下。
（2）注水并密封：将镜面凸起部位朝外，装满水并用胶水密封，如图甲所示。

（3）测焦距：小科将放大镜正对平行光源，将刻度尺竖直放置，零刻度线紧贴桌面，然后沿着刻度尺上下移动凸透镜，直到桌面上出现最小、最亮的光斑，如图乙所示，则放大镜的焦距为。

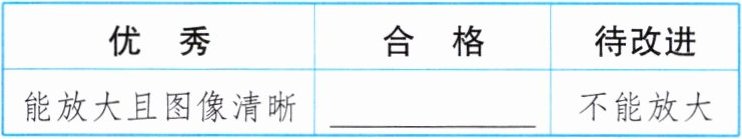

【项目评价】请将自制放大镜的评价量表补充完整。

【实践反思】结合上述实践，请简单阐述不能在森林里随意丢弃装有水的塑料瓶的原因：

。

13.【设计原理】会聚 【设计制作】(1)无色透明 (3)1.20 cm 【项目评价】能放大但图像不清晰 【实践反思】装有水的塑料瓶相当于一个凸透镜,在太阳光的照射下,由于凸透镜对光线的会聚作用,易引燃位于焦点处的树叶等
