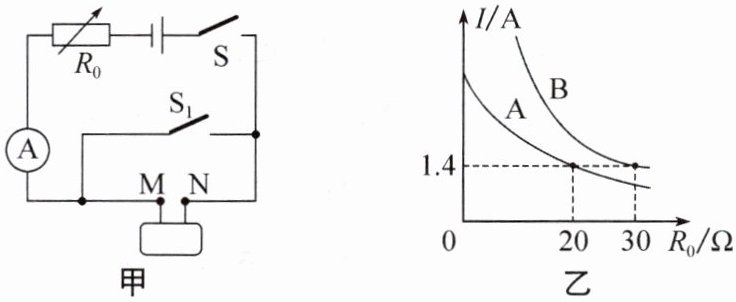

6.（2024·泰州）电子技师社团活动中小明对一个暗箱进行研究.暗箱表面有两个接线柱M、N，内部只接有$R_1$和$R_2$两个定值电阻，$R_1$的阻值为$6\ \Omega$，$R_2$的阻值未知.小明用如图甲所示的电路（电源电压不变）进行实验，在$\mathrm{S}$、$\mathrm{S}_1$都闭合和$\mathrm{S}$闭合、$\mathrm{S}_1$断开两种情况下，改变电阻箱$R_0$的阻值，读取电流表示数$I$，绘制了如图乙所示的$I$随$R_0$变化的关系图像.下列判断正确的是（
A.电源电压为$8\ \mathrm{V}$
B.电阻$R_2$的阻值是$20\ \Omega$
C.曲线A是根据开关$\mathrm{S}$、$\mathrm{S}_1$都闭合时测得的实验数据绘制的
D.暗箱内电阻$R_1$与$R_2$是串联的
D
）A.电源电压为$8\ \mathrm{V}$
B.电阻$R_2$的阻值是$20\ \Omega$
C.曲线A是根据开关$\mathrm{S}$、$\mathrm{S}_1$都闭合时测得的实验数据绘制的
D.暗箱内电阻$R_1$与$R_2$是串联的
答案
D 解析:开关$\mathrm{S}$、$\mathrm{S}_1$都闭合时,电阻箱的电阻不能为零,可以判断曲线 B 为$\mathrm{S}$、$\mathrm{S}_1$都闭合时的$I$-$R_0$图像,电源电压$U=IR_0=1.4\ \mathrm{A}×30\ \Omega=42\ \mathrm{V}$,A、C错误;当开关$\mathrm{S}$闭合、$\mathrm{S}_1$断开,电流表示数为1.4 A时,电路中的总电阻$R_\mathrm{总}=\frac{U}{I'}=\frac{42\ \mathrm{V}}{1.4\ \mathrm{A}}=30\ \Omega$,暗箱内的总电阻$R'=R_\mathrm{总}-R_0'=30\ \Omega-20\ \Omega=10\ \Omega＞6\ \Omega$,所以$R_1$、$R_2$串联,$R_2=R'-R_1=10\ \Omega-6\ \Omega=4\ \Omega$,B错误,D正确.
解析
【分析】
首先梳理两种开关状态的电路差异：第一步，当S、S₁都闭合时，暗箱的M、N接线柱被S₁短路，电路中只有电阻箱R₀接入，总电阻等于R₀；当S闭合、S₁断开时，电阻箱R₀和暗箱内的总电阻串联，总电阻为R₀+R暗，相同R₀下总电阻更大，对应电流更小。第二步，结合图乙的I-R₀曲线特征，相同R₀下电流更大的曲线B对应S、S₁都闭合的状态，电流更小的曲线A对应S闭合S₁断开的状态。第三步，利用S₁闭合时暗箱短路的特点，取曲线B上R₀=30Ω、I=1.4A的点，通过欧姆定律算出电源电压。第四步，再取曲线A上R₀=20Ω、I=1.4A的点，算出此时电路总电阻，减去R₀得到暗箱总电阻，结合已知R₁=6Ω，判断暗箱内两个电阻的连接方式，计算R₂阻值，逐一核对选项即可得到正确结论。
【解析】
1. 区分两条曲线对应的电路状态：
S、S₁都闭合时，暗箱被短路，电路为R₀的简单电路，总电阻最小，相同R₀下电流最大，因此曲线B是该状态的I-R₀图像；
S闭合、S₁断开时，R₀与暗箱总电阻串联，总电阻更大，相同R₀下电流更小，因此曲线A是该状态的I-R₀图像。
2. 计算电源电压：取曲线B上R₀=30Ω、I=1.4A的点，由欧姆定律得电源电压U=IR₀=1.4A×30Ω=42V，因此A选项电源电压为8V错误，C选项“曲线A对应S、S₁都闭合”错误。
3. 推导暗箱内部结构：取曲线A上R₀=20Ω、I=1.4A的点，此时电路总电阻R总=U/I=42V/1.4A=30Ω，暗箱总电阻R暗=R总-R₀=30Ω-20Ω=10Ω。已知R₁=6Ω，R暗=10Ω＞6Ω，说明R₁和R₂串联，R₂=R暗-R₁=10Ω-6Ω=4Ω，因此B选项R₂=20Ω错误，D选项“R₁与R₂是串联的”正确。
【答案】D
【知识点】欧姆定律应用，串联电阻规律
【点评】本题的核心逻辑是通过电路总电阻的差异匹配I-R图像的两条曲线，利用短路状态快速求解电源电压，再结合串联电路的电阻规律推导暗箱内部的电阻连接方式，易错点是混淆两条曲线对应的开关状态，需要结合“总电阻越小、电流越大”的规律判断。
【难度系数】0.6
首先梳理两种开关状态的电路差异：第一步，当S、S₁都闭合时，暗箱的M、N接线柱被S₁短路，电路中只有电阻箱R₀接入，总电阻等于R₀；当S闭合、S₁断开时，电阻箱R₀和暗箱内的总电阻串联，总电阻为R₀+R暗，相同R₀下总电阻更大，对应电流更小。第二步，结合图乙的I-R₀曲线特征，相同R₀下电流更大的曲线B对应S、S₁都闭合的状态，电流更小的曲线A对应S闭合S₁断开的状态。第三步，利用S₁闭合时暗箱短路的特点，取曲线B上R₀=30Ω、I=1.4A的点，通过欧姆定律算出电源电压。第四步，再取曲线A上R₀=20Ω、I=1.4A的点，算出此时电路总电阻，减去R₀得到暗箱总电阻，结合已知R₁=6Ω，判断暗箱内两个电阻的连接方式，计算R₂阻值，逐一核对选项即可得到正确结论。
【解析】
1. 区分两条曲线对应的电路状态：
S、S₁都闭合时，暗箱被短路，电路为R₀的简单电路，总电阻最小，相同R₀下电流最大，因此曲线B是该状态的I-R₀图像；
S闭合、S₁断开时，R₀与暗箱总电阻串联，总电阻更大，相同R₀下电流更小，因此曲线A是该状态的I-R₀图像。
2. 计算电源电压：取曲线B上R₀=30Ω、I=1.4A的点，由欧姆定律得电源电压U=IR₀=1.4A×30Ω=42V，因此A选项电源电压为8V错误，C选项“曲线A对应S、S₁都闭合”错误。
3. 推导暗箱内部结构：取曲线A上R₀=20Ω、I=1.4A的点，此时电路总电阻R总=U/I=42V/1.4A=30Ω，暗箱总电阻R暗=R总-R₀=30Ω-20Ω=10Ω。已知R₁=6Ω，R暗=10Ω＞6Ω，说明R₁和R₂串联，R₂=R暗-R₁=10Ω-6Ω=4Ω，因此B选项R₂=20Ω错误，D选项“R₁与R₂是串联的”正确。
【答案】D
【知识点】欧姆定律应用，串联电阻规律
【点评】本题的核心逻辑是通过电路总电阻的差异匹配I-R图像的两条曲线，利用短路状态快速求解电源电压，再结合串联电路的电阻规律推导暗箱内部的电阻连接方式，易错点是混淆两条曲线对应的开关状态，需要结合“总电阻越小、电流越大”的规律判断。
【难度系数】0.6
7. 在如图所示的电路中,电阻$R_{1}$的阻值为$20\ \Omega$,电源电压不变.当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$断开,$\mathrm{S}_{3}$闭合时,电流表的示数为$0.45\ \mathrm{A}$;当开关$\mathrm{S}_{1}$断开,$\mathrm{S}_{2}$、$\mathrm{S}_{3}$闭合时,电流表的示数为$0.75\ \mathrm{A}$.
(1)求电源电压.
(2)求$R_{2}$的阻值.
(3)当开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$断开,$\mathrm{S}_{1}$闭合时,求电阻$R_{1}$两端的电压.
(1)求电源电压.
(2)求$R_{2}$的阻值.
(3)当开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$断开,$\mathrm{S}_{1}$闭合时,求电阻$R_{1}$两端的电压.
答案
(1)$U=I_1R_1=0.45\ \mathrm{A}×20\ \Omega=9\ \mathrm{V}$ (2)$R_2=\frac{U}{I_2}=\frac{U}{I-I_1}=\frac{9\ \mathrm{V}}{0.75\ \mathrm{A}-0.45\ \mathrm{A}}=30\ \Omega$ (3)$U_1=I'R_1=\frac{U}{R_1+R_2}× R_1=\frac{9\ \mathrm{V}}{20\ \Omega+30\ \Omega}×20\ \Omega=3.6\ \mathrm{V}$ 解析:(1)由题图可知,当开关$\mathrm{S}_1$、$\mathrm{S}_2$断开,$\mathrm{S}_3$闭合时,电路为$R_1$的简单电路,电路中的电流$I_1=0.45\ \mathrm{A}$,由欧姆定律可得,电源电压$U=I_1R_1=0.45\ \mathrm{A}×20\ \Omega=9\ \mathrm{V}$.(2)当开关$\mathrm{S}_1$断开,$\mathrm{S}_2$、$\mathrm{S}_3$闭合时,$R_1$、$R_2$并联,干路电流$I=0.75\ \mathrm{A}$,由于并联电路中各支路互不影响,则通过$R_1$的电流$I_1=0.45\ \mathrm{A}$,通过$R_2$的电流$I_2=I-I_1=0.75\ \mathrm{A}-0.45\ \mathrm{A}=0.3\ \mathrm{A}$,所以$R_2=\frac{U}{I_2}=\frac{9\ \mathrm{V}}{0.3\ \mathrm{A}}=30\ \Omega$.(3)当开关$\mathrm{S}_2$、$\mathrm{S}_3$断开,$\mathrm{S}_1$闭合时,$R_1$、$R_2$串联,电路中的电流$I'=\frac{U}{R_1+R_2}=\frac{9\ \mathrm{V}}{20\ \Omega+30\ \Omega}=0.18\ \mathrm{A}$,$R_1$两端的电压$U_1=I'R_1=0.18\ \mathrm{A}×20\ \Omega=3.6\ \mathrm{V}$.
解析
【分析】
这是一道多开关状态切换的欧姆定律综合计算题，解题的核心思路是先逐个分析每种开关通断状态下的等效电路，明确电阻的连接方式，再结合串并联电路的规律和欧姆定律分步求解：
1. 第一问先分析S₁、S₂断开，S₃闭合的状态，此时电路只有R₁接入，是简单电路，已知R₁的阻值和电路电流，直接用欧姆定律U=IR即可求出电源电压。
2. 第二问分析S₁断开，S₂、S₃闭合的状态，此时R₁和R₂并联，电流表测干路总电流，并联电路支路互不影响，R₁的电流和第一问的电流相等，用总电流减去R₁的电流就能得到通过R₂的电流，再结合已经求出的电源电压，用欧姆定律就能算出R₂的阻值。
3. 第三问分析S₂、S₃断开，S₁闭合的状态，此时R₁和R₂串联，总电阻为两个电阻之和，先根据欧姆定律算出串联电路的电流，再用U=IR就能求出R₁两端的电压。
【解析】
(1) 当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$断开，$\mathrm{S}_{3}$闭合时，电路为$R_1$的简单电路，电流表测电路中的电流$I_1=0.45\ \mathrm{A}$。
根据欧姆定律$U=IR$，可得电源电压：
$U=I_1R_1=0.45\ \mathrm{A} × 20\ \Omega =9\ \mathrm{V}$。
(2) 当开关$\mathrm{S}_{1}$断开，$\mathrm{S}_{2}$、$\mathrm{S}_{3}$闭合时，$R_1$和$R_2$并联，电流表测干路总电流$I=0.75\ \mathrm{A}$。
并联电路各支路独立工作、互不影响，因此通过$R_1$的电流仍为$I_1=0.45\ \mathrm{A}$。
根据并联电路的电流规律，通过$R_2$的电流：
$I_2=I-I_1=0.75\ \mathrm{A}-0.45\ \mathrm{A}=0.3\ \mathrm{A}$。
并联电路各支路两端电压等于电源电压，因此$R_2$两端电压为$U=9\ \mathrm{V}$，根据欧姆定律可得：
$R_2=\frac{U}{I_2}=\frac{9\ \mathrm{V}}{0.3\ \mathrm{A}}=30\ \Omega$。
(3) 当开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$断开，$\mathrm{S}_{1}$闭合时，$R_1$和$R_2$串联。
串联电路总电阻等于各分电阻之和，因此总电阻：
$R_{\mathrm{总}}=R_1+R_2=20\ \Omega +30\ \Omega=50\ \Omega$。
根据欧姆定律，电路中的电流：
$I'=\frac{U}{R_{\mathrm{总}}}=\frac{9\ \mathrm{V}}{50\ \Omega}=0.18\ \mathrm{A}$。
因此$R_1$两端的电压：
$U_1=I'R_1=0.18\ \mathrm{A} × 20\ \Omega=3.6\ \mathrm{V}$。
【答案】
(1) 电源电压为$\boldsymbol{9\ \mathrm{V}}$；
(2) $R_2$的阻值为$\boldsymbol{30\ \Omega}$；
(3) $R_1$两端的电压为$\boldsymbol{3.6\ \mathrm{V}}$。
【知识点】
欧姆定律，串并联电路规律，电路状态分析
【点评】
本题是欧姆定律应用的经典基础题型，通过切换开关改变电路连接方式，重点考察学生对串并联电路的识别能力，以及串并联电流电压规律和欧姆定律的综合运用，只要能准确画出不同状态下的等效电路，就能顺利分步求解，适合巩固电路分析的基础能力。
【难度系数】
0.6
这是一道多开关状态切换的欧姆定律综合计算题，解题的核心思路是先逐个分析每种开关通断状态下的等效电路，明确电阻的连接方式，再结合串并联电路的规律和欧姆定律分步求解：
1. 第一问先分析S₁、S₂断开，S₃闭合的状态，此时电路只有R₁接入，是简单电路，已知R₁的阻值和电路电流，直接用欧姆定律U=IR即可求出电源电压。
2. 第二问分析S₁断开，S₂、S₃闭合的状态，此时R₁和R₂并联，电流表测干路总电流，并联电路支路互不影响，R₁的电流和第一问的电流相等，用总电流减去R₁的电流就能得到通过R₂的电流，再结合已经求出的电源电压，用欧姆定律就能算出R₂的阻值。
3. 第三问分析S₂、S₃断开，S₁闭合的状态，此时R₁和R₂串联，总电阻为两个电阻之和，先根据欧姆定律算出串联电路的电流，再用U=IR就能求出R₁两端的电压。
【解析】
(1) 当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$断开，$\mathrm{S}_{3}$闭合时，电路为$R_1$的简单电路，电流表测电路中的电流$I_1=0.45\ \mathrm{A}$。
根据欧姆定律$U=IR$，可得电源电压：
$U=I_1R_1=0.45\ \mathrm{A} × 20\ \Omega =9\ \mathrm{V}$。
(2) 当开关$\mathrm{S}_{1}$断开，$\mathrm{S}_{2}$、$\mathrm{S}_{3}$闭合时，$R_1$和$R_2$并联，电流表测干路总电流$I=0.75\ \mathrm{A}$。
并联电路各支路独立工作、互不影响，因此通过$R_1$的电流仍为$I_1=0.45\ \mathrm{A}$。
根据并联电路的电流规律，通过$R_2$的电流：
$I_2=I-I_1=0.75\ \mathrm{A}-0.45\ \mathrm{A}=0.3\ \mathrm{A}$。
并联电路各支路两端电压等于电源电压，因此$R_2$两端电压为$U=9\ \mathrm{V}$，根据欧姆定律可得：
$R_2=\frac{U}{I_2}=\frac{9\ \mathrm{V}}{0.3\ \mathrm{A}}=30\ \Omega$。
(3) 当开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$断开，$\mathrm{S}_{1}$闭合时，$R_1$和$R_2$串联。
串联电路总电阻等于各分电阻之和，因此总电阻：
$R_{\mathrm{总}}=R_1+R_2=20\ \Omega +30\ \Omega=50\ \Omega$。
根据欧姆定律，电路中的电流：
$I'=\frac{U}{R_{\mathrm{总}}}=\frac{9\ \mathrm{V}}{50\ \Omega}=0.18\ \mathrm{A}$。
因此$R_1$两端的电压：
$U_1=I'R_1=0.18\ \mathrm{A} × 20\ \Omega=3.6\ \mathrm{V}$。
【答案】
(1) 电源电压为$\boldsymbol{9\ \mathrm{V}}$；
(2) $R_2$的阻值为$\boldsymbol{30\ \Omega}$；
(3) $R_1$两端的电压为$\boldsymbol{3.6\ \mathrm{V}}$。
【知识点】
欧姆定律，串并联电路规律，电路状态分析
【点评】
本题是欧姆定律应用的经典基础题型，通过切换开关改变电路连接方式，重点考察学生对串并联电路的识别能力，以及串并联电流电压规律和欧姆定律的综合运用，只要能准确画出不同状态下的等效电路，就能顺利分步求解，适合巩固电路分析的基础能力。
【难度系数】
0.6
8.（2025·江西改编）在如图所示的电路中，下列说法错误的是（
A.仅闭合$\mathrm{S}_{1}$，将滑片$\mathrm{P}$向右移动，$\mathrm{A}$的示数变小，$\mathrm{V}$的示数变大
B.仅闭合$\mathrm{S}_{1}$，将滑片$\mathrm{P}$向左移动，$\mathrm{A}$的示数变大，$\mathrm{V}$的示数变大
C.先闭合$\mathrm{S}_{1}$，保持滑片$\mathrm{P}$的位置不动，再闭合$\mathrm{S}_{2}$时，$\mathrm{V}$的示数变大
D.闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$，将滑片$\mathrm{P}$向右适当移动的过程中，$\mathrm{V}$的示数不变
A
）A.仅闭合$\mathrm{S}_{1}$，将滑片$\mathrm{P}$向右移动，$\mathrm{A}$的示数变小，$\mathrm{V}$的示数变大
B.仅闭合$\mathrm{S}_{1}$，将滑片$\mathrm{P}$向左移动，$\mathrm{A}$的示数变大，$\mathrm{V}$的示数变大
C.先闭合$\mathrm{S}_{1}$，保持滑片$\mathrm{P}$的位置不动，再闭合$\mathrm{S}_{2}$时，$\mathrm{V}$的示数变大
D.闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$，将滑片$\mathrm{P}$向右适当移动的过程中，$\mathrm{V}$的示数不变
答案
A 解析:由题图可知,仅闭合$\mathrm{S}_1$,定值电阻$R_1$和滑动变阻器$R_2$串联,电压表测定值电阻$R_1$两端的电压,电流表测电路中的电流,将滑片 P 向右移动,$R_2$接入电路的电阻变大,电路的总电阻变大,由$I=\frac{U}{R}$可知,电路中的电流变小,即电流表 A 的示数变小,由$U=IR$可知,定值电阻$R_1$两端的电压变小,即电压表 V 的示数变小,反之,将滑片 P 向左移动时,A 的示数变大,V 的示数变大,A 错误,B 正确;由题图可知,先闭合$\mathrm{S}_1$,定值电阻$R_1$和滑动变阻器$R_2$串联,电压表测定值电阻$R_1$两端的电压,保持滑片 P 的位置不动,再闭合$\mathrm{S}_2$时,滑动变阻器$R_2$被短路,电路为$R_1$的简单电路,电压表测电源电压,所以电压表 V 的示数变大,C 正确;闭合$\mathrm{S}_1$和$\mathrm{S}_2$,电路为$R_1$的简单电路,将滑片 P 向右适当移动的过程中,V 的示数不变,D 正确.
解析
【分析】
解题时首先要分不同开关状态梳理电路结构，明确各电表的测量对象：第一步先分析仅闭合S₁的情况，判断R₁和R₂串联，电压表测R₁两端电压，电流表测串联电路电流，再根据滑片移动对R₂接入电阻的影响，结合欧姆定律推导电流、电压的变化，判断A、B选项正误；第二步分析先后闭合S₁、S₂的情况，判断S₂闭合后滑动变阻器R₂被短路，电压表从测部分电路电压变为测电源电压，判断C选项正误；第三步分析S₁、S₂都闭合的情况，确认R₂始终被短路，电压表始终测电源电压，不受滑片移动影响，判断D选项正误，最终选出错误的说法。
【解析】
我们分三种开关状态逐一分析：
1. 仅闭合S₁时：定值电阻R₁与滑动变阻器R₂串联，电流表测量电路中的总电流，电压表测量R₁两端的电压。
滑片P向右移动时，R₂接入电路的阻值变大，电路总电阻R总=R₁+R₂变大，电源电压恒定，根据欧姆定律I=U/R总，电路电流变小，即电流表示数变小；定值电阻R₁的阻值不变，由U₁=IR₁可知，R₁两端电压随电流减小而变小，即电压表示数变小，因此A选项描述错误。
滑片P向左移动时，R₂接入电路的阻值变小，电路总电阻变小，由I=U/R总可知电路电流变大，电流表示数变大；再由U₁=IR₁可知R₁两端电压变大，电压表示数变大，B选项描述正确。
2. 先闭合S₁，保持滑片位置不动，再闭合S₂时：S₂直接并联在R₂两端，滑动变阻器R₂被短路，电路变为仅R₁的简单电路，此时电压表直接测量电源电压，之前仅闭合S₁时电压表示数小于电源电压，因此电压表示数变大，C选项描述正确。
3. 同时闭合S₁和S₂时：R₂始终被短路，电路为R₁的简单电路，电压表始终测量电源电压，滑片移动不会改变电源电压的大小，因此电压表示数保持不变，D选项描述正确。
综上，错误的是A选项。
【答案】
A
【知识点】
串联电路规律，欧姆定律应用，短路判断
【点评】
本题属于动态电路基础分析题，核心考点是不同开关状态下的电路识别，易错点是混淆串联分压规律、误判闭合S₂后滑动变阻器的工作状态，解题的关键是先明确电表测量对象，再结合欧姆定律逐步推导电表示数的变化规律。
【难度系数】
0.6
解题时首先要分不同开关状态梳理电路结构，明确各电表的测量对象：第一步先分析仅闭合S₁的情况，判断R₁和R₂串联，电压表测R₁两端电压，电流表测串联电路电流，再根据滑片移动对R₂接入电阻的影响，结合欧姆定律推导电流、电压的变化，判断A、B选项正误；第二步分析先后闭合S₁、S₂的情况，判断S₂闭合后滑动变阻器R₂被短路，电压表从测部分电路电压变为测电源电压，判断C选项正误；第三步分析S₁、S₂都闭合的情况，确认R₂始终被短路，电压表始终测电源电压，不受滑片移动影响，判断D选项正误，最终选出错误的说法。
【解析】
我们分三种开关状态逐一分析：
1. 仅闭合S₁时：定值电阻R₁与滑动变阻器R₂串联，电流表测量电路中的总电流，电压表测量R₁两端的电压。
滑片P向右移动时，R₂接入电路的阻值变大，电路总电阻R总=R₁+R₂变大，电源电压恒定，根据欧姆定律I=U/R总，电路电流变小，即电流表示数变小；定值电阻R₁的阻值不变，由U₁=IR₁可知，R₁两端电压随电流减小而变小，即电压表示数变小，因此A选项描述错误。
滑片P向左移动时，R₂接入电路的阻值变小，电路总电阻变小，由I=U/R总可知电路电流变大，电流表示数变大；再由U₁=IR₁可知R₁两端电压变大，电压表示数变大，B选项描述正确。
2. 先闭合S₁，保持滑片位置不动，再闭合S₂时：S₂直接并联在R₂两端，滑动变阻器R₂被短路，电路变为仅R₁的简单电路，此时电压表直接测量电源电压，之前仅闭合S₁时电压表示数小于电源电压，因此电压表示数变大，C选项描述正确。
3. 同时闭合S₁和S₂时：R₂始终被短路，电路为R₁的简单电路，电压表始终测量电源电压，滑片移动不会改变电源电压的大小，因此电压表示数保持不变，D选项描述正确。
综上，错误的是A选项。
【答案】
A
【知识点】
串联电路规律，欧姆定律应用，短路判断
【点评】
本题属于动态电路基础分析题，核心考点是不同开关状态下的电路识别，易错点是混淆串联分压规律、误判闭合S₂后滑动变阻器的工作状态，解题的关键是先明确电表测量对象，再结合欧姆定律逐步推导电表示数的变化规律。
【难度系数】
0.6
