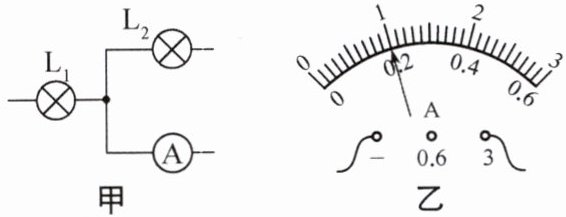

5. 图甲是电路图中的一部分,已知通过灯泡$\mathrm{L}_{1}$的电流为$0.6\ \mathrm{A}$,通过灯泡$\mathrm{L}_{2}$的电流为$0.4\ \mathrm{A}$,电流表的示数如图乙所示,则下列判断正确的是（
A.电流表的示数为$0.2\ \mathrm{A}$
B.电流表在支路上
C.$\mathrm{L}_{1}$和$\mathrm{L}_{2}$是并联的
D.如果将灯泡$\mathrm{L}_{1}$拧下来,$\mathrm{L}_{2}$将熄灭
C
）A.电流表的示数为$0.2\ \mathrm{A}$
B.电流表在支路上
C.$\mathrm{L}_{1}$和$\mathrm{L}_{2}$是并联的
D.如果将灯泡$\mathrm{L}_{1}$拧下来,$\mathrm{L}_{2}$将熄灭
答案
C 解析:由题图乙可知,电流表使用的量程为0～3 A,分度值为0.1 A,示数为1 A,A错误;已知通过灯泡$\mathrm{L}_{1}$的电流为0.6 A,通过灯泡$\mathrm{L}_{2}$的电流为0.4 A,0.6 A+0.4 A=1 A,说明两灯是并联的,电流表在干路中,B错误,C正确;并联电路中,各支路之间互不影响,如果将灯泡$\mathrm{L}_{1}$拧下来,$\mathrm{L}_{2}$仍会继续发光,D错误.
解析
【分析】
首先第一步先确定电流表的量程并读数：观察图乙电流表的接线柱，接的是“-”和“3”，因此量程为0~3A，对应分度值0.1A，读出电流表示数为1A，直接排除A选项。接下来结合已知的两个灯泡的电流值分析电路：已知通过L₁的电流是0.6A，通过L₂的电流是0.4A，两个灯泡电流不相等，说明两灯不可能是串联（串联电路电流处处相等），因此两灯只能是并联。再结合并联电路干路电流等于各支路电流之和的规律，计算得总电流为0.6A+0.4A=1A，刚好和电流表的示数相等，说明电流表测量的是干路总电流，由此判断B、C选项的对错。最后根据并联电路支路互不影响的特点，判断D选项的正误，即可选出正确答案。
【解析】
1. 电流表读数：图乙中电流表接入的是0~3A量程，该量程分度值为0.1A，指针指向1A刻度线处，因此电流表示数为1A，A选项错误。
2. 电路连接判断：已知I₁=0.6A，I₂=0.4A，两灯电流不相等，不符合串联电路电流处处相等的特点，因此L₁和L₂为并联关系。
3. 电流表位置判断：并联电路中干路电流等于各支路电流之和，计算得干路总电流I=I₁+I₂=0.6A+0.4A=1A，与电流表示数一致，说明电流表测量的是干路电流，不在支路上，因此B选项错误，C选项正确。
4. 并联电路特性判断：并联电路各支路独立工作、互不影响，将L₁拧下后，L₂所在支路仍为通路，L₂可以正常发光，D选项错误。
【答案】
C
【知识点】
电流表读数，并联电路电流规律，并联电路特点
【点评】
本题的易错点是容易误将电流表量程判定为0~0.6A，错读示数为0.2A从而误选A，题目没有给出完整电路图，需要结合已知电流大小反推电路连接方式和电流表的测量对象，考察了学生对并联电路规律的灵活运用能力。
【难度系数】
0.6
首先第一步先确定电流表的量程并读数：观察图乙电流表的接线柱，接的是“-”和“3”，因此量程为0~3A，对应分度值0.1A，读出电流表示数为1A，直接排除A选项。接下来结合已知的两个灯泡的电流值分析电路：已知通过L₁的电流是0.6A，通过L₂的电流是0.4A，两个灯泡电流不相等，说明两灯不可能是串联（串联电路电流处处相等），因此两灯只能是并联。再结合并联电路干路电流等于各支路电流之和的规律，计算得总电流为0.6A+0.4A=1A，刚好和电流表的示数相等，说明电流表测量的是干路总电流，由此判断B、C选项的对错。最后根据并联电路支路互不影响的特点，判断D选项的正误，即可选出正确答案。
【解析】
1. 电流表读数：图乙中电流表接入的是0~3A量程，该量程分度值为0.1A，指针指向1A刻度线处，因此电流表示数为1A，A选项错误。
2. 电路连接判断：已知I₁=0.6A，I₂=0.4A，两灯电流不相等，不符合串联电路电流处处相等的特点，因此L₁和L₂为并联关系。
3. 电流表位置判断：并联电路中干路电流等于各支路电流之和，计算得干路总电流I=I₁+I₂=0.6A+0.4A=1A，与电流表示数一致，说明电流表测量的是干路电流，不在支路上，因此B选项错误，C选项正确。
4. 并联电路特性判断：并联电路各支路独立工作、互不影响，将L₁拧下后，L₂所在支路仍为通路，L₂可以正常发光，D选项错误。
【答案】
C
【知识点】
电流表读数，并联电路电流规律，并联电路特点
【点评】
本题的易错点是容易误将电流表量程判定为0~0.6A，错读示数为0.2A从而误选A，题目没有给出完整电路图，需要结合已知电流大小反推电路连接方式和电流表的测量对象，考察了学生对并联电路规律的灵活运用能力。
【难度系数】
0.6

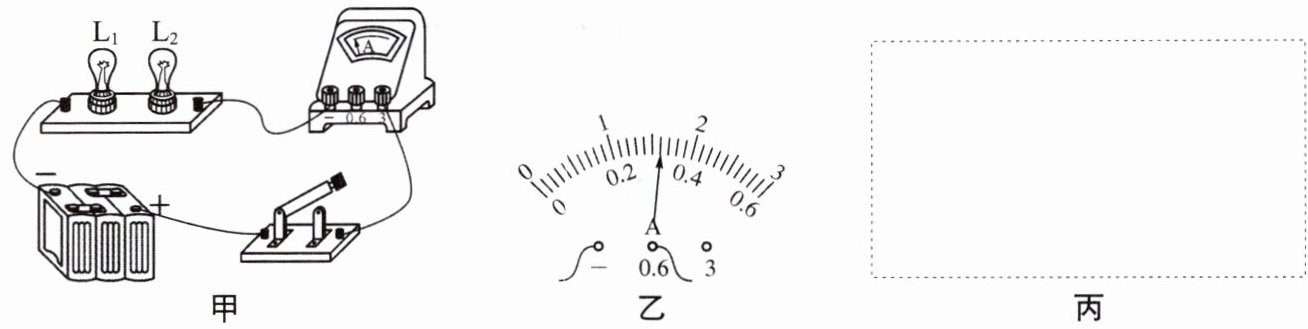

6. 图甲中两个灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$在盒内的连接方式未知,开关闭合后两灯均发光,电流表示数为$0.9\ \mathrm{A}$;若把$\mathrm{L}_{1}$取下,$\mathrm{L}_{2}$仍发光,电流表示数如图乙所示.
(1)电路中$\mathrm{L}_{1}$和$\mathrm{L}_{2}$是串联还是并联?由此在图丙虚线框中画出相对应的电路图.
(2)原来通过$\mathrm{L}_{1}$的电流$I_{1}$是多大?
(1)电路中$\mathrm{L}_{1}$和$\mathrm{L}_{2}$是串联还是并联?由此在图丙虚线框中画出相对应的电路图.
(2)原来通过$\mathrm{L}_{1}$的电流$I_{1}$是多大?
答案
(1)并联 如图所示
(2)$I_1=I-I_2=0.9\ \mathrm{A}-0.32\ \mathrm{A}=0.58\ \mathrm{A}$
解析:(1)由题意可知,两个灯泡独立工作、互不影响,则说明$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联;电流表测干路电流,电路图如答图所示.(2)题图乙中,电流表的量程为0～0.6 A,分度值为0.02 A,示数为0.32 A,即通过$\mathrm{L}_{2}$的电流为0.32 A;把$\mathrm{L}_{1}$取下,对通过$\mathrm{L}_{2}$的电流没有影响,所以原来通过$\mathrm{L}_{1}$的电流$I_1=I-I_2=0.9\ \mathrm{A}-0.32\ \mathrm{A}=0.58\ \mathrm{A}$.
解析
【分析】
我们可以从串并联电路的工作特性入手思考：串联电路中各用电器相互影响，一个用电器断开后整个电路断路，其余用电器都无法工作；并联电路中各支路独立工作、互不影响。题目中取下L₁后L₂仍能正常发光，说明两灯工作互不干扰，因此可以直接判断两灯的连接方式为并联。接下来分析电流表的测量对象：开关闭合两灯都发光时，电流表测的是干路的总电流；取下L₁后，电路只剩L₂接入，此时电流表测量的就是L₂支路的电流。之后读取电流表的示数，结合并联电路干路电流等于各支路电流之和的规律，用干路总电流减去L₂的支路电流，就能算出原来通过L₁的电流。
【解析】
(1) 由题意，取下L₁后L₂仍可以独立发光，说明两个灯泡的工作互不影响，符合并联电路的特点，因此L₁和L₂为并联连接。开关闭合时电流表测量干路总电流，据此可画出对应的并联电路图：电源、开关、电流表串联在干路，L₁、L₂各自形成一条并联支路。
(2) 图乙中电流表选用0~0.6A量程，该量程的分度值为0.02A，指针对应示数为0.32A，即取下L₁后通过L₂的电流I₂=0.32A。已知开关闭合时干路总电流I=0.9A，根据并联电路电流规律I=I₁+I₂，可得原来通过L₁的电流：
I₁ = I - I₂ = 0.9 A - 0.32 A = 0.58 A
【答案】
(1) 并联 如图所示
(2) I₁=0.58 A
【知识点】
串并联判断，电流表读数，并联电流规律
【点评】
本题结合实物电路场景考查并联电路的特性和电流规律的应用，解题核心是通过用电器的工作状态判断电路连接方式，明确不同状态下电流表的测量对象，再结合并联电路的电流分配规律完成计算，属于电学基础应用类题型，能帮助学生巩固并联电路的相关概念。
【难度系数】
0.7
我们可以从串并联电路的工作特性入手思考：串联电路中各用电器相互影响，一个用电器断开后整个电路断路，其余用电器都无法工作；并联电路中各支路独立工作、互不影响。题目中取下L₁后L₂仍能正常发光，说明两灯工作互不干扰，因此可以直接判断两灯的连接方式为并联。接下来分析电流表的测量对象：开关闭合两灯都发光时，电流表测的是干路的总电流；取下L₁后，电路只剩L₂接入，此时电流表测量的就是L₂支路的电流。之后读取电流表的示数，结合并联电路干路电流等于各支路电流之和的规律，用干路总电流减去L₂的支路电流，就能算出原来通过L₁的电流。
【解析】
(1) 由题意，取下L₁后L₂仍可以独立发光，说明两个灯泡的工作互不影响，符合并联电路的特点，因此L₁和L₂为并联连接。开关闭合时电流表测量干路总电流，据此可画出对应的并联电路图：电源、开关、电流表串联在干路，L₁、L₂各自形成一条并联支路。
(2) 图乙中电流表选用0~0.6A量程，该量程的分度值为0.02A，指针对应示数为0.32A，即取下L₁后通过L₂的电流I₂=0.32A。已知开关闭合时干路总电流I=0.9A，根据并联电路电流规律I=I₁+I₂，可得原来通过L₁的电流：
I₁ = I - I₂ = 0.9 A - 0.32 A = 0.58 A
【答案】
(1) 并联 如图所示
(2) I₁=0.58 A
【知识点】
串并联判断，电流表读数，并联电流规律
【点评】
本题结合实物电路场景考查并联电路的特性和电流规律的应用，解题核心是通过用电器的工作状态判断电路连接方式，明确不同状态下电流表的测量对象，再结合并联电路的电流分配规律完成计算，属于电学基础应用类题型，能帮助学生巩固并联电路的相关概念。
【难度系数】
0.7

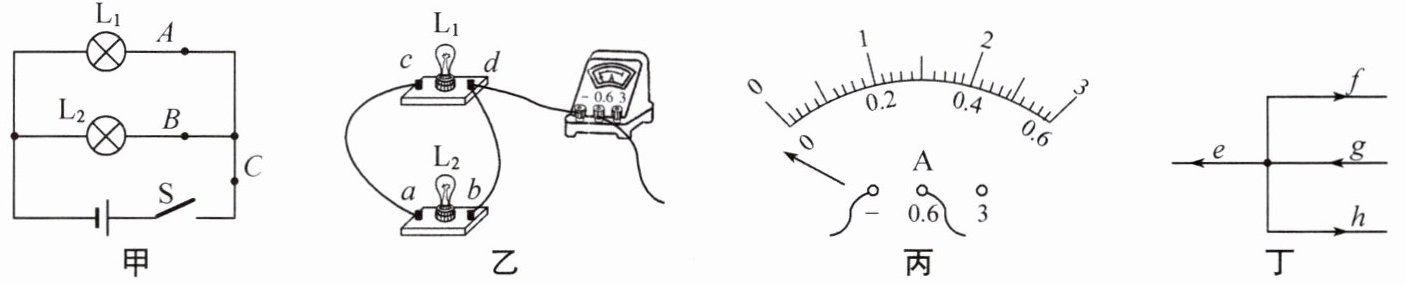

7. 实验小组用如图甲所示的电路来探究并联电路中电流的关系，其实验思路是接好电路后，把电流表分别接入到 A、B、C 三处.
(1)实验时，接好电路后闭合开关，发现两灯都亮.但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是
(2)图乙是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，该同学想测量通过 $\mathrm{L}_{1}$ 的电流，重新接入电流表时，a、b、c、d 四个接点中，最方便的导线拆接点是
(3)图丁中已标明了电流的方向，若 f、g、h 中的电流大小分别为 0.3 A、0.6 A、0.2 A，则 e 中的电流大小为
(1)实验时，接好电路后闭合开关，发现两灯都亮.但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是
错误
(选填“正确”或“错误”)的.(2)图乙是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，该同学想测量通过 $\mathrm{L}_{1}$ 的电流，重新接入电流表时，a、b、c、d 四个接点中，最方便的导线拆接点是
d
点.测量过程中，电流表出现图丙中的实验现象，说明电流表的正、负接线柱接反了
.(3)图丁中已标明了电流的方向，若 f、g、h 中的电流大小分别为 0.3 A、0.6 A、0.2 A，则 e 中的电流大小为
0.1
A.答案
(1)错误
(2)d 电流表的正、负接线柱接反了
(3)0.1
解析:(1)两个灯泡串联时,拆除任意一根导线,电路断路,两个灯泡熄灭;两个灯泡并联时,拆除干路中的一根导线,两个灯泡也同时熄灭,所以根据“拆除电路中的一根导线后两个灯泡都熄灭”不能判定两个灯泡是串联的,故小明的方法是错误的.(2)由题图乙可知,想测量通过$\mathrm{L}_{1}$的电流,则电流表应与灯$\mathrm{L}_{1}$串联,应将接线柱b、d之间的导线从d端改接到电流表正接线柱上;由题图丙可知,电流表指针反向偏转,这是电流表正、负接线柱接反造成的.(3)由题图丁可知,e、f、h在支路上,g在干路上,根据并联电路电流的规律可知,$I_e=I_g-I_f-I_h=0.6\ \mathrm{A}-0.3\ \mathrm{A}-0.2\ \mathrm{A}=0.1\ \mathrm{A}$.
(2)d 电流表的正、负接线柱接反了
(3)0.1
解析:(1)两个灯泡串联时,拆除任意一根导线,电路断路,两个灯泡熄灭;两个灯泡并联时,拆除干路中的一根导线,两个灯泡也同时熄灭,所以根据“拆除电路中的一根导线后两个灯泡都熄灭”不能判定两个灯泡是串联的,故小明的方法是错误的.(2)由题图乙可知,想测量通过$\mathrm{L}_{1}$的电流,则电流表应与灯$\mathrm{L}_{1}$串联,应将接线柱b、d之间的导线从d端改接到电流表正接线柱上;由题图丙可知,电流表指针反向偏转,这是电流表正、负接线柱接反造成的.(3)由题图丁可知,e、f、h在支路上,g在干路上,根据并联电路电流的规律可知,$I_e=I_g-I_f-I_h=0.6\ \mathrm{A}-0.3\ \mathrm{A}-0.2\ \mathrm{A}=0.1\ \mathrm{A}$.
解析
【分析】
(1) 首先回忆串联和并联电路的特点：串联电路只有一条电流路径，拆除任意一根导线整个电路都会断路，两灯都熄灭；但并联电路有多条电流路径，如果拆除的是干路上的导线，整个电路也会断路，两灯同样都会熄灭，所以仅通过拆一根导线两灯都熄灭无法判定两灯是串联，因此小明的方法错误。
(2) 要测量L1的电流，需要让电流表和L1串联，观察图乙现有连线，不需要改动a、b、c接点的连线，只需要把d点的导线拆下调整，就能让电流从L1流出后进入电流表，是最方便的操作；图丙中电流表指针反向偏转，不符合电流表正常向右偏转的规律，说明正负接线柱接反了。
(3) 根据并联电路电流规律，节点处所有流入的电流之和等于所有流出的电流之和，先判断各电流的流向：g的电流是流入节点，f、h的电流是流出节点，剩余e的电流为流出节点的电流，代入数值计算即可得到e的电流大小。
【解析】
(1) 若两灯为并联状态，拆除干路的导线时，整个电路也会断开，两灯同时熄灭，因此仅通过拆下一根导线两灯都熄灭的现象，不能判定两灯是串联，小明的方法是错误的。
(2) 要测量L1的电流，电流表需与L1串联，现有电路中，仅需要将d接点的导线拆下，重新连接即可完成电流表的串联，不需要改动其他接点的连线，是最方便的操作；图丙中电流表指针反向偏转，是电流表的正、负接线柱接反导致的。
(3) 根据并联电路的电流规律，干路电流等于各支路电流之和，图丁中g是流入节点的干路电流，大小为0.6A，f、h是流出节点的支路电流，分别为0.3A、0.2A，因此e的电流大小为：
$I_e = I_g - I_f - I_h = 0.6\ \mathrm{A} - 0.3\ \mathrm{A} - 0.2\ \mathrm{A} = 0.1\ \mathrm{A}$。
【答案】
(1) 错误
(2) d；电流表的正、负接线柱接反了
(3) 0.1
【知识点】
串并联电路辨别；电流表的使用；并联电路电流规律
【点评】
本题围绕探究并联电路电流关系的实验展开，易错点是第一问容易忽略并联干路导线拆除也会让两灯同时熄灭的情况，第三问需要结合电流流向判断干路和支路电流，整体侧重考查实验操作细节和基础规律的应用，能帮助学生夯实并联电路电流相关的实验基础。
【难度系数】
0.6
(1) 首先回忆串联和并联电路的特点：串联电路只有一条电流路径，拆除任意一根导线整个电路都会断路，两灯都熄灭；但并联电路有多条电流路径，如果拆除的是干路上的导线，整个电路也会断路，两灯同样都会熄灭，所以仅通过拆一根导线两灯都熄灭无法判定两灯是串联，因此小明的方法错误。
(2) 要测量L1的电流，需要让电流表和L1串联，观察图乙现有连线，不需要改动a、b、c接点的连线，只需要把d点的导线拆下调整，就能让电流从L1流出后进入电流表，是最方便的操作；图丙中电流表指针反向偏转，不符合电流表正常向右偏转的规律，说明正负接线柱接反了。
(3) 根据并联电路电流规律，节点处所有流入的电流之和等于所有流出的电流之和，先判断各电流的流向：g的电流是流入节点，f、h的电流是流出节点，剩余e的电流为流出节点的电流，代入数值计算即可得到e的电流大小。
【解析】
(1) 若两灯为并联状态，拆除干路的导线时，整个电路也会断开，两灯同时熄灭，因此仅通过拆下一根导线两灯都熄灭的现象，不能判定两灯是串联，小明的方法是错误的。
(2) 要测量L1的电流，电流表需与L1串联，现有电路中，仅需要将d接点的导线拆下，重新连接即可完成电流表的串联，不需要改动其他接点的连线，是最方便的操作；图丙中电流表指针反向偏转，是电流表的正、负接线柱接反导致的。
(3) 根据并联电路的电流规律，干路电流等于各支路电流之和，图丁中g是流入节点的干路电流，大小为0.6A，f、h是流出节点的支路电流，分别为0.3A、0.2A，因此e的电流大小为：
$I_e = I_g - I_f - I_h = 0.6\ \mathrm{A} - 0.3\ \mathrm{A} - 0.2\ \mathrm{A} = 0.1\ \mathrm{A}$。
【答案】
(1) 错误
(2) d；电流表的正、负接线柱接反了
(3) 0.1
【知识点】
串并联电路辨别；电流表的使用；并联电路电流规律
【点评】
本题围绕探究并联电路电流关系的实验展开，易错点是第一问容易忽略并联干路导线拆除也会让两灯同时熄灭的情况，第三问需要结合电流流向判断干路和支路电流，整体侧重考查实验操作细节和基础规律的应用，能帮助学生夯实并联电路电流相关的实验基础。
【难度系数】
0.6
