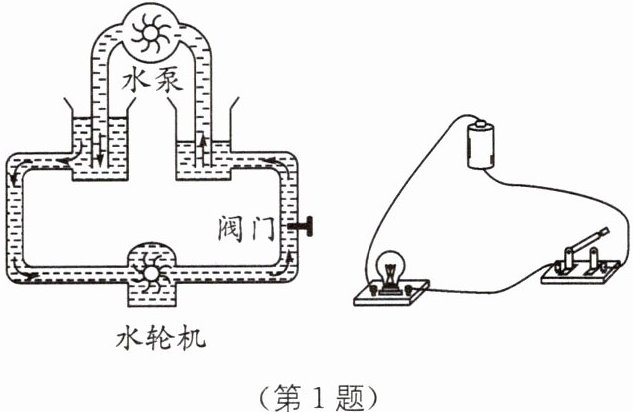

1. 教材P71图13-29·拓展 类比法 在学习“电压”时，我们引入“水压”进行类比，如图所示，下列说法错误的是().


A.电源提供电压，水泵提供水压
B.电路中的电流与水路中的水流相似
C.灯泡发光时消耗电能，类似水轮机工作时消耗水能
D.有水压就有水流，只要有电压就会有电流

1.D [解析]对比两图,电源相当于水泵,水泵提供了水压,电源提供了电压,故A正确;电路中电流类似于水流,故B正确;对比两图,水轮机工作时消耗水能,类似地,灯泡发光时消耗电能,故C正确;电路中有电流的两个条件:闭合回路、有电源,故D错误.

2. (2025·无锡梁溪区月考)关于电压和电流的估算，下列说法正确的是().

A.教室中 LED 照明灯的电流约为 150 mA
B.微波炉的电流约为 0.5 A
C.一节干电池的电压为 2 V
D.手机电源适配器的输出电压为 220 V

2.A [解析]教室中 LED 照明灯正常工作时的电流约为 150 mA,故 A 正确;微波炉正常工作时的电流约为 5 A,故B错误;一节干电池的电压为 1.5 V,故 C 错误;手机电源适配器的输出电压通常为 5 V,故 D 错误.

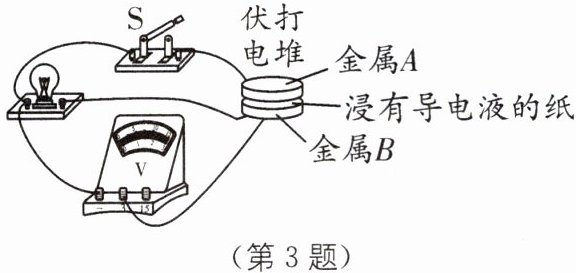

3. 小明自制“伏打电堆”并连接了如图所示电路.闭合开关S,小灯泡发光,电压表指针右偏,则().


A.金属$B$是电源的负极
B.“伏打电堆”将内能转化为电能
C.若小灯泡断路,电压表仍有示数
D.若断开开关,$A$、$B$两金属间没有电压

3.C [解析]由题意知,电压表指针右偏,说明与电压表正接线柱连接的是电源的正极,即金属 B 是电源的正极,故 A 错误;“伏打电堆”是将化学能转化为电能的装置,故 B 错误;闭合开关,若小灯泡断路,电压表仍接在电源的两极上,所以有示数,故 C 正确;A、B 两金属间的电压是始终存在的,与电路是否接通无关,故 D 错误.
思路引导 根据电压表的偏转情况,可判断电源的正负极;电压表是否有示数,要看两个接线柱是否能与电源的两极连接;“伏打电堆”是将化学能转化为电能的装置.

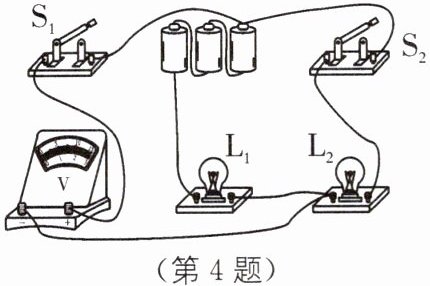

4. 如图所示, 当 $\mathrm{S}_1$、$\mathrm{S}_2$ 都接通后, 电压表测量的是().


A.$\mathrm{L}_1$ 两端的电压
B.$\mathrm{L}_2$ 两端的电压
C.电源电压
D.无法确定

4.B [解析]电压表的正负接线柱连接在 $\mathrm{L}_2$ 两端,即电压表是并联在 $\mathrm{L}_2$ 两端的,测的是 $\mathrm{L}_2$ 两端的电压.

5. 对点练→《上分攻略》
P29 上分点4
（2025·武威模拟）如图所示，使用
此仪表时，应（填“串联”或“并联”）在
电路中，此时的示数为。

5. 并联 40 mV [解析]由题图可知,此仪表为电压表,电压表使用时,应并联在电路中.由图可知,此电压表的量程为 0~60 mV,分度值是 2 mV,所以此时的示数为 40 mV.

电压表是测量用电器两端电压的仪表，关于它的使用方法，我们必须把握好. 请你根据电压表的使用要求，完成6～7题.

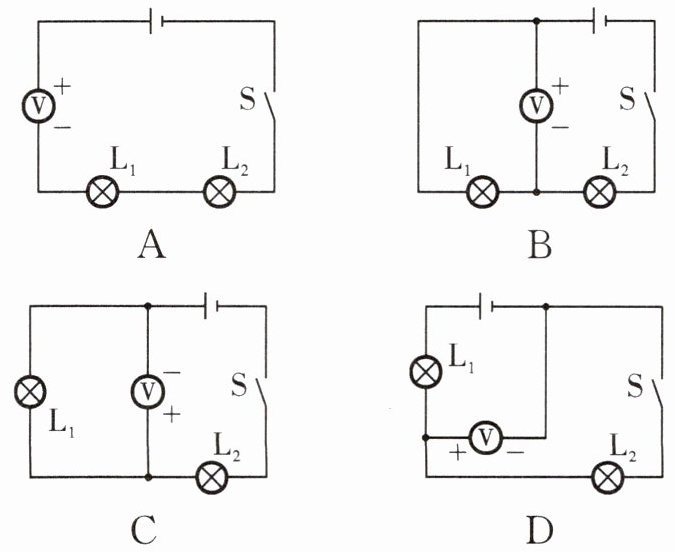

6. 如图所示的各电路图中，闭合开关后，电压表能测灯 $\mathrm{L}_2$ 两端电压的是().

6.D [解析]图 A 中 $\mathrm{L}_1$ 与 $\mathrm{L}_2$ 串联,电压表也串联在电路中,不能测灯 $\mathrm{L}_2$ 两端的电压,故 A 错误;图 B 中 $\mathrm{L}_1$ 与 $\mathrm{L}_2$ 串联,电压表与 $\mathrm{L}_1$ 并联,测的是 $\mathrm{L}_1$ 两端电压,故 B 错误;图 C 中 $\mathrm{L}_1$ 与 $\mathrm{L}_2$ 串联,电压表与 $\mathrm{L}_1$ 并联,但正负接线柱接反了,不能正确测灯 $\mathrm{L}_1$ 两端电压,也不能测灯 $\mathrm{L}_2$ 两端的电压,故 C 错误;图 D 中 $\mathrm{L}_1$ 与 $\mathrm{L}_2$ 串联,电压表与 $\mathrm{L}_2$ 并联,测的是 $\mathrm{L}_2$ 两端电压,故 D 正确.
