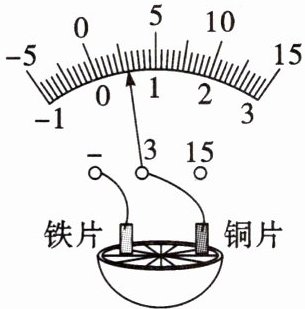

1.(中考·淮安)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池.
(1)用电压表测量电压,该水果电池电压为
(2)该水果电池正极是
(3)为获得更高电压,可以将多个水果电池
(1)用电压表测量电压,该水果电池电压为
0.6
V,水果电池是将化学
能转化为电能.(2)该水果电池正极是
铜片
(填“铁片”或“铜片”).(3)为获得更高电压,可以将多个水果电池
串
联.答案
(1)0.6 化学 (2)铜片 (3)串
解析
【分析】
要解答本题，需分三步思考：①读取电压表示数：先确定电压表量程和分度值，再根据指针位置读数；②判断水果电池正负极：电压表正向偏转时，与电压表正接线柱相连的是电源正极；③明确水果电池的能量转化和提高电压的方法：水果电池通过化学反应产生电能，串联电池可提升总电压。
【解析】
(1) 电压表选用的是0~3V量程，该量程分度值为0.1V，指针指向0.6V刻度处，因此水果电池电压为0.6V；水果电池依靠内部化学反应产生电能，是将化学能转化为电能。
(2) 电压表正向偏转，说明与电压表正接线柱（连接铜片）相连的是电源正极，故水果电池的正极是铜片。
(3) 根据串联电路电压特点，串联电池组总电压等于各电池电压之和，因此要获得更高电压，可将多个水果电池串联。
【答案】
(1)0.6；化学 (2)铜片 (3)串
【知识点】
电压表读数；能量转化；水果电池
【点评】
本题结合电压表使用考查水果电池的相关知识，属于基础题型，需掌握电压表读数、电源正负极判断及串联电池的作用，难度较低。
【难度系数】
0.7
要解答本题，需分三步思考：①读取电压表示数：先确定电压表量程和分度值，再根据指针位置读数；②判断水果电池正负极：电压表正向偏转时，与电压表正接线柱相连的是电源正极；③明确水果电池的能量转化和提高电压的方法：水果电池通过化学反应产生电能，串联电池可提升总电压。
【解析】
(1) 电压表选用的是0~3V量程，该量程分度值为0.1V，指针指向0.6V刻度处，因此水果电池电压为0.6V；水果电池依靠内部化学反应产生电能，是将化学能转化为电能。
(2) 电压表正向偏转，说明与电压表正接线柱（连接铜片）相连的是电源正极，故水果电池的正极是铜片。
(3) 根据串联电路电压特点，串联电池组总电压等于各电池电压之和，因此要获得更高电压，可将多个水果电池串联。
【答案】
(1)0.6；化学 (2)铜片 (3)串
【知识点】
电压表读数；能量转化；水果电池
【点评】
本题结合电压表使用考查水果电池的相关知识，属于基础题型，需掌握电压表读数、电源正负极判断及串联电池的作用，难度较低。
【难度系数】
0.7
2.(中考·怀化)如图所示的电路,请在虚线框里填上电表符号(填“A”或“V”),使开关S闭合后,电阻$R_1$、$R_2$都可正常工作.
答案
解析
【分析】要使电阻$R_1$、$R_2$都正常工作，需依据电流表串联、电压表并联的使用规则判断虚线框内的电表：电流表串联在电路中相当于导线，电压表并联在电路中相当于开路。观察电路，上方虚线框需串联在干路中，才能让电流依次经过$R_1$、$R_2$，故应填电流表A；下方虚线框需并联在$R_1$、$R_2$两端，故应填电压表V，此时$R_1$与$R_2$串联，可正常工作。
【解析】根据电表的使用规则：电流表应串联接入电路，电压表应并联接入电路。电流从电源正极流出，经开关后需经过上方虚线框才能到达$R_2$，因此上方虚线框需串联，填电流表A；下方虚线框并联在$R_1$、$R_2$两端，填电压表V，此时电路为$R_1$与$R_2$的串联电路，两电阻均能正常工作。
【答案】上方虚线框填“A”，下方虚线框填“V”
【知识点】电流表使用，电压表使用，串联电路
【点评】本题考查电流表和电压表的正确连接，核心是掌握电表的串并联要求，结合电路通路分析，属于基础题型，难度不大。
【难度系数】0.7
【解析】根据电表的使用规则：电流表应串联接入电路，电压表应并联接入电路。电流从电源正极流出，经开关后需经过上方虚线框才能到达$R_2$，因此上方虚线框需串联，填电流表A；下方虚线框并联在$R_1$、$R_2$两端，填电压表V，此时电路为$R_1$与$R_2$的串联电路，两电阻均能正常工作。
【答案】上方虚线框填“A”，下方虚线框填“V”
【知识点】电流表使用，电压表使用，串联电路
【点评】本题考查电流表和电压表的正确连接，核心是掌握电表的串并联要求，结合电路通路分析，属于基础题型，难度不大。
【难度系数】0.7
3.（中考·海南）如图所示，$R_1$和$R_2$串联，用电压表测量$R_1$两端的电压，请将电路图补充完整。
答案
解析
【分析】要测量$R_1$两端的电压，需遵循电压表的使用规则：电压表应并联在被测用电器（$R_1$）两端，电流从正接线柱流入、负接线柱流出。原电路图中电压表接在电源两端，需调整为并联在$R_1$的两个接线柱上，才能准确测量$R_1$的电压。
【解析】根据电压表的连接要求，将电压表的两个接线柱分别接在$R_1$的左端和右端，使电压表与$R_1$并联，此时闭合开关后，电压表测量的就是$R_1$两端的电压，补充后的电路图如参考答案所示。
【答案】
【知识点】电压表的使用、串联电路电压测量
【点评】本题考查电压表的正确连接方法，属于电路基础题，核心是掌握电压表需并联在被测用电器两端的规则，难度适中。
【难度系数】0.6
【解析】根据电压表的连接要求，将电压表的两个接线柱分别接在$R_1$的左端和右端，使电压表与$R_1$并联，此时闭合开关后，电压表测量的就是$R_1$两端的电压，补充后的电路图如参考答案所示。
【答案】
【知识点】电压表的使用、串联电路电压测量
【点评】本题考查电压表的正确连接方法，属于电路基础题，核心是掌握电压表需并联在被测用电器两端的规则，难度适中。
【难度系数】0.6

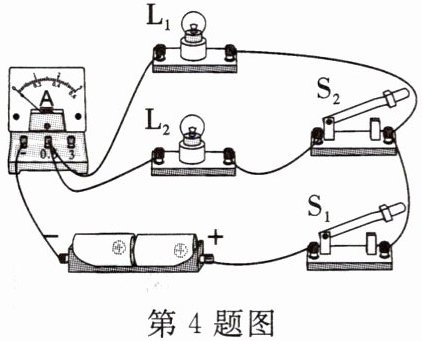

4.(中考·陕西)如图,电源电压不变.闭合开关S₁和S₂,小灯泡L₁和L₂均正常发光,电流表有示数.下列分析正确的是 (
A.小灯泡L₁和L₂串联
B.若断开开关S₂,电流表示数会变小
C.若小灯泡L₁比L₂亮,原因是小灯泡L₁两端的电压比L₂两端的电压大
D.若只闭合开关S₂,电路中只有小灯泡L₂发光
B
)A.小灯泡L₁和L₂串联
B.若断开开关S₂,电流表示数会变小
C.若小灯泡L₁比L₂亮,原因是小灯泡L₁两端的电压比L₂两端的电压大
D.若只闭合开关S₂,电路中只有小灯泡L₂发光
答案
B
解析
【分析】
要解决此题，需先分析开关闭合时的电路连接方式，明确电流路径：当S₁、S₂都闭合时，电流从电源正极出发，经S₁、S₂后分为两条支路，分别通过L₁和L₂，再汇合经电流表回到电源负极，因此L₁与L₂并联，电流表测干路电流。再逐一分析各选项：判断电路连接方式、断开S₂后的电路变化、并联电路电压与灯泡亮度的关系、只闭合S₂时的电路通断情况。
【解析】
闭合开关S₁和S₂时，L₁与L₂并联，电流表测干路电流。
选项A：电流有两条独立路径，故L₁和L₂是并联，不是串联，A错误；
选项B：断开S₂后，L₁所在支路断路，电路变为只有L₂的简单电路，电流表测通过L₂的电流。原来干路电流I=I₁+I₂，现在电流为I₂，因此电流表示数变小，B正确；
选项C：并联电路中各支路两端电压相等，L₁和L₂两端电压相同；灯泡亮度由实际功率决定，L₁更亮是因为其实际功率更大，而非电压更大，C错误；
选项D：只闭合S₂时，S₁断开，整个电路断路，L₁和L₂都不发光，D错误。
【答案】
B
【知识点】
并联电路特点；电流测量；实际功率
【点评】
本题考查电路连接方式判断及并联电路的基本特点，需先正确分析电路结构，再结合相关规律逐一判断选项，属于基础电路分析题，难度适中。
【难度系数】
0.6
要解决此题，需先分析开关闭合时的电路连接方式，明确电流路径：当S₁、S₂都闭合时，电流从电源正极出发，经S₁、S₂后分为两条支路，分别通过L₁和L₂，再汇合经电流表回到电源负极，因此L₁与L₂并联，电流表测干路电流。再逐一分析各选项：判断电路连接方式、断开S₂后的电路变化、并联电路电压与灯泡亮度的关系、只闭合S₂时的电路通断情况。
【解析】
闭合开关S₁和S₂时，L₁与L₂并联，电流表测干路电流。
选项A：电流有两条独立路径，故L₁和L₂是并联，不是串联，A错误；
选项B：断开S₂后，L₁所在支路断路，电路变为只有L₂的简单电路，电流表测通过L₂的电流。原来干路电流I=I₁+I₂，现在电流为I₂，因此电流表示数变小，B正确；
选项C：并联电路中各支路两端电压相等，L₁和L₂两端电压相同；灯泡亮度由实际功率决定，L₁更亮是因为其实际功率更大，而非电压更大，C错误；
选项D：只闭合S₂时，S₁断开，整个电路断路，L₁和L₂都不发光，D错误。
【答案】
B
【知识点】
并联电路特点；电流测量；实际功率
【点评】
本题考查电路连接方式判断及并联电路的基本特点，需先正确分析电路结构，再结合相关规律逐一判断选项，属于基础电路分析题，难度适中。
【难度系数】
0.6

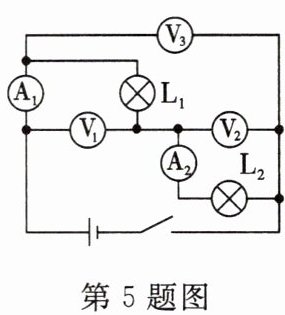

5.(中考·南充)(多选)如图所示,开关S闭合后,电流表的示数分别为$I_1$、$I_2$,电压表的示数分别为$U_1$、$U_2$、$U_3$,$\mathrm{L}_1$的电阻小于$\mathrm{L}_2$的电阻,则下列关系中正确的是（
A.$I_1=I_2$
B.$U_1＞U_2$
C.$U_1+U_2=U_3$
D.$U_1=U_2=U_3$
AC
）A.$I_1=I_2$
B.$U_1＞U_2$
C.$U_1+U_2=U_3$
D.$U_1=U_2=U_3$
答案
AC
解析
【分析】首先简化电路：电流表相当于导线，电压表相当于开路，据此判断电路连接方式和电表测量对象。电流从电源正极出发，经A₁、L₁、A₂、L₂、开关回到负极，可知L₁与L₂串联；电压表V₁测L₁两端电压，V₂测L₂两端电压，V₃测电源总电压。结合串联电路的电流、电压规律及欧姆定律，即可判断各选项对错。
【解析】解：
1. 电流分析：串联电路中电流处处相等，电流表A₁、A₂分别测串联电路的电流，因此I₁=I₂，故A选项正确。
2. 电压分析：
串联电路总电压等于各部分电压之和，即U₃=U₁+U₂，故C选项正确，D选项错误。
已知L₁电阻R₁＜L₂电阻R₂，串联电流I相同，由欧姆定律U=IR得：U₁=IR₁＜U₂=IR₂，故B选项错误。
综上，正确选项为AC。
【答案】AC
【知识点】串联电路电流规律、串联电路电压规律、欧姆定律
【点评】本题考查串联电路的规律及欧姆定律的应用，核心是正确分析电路连接方式和电表测量对象，属于中考基础题型，需掌握电表的简化规则和串联电路的基本规律。
【难度系数】0.5
【解析】解：
1. 电流分析：串联电路中电流处处相等，电流表A₁、A₂分别测串联电路的电流，因此I₁=I₂，故A选项正确。
2. 电压分析：
串联电路总电压等于各部分电压之和，即U₃=U₁+U₂，故C选项正确，D选项错误。
已知L₁电阻R₁＜L₂电阻R₂，串联电流I相同，由欧姆定律U=IR得：U₁=IR₁＜U₂=IR₂，故B选项错误。
综上，正确选项为AC。
【答案】AC
【知识点】串联电路电流规律、串联电路电压规律、欧姆定律
【点评】本题考查串联电路的规律及欧姆定律的应用，核心是正确分析电路连接方式和电表测量对象，属于中考基础题型，需掌握电表的简化规则和串联电路的基本规律。
【难度系数】0.5
6.(中考·青海)“飞天”兴趣小组设计了如图所示的头盔两侧照明灯电路图，其电路连接方式为
并
联，照明灯两端的电压相同
（填“相同”或“不同”）。答案
并 相同
解析
【分析】
要判断电路连接方式，需观察用电器的电流路径：电流从电源正极流出，经开关后分为两条独立路径，分别通过L₁和L₂，再汇合回到电源负极，说明两灯并列接在电源两端，属于并联电路。并联电路的核心特点是各支路两端电压相等，因此照明灯两端电压相同。
【解析】
1. 判断电路连接方式：电流从电源正极出发，经过开关S后，分成两条支路，一条支路通过L₁，另一条支路通过L₂，最后共同回到电源负极，这种用电器两端分别连接、电流有多条路径的电路是并联电路。
2. 分析电压情况：根据并联电路的电压规律，并联电路中各支路两端的电压都等于电源电压，因此照明灯两端的电压相同。
【答案】
并；相同
【知识点】
并联电路；并联电路电压特点
【点评】
本题考查并联电路的判断及并联电路的电压特点，是电路基础题，需掌握串并联电路的判断方法和并联电路的电压规律。
【难度系数】
0.8
要判断电路连接方式，需观察用电器的电流路径：电流从电源正极流出，经开关后分为两条独立路径，分别通过L₁和L₂，再汇合回到电源负极，说明两灯并列接在电源两端，属于并联电路。并联电路的核心特点是各支路两端电压相等，因此照明灯两端电压相同。
【解析】
1. 判断电路连接方式：电流从电源正极出发，经过开关S后，分成两条支路，一条支路通过L₁，另一条支路通过L₂，最后共同回到电源负极，这种用电器两端分别连接、电流有多条路径的电路是并联电路。
2. 分析电压情况：根据并联电路的电压规律，并联电路中各支路两端的电压都等于电源电压，因此照明灯两端的电压相同。
【答案】
并；相同
【知识点】
并联电路；并联电路电压特点
【点评】
本题考查并联电路的判断及并联电路的电压特点，是电路基础题，需掌握串并联电路的判断方法和并联电路的电压规律。
【难度系数】
0.8

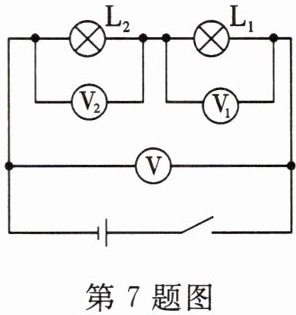

7.(中考·怀化)在如图所示电路中,闭合开关后,电压表$\mathrm{V}_1$的示数为2.5 V,V的示数为4.5 V,则电路的电源电压为
4.5
V,灯$\mathrm{L}_2$两端电压为2
V.答案
4.5 2
解析
【分析】首先明确电路连接方式：由图可知，灯$\mathrm{L}_1$与$\mathrm{L}_2$串联。电压表$\mathrm{V}$并联在电源两端，测量电源电压；电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$两端的电压。根据串联电路的电压规律：总电压等于各串联用电器两端电压之和，即可计算电源电压和$\mathrm{L}_2$两端的电压。
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}$测电源电压，电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端的电压。已知电压表$\mathrm{V}$的示数为$4.5\ \mathrm{V}$，因此电源电压$U=4.5\ \mathrm{V}$；电压表$\mathrm{V}_1$的示数为$2.5\ \mathrm{V}$，即$\mathrm{L}_1$两端电压$U_1=2.5\ \mathrm{V}$。根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_2$两端电压$U_2=U-U_1=4.5\ \mathrm{V}-2.5\ \mathrm{V}=2\ \mathrm{V}$。
【答案】4.5 2
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，核心是正确判断电压表的测量对象，属于基础题型，难度较低。
【难度系数】0.6
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}$测电源电压，电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端的电压。已知电压表$\mathrm{V}$的示数为$4.5\ \mathrm{V}$，因此电源电压$U=4.5\ \mathrm{V}$；电压表$\mathrm{V}_1$的示数为$2.5\ \mathrm{V}$，即$\mathrm{L}_1$两端电压$U_1=2.5\ \mathrm{V}$。根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_2$两端电压$U_2=U-U_1=4.5\ \mathrm{V}-2.5\ \mathrm{V}=2\ \mathrm{V}$。
【答案】4.5 2
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，核心是正确判断电压表的测量对象，属于基础题型，难度较低。
【难度系数】0.6

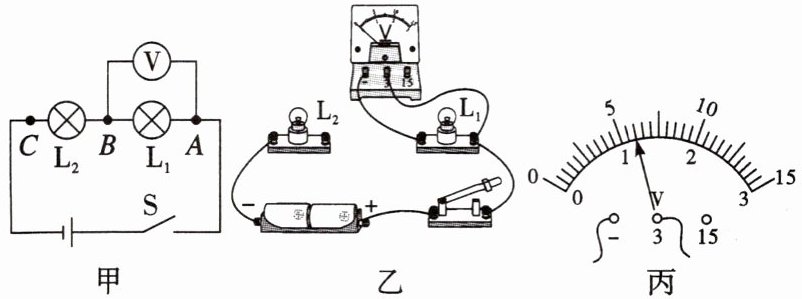

8.（中考·广东）探究串联电路中电压的规律.
(1)根据图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整.
(2)连接电路时,开关应处于状态.正确连接电路后,闭合开关,若灯$L_2$断路,则$L_1$两端(填“有”或“无”)电压.

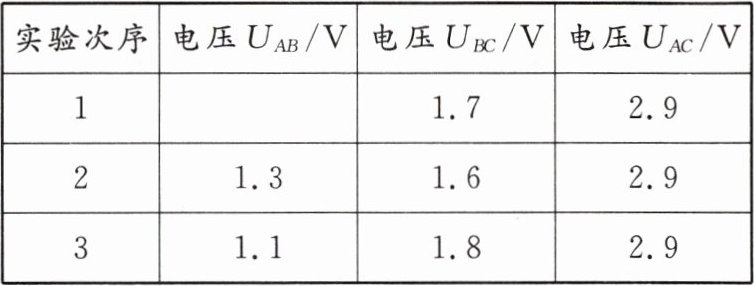

(3)用电压表分别测出电压$U_{AB}$、$U_{BC}$和$U_{AC}$.其中测$U_{AB}$时,电压表的示数如图丙所示,示数为V.接着更换不同规格的灯泡并多次实验,数据记录见表.
①分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压.
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验.此外,还可以
(1)根据图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整.
(2)连接电路时,开关应处于状态.正确连接电路后,闭合开关,若灯$L_2$断路,则$L_1$两端(填“有”或“无”)电压.
(3)用电压表分别测出电压$U_{AB}$、$U_{BC}$和$U_{AC}$.其中测$U_{AB}$时,电压表的示数如图丙所示,示数为V.接着更换不同规格的灯泡并多次实验,数据记录见表.
①分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压.
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验.此外,还可以
答案
(1)
(2)断开 无
(3)1.2
①之和
②更换电压不同的电源多次实验
解析
【分析】
本题围绕串联电路电压规律的探究展开，解题思路如下：
1. 第(1)题：连接电路时，需明确电压表要并联在被测用电器两端，结合题图的串联结构，将电压表正确接入对应位置，保证电路为串联且接线柱正负正确。
2. 第(2)题：连接电路时开关断开是为防止短路损坏元件；判断L₂断路时L₁两端有无电压，需看电路是否通路，断路后L₁两端无电压差，故无电压。
3. 第(3)题：电压表读数先看量程，本题用0~3V量程，分度值0.1V，读出示数；分析表格数据得串联总电压与各部分电压的关系；为使结论普遍，需换用不同规格器材或电源多次实验。
【解析】
(1) 连接电路：根据串联电路要求，电压表应并联在被测电路两端，结合题图，将电压表接线柱正确连接到L₁两端，使电路形成串联通路，完成导线连接。
(2) 连接电路时，为避免短路保护元件，开关应处于断开状态；当L₂断路时，整个电路断开，无电流通过，L₁两端无电压差，故填无。
(3) 电压表选用0~3V量程，分度值0.1V，指针示数为1.2V；
① 分析表中数据，U_AC = U_AB + U_BC，因此结论：串联电路两端的总电压等于各部分电路两端电压之和；
② 为使结论更具普遍性，除更换不同规格灯泡，还可以更换电压不同的电源多次实验。
【答案】
(1)
(2)断开；无
(3)1.2；①之和；②更换电压不同的电源多次实验
【知识点】
串联电路电压规律、电压表使用、电路连接操作
【点评】
本题是电学基础实验题，围绕串联电路电压规律探究，考查电路连接、实验操作规范、电压表读数、实验结论归纳与普遍性验证，注重基础电学知识的应用和实验探究能力的培养。
【难度系数】
0.6
本题围绕串联电路电压规律的探究展开，解题思路如下：
1. 第(1)题：连接电路时，需明确电压表要并联在被测用电器两端，结合题图的串联结构，将电压表正确接入对应位置，保证电路为串联且接线柱正负正确。
2. 第(2)题：连接电路时开关断开是为防止短路损坏元件；判断L₂断路时L₁两端有无电压，需看电路是否通路，断路后L₁两端无电压差，故无电压。
3. 第(3)题：电压表读数先看量程，本题用0~3V量程，分度值0.1V，读出示数；分析表格数据得串联总电压与各部分电压的关系；为使结论普遍，需换用不同规格器材或电源多次实验。
【解析】
(1) 连接电路：根据串联电路要求，电压表应并联在被测电路两端，结合题图，将电压表接线柱正确连接到L₁两端，使电路形成串联通路，完成导线连接。
(2) 连接电路时，为避免短路保护元件，开关应处于断开状态；当L₂断路时，整个电路断开，无电流通过，L₁两端无电压差，故填无。
(3) 电压表选用0~3V量程，分度值0.1V，指针示数为1.2V；
① 分析表中数据，U_AC = U_AB + U_BC，因此结论：串联电路两端的总电压等于各部分电路两端电压之和；
② 为使结论更具普遍性，除更换不同规格灯泡，还可以更换电压不同的电源多次实验。
【答案】
(1)
(2)断开；无
(3)1.2；①之和；②更换电压不同的电源多次实验
【知识点】
串联电路电压规律、电压表使用、电路连接操作
【点评】
本题是电学基础实验题，围绕串联电路电压规律探究，考查电路连接、实验操作规范、电压表读数、实验结论归纳与普遍性验证，注重基础电学知识的应用和实验探究能力的培养。
【难度系数】
0.6
