1 电阻$R_1$、$R_2$分别在各自的电路中，它们两端的电压之比$U_1:U_2=1:2$，通过它们的电流之比$I_1:I_2=1:4$，则$R_1$与$R_2$的电阻之比为（
A.$1:2$
B.$2:1$
C.$1:8$
D.$8:1$
B
）A.$1:2$
B.$2:1$
C.$1:8$
D.$8:1$
答案
本题的考点是用欧姆定律计算比值问题。$\frac{R_1}{R_2}=\frac{U_1}{I_1}:\frac{U_2}{I_2}=\frac{U_1}{U_2}×\frac{I_2}{I_1}=\frac{1}{2}×\frac{4}{1}=\frac{2}{1}$,B正确。
解析
【分析】
要计算电阻$R_1$与$R_2$的比值，已知它们两端的电压之比和通过的电流之比，需利用欧姆定律的变形公式$R=\frac{U}{I}$，分别表示出两个电阻，再将电阻比转化为电压比和电流比的运算关系，代入已知比值计算，注意比值运算时的分子分母对应逻辑。
【解析】
根据欧姆定律$R=\frac{U}{I}$，可得：
$R_1=\frac{U_1}{I_1}$，$R_2=\frac{U_2}{I_2}$
则$R_1$与$R_2$的电阻之比为：
$\frac{R_1}{R_2}=\frac{\frac{U_1}{I_1}}{\frac{U_2}{I_2}}=\frac{U_1}{U_2}×\frac{I_2}{I_1}$
已知$U_1:U_2=1:2$，即$\frac{U_1}{U_2}=\frac{1}{2}$；$I_1:I_2=1:4$，即$\frac{I_2}{I_1}=\frac{4}{1}$，代入得：
$\frac{R_1}{R_2}=\frac{1}{2}×\frac{4}{1}=\frac{2}{1}$
即$R_1:R_2=2:1$
【答案】
B
【知识点】
欧姆定律、电阻比值计算
【点评】
本题考查欧姆定律的基础应用，核心是利用$R=\frac{U}{I}$推导电阻比，关键是理清比值运算的对应关系，避免电流比的分子分母混淆，属于初中物理的基础题型，难度较低。
【难度系数】
0.6
要计算电阻$R_1$与$R_2$的比值，已知它们两端的电压之比和通过的电流之比，需利用欧姆定律的变形公式$R=\frac{U}{I}$，分别表示出两个电阻，再将电阻比转化为电压比和电流比的运算关系，代入已知比值计算，注意比值运算时的分子分母对应逻辑。
【解析】
根据欧姆定律$R=\frac{U}{I}$，可得：
$R_1=\frac{U_1}{I_1}$，$R_2=\frac{U_2}{I_2}$
则$R_1$与$R_2$的电阻之比为：
$\frac{R_1}{R_2}=\frac{\frac{U_1}{I_1}}{\frac{U_2}{I_2}}=\frac{U_1}{U_2}×\frac{I_2}{I_1}$
已知$U_1:U_2=1:2$，即$\frac{U_1}{U_2}=\frac{1}{2}$；$I_1:I_2=1:4$，即$\frac{I_2}{I_1}=\frac{4}{1}$，代入得：
$\frac{R_1}{R_2}=\frac{1}{2}×\frac{4}{1}=\frac{2}{1}$
即$R_1:R_2=2:1$
【答案】
B
【知识点】
欧姆定律、电阻比值计算
【点评】
本题考查欧姆定律的基础应用，核心是利用$R=\frac{U}{I}$推导电阻比，关键是理清比值运算的对应关系，避免电流比的分子分母混淆，属于初中物理的基础题型，难度较低。
【难度系数】
0.6

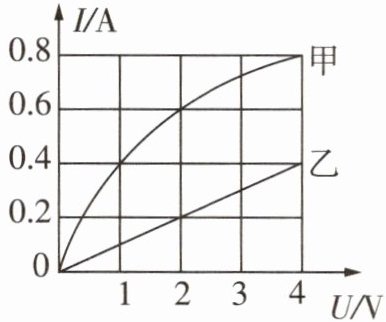

2 [2026郑州十九中期中] 如图所示是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（
A.乙是小灯泡的I-U图像
B.定值电阻的阻值为5 Ω
C.将R和L并联接在4 V的电源上，干路中的电流是1.2 A
D.将R和L串联后电路中电流为0.4 A，则电源电压为6 V
C
）A.乙是小灯泡的I-U图像
B.定值电阻的阻值为5 Ω
C.将R和L并联接在4 V的电源上，干路中的电流是1.2 A
D.将R和L串联后电路中电流为0.4 A，则电源电压为6 V
答案
A(×)由题图知乙为直线,说明阻值不变,乙为定值电阻的$I-U$图像;灯泡的电阻随温度的变化而变化,所以灯泡的$I-U$图像为曲线,则甲为灯泡的$I-U$图像。
B(×)结合题图,根据欧姆定律得,定值电阻的阻值为$R=\frac{U}{I}=\frac{4\ \mathrm{V}}{0.4\ \mathrm{A}}=10\ \Omega$。
C(√)将R和L并联接在4 V的电源上,由并联电路电压特点得,此时R和L两端电压均为4 V,结合题图得L、R的电流分别为0.8 A、0.4 A,干路中的电流是$I=I_\mathrm{L}+I_R=0.8\ \mathrm{A}+0.4\ \mathrm{A}=1.2\ \mathrm{A}$。
D(×)将R和L串联,根据串联电路电流处处相等,则此时R和L电流均为0.4 A,由题图得灯泡和电阻两端的电压分别为1 V、4 V,由串联电路电压特点得电源电压为$U=U_\mathrm{L}+U_R=1\ \mathrm{V}+4\ \mathrm{V}=5\ \mathrm{V}$。
B(×)结合题图,根据欧姆定律得,定值电阻的阻值为$R=\frac{U}{I}=\frac{4\ \mathrm{V}}{0.4\ \mathrm{A}}=10\ \Omega$。
C(√)将R和L并联接在4 V的电源上,由并联电路电压特点得,此时R和L两端电压均为4 V,结合题图得L、R的电流分别为0.8 A、0.4 A,干路中的电流是$I=I_\mathrm{L}+I_R=0.8\ \mathrm{A}+0.4\ \mathrm{A}=1.2\ \mathrm{A}$。
D(×)将R和L串联,根据串联电路电流处处相等,则此时R和L电流均为0.4 A,由题图得灯泡和电阻两端的电压分别为1 V、4 V,由串联电路电压特点得电源电压为$U=U_\mathrm{L}+U_R=1\ \mathrm{V}+4\ \mathrm{V}=5\ \mathrm{V}$。
解析
【分析】
本题需先区分定值电阻与小灯泡的I-U图像特征（定值电阻阻值恒定，I-U图像为直线；小灯泡电阻随温度变化，I-U图像为曲线），再结合欧姆定律、串并联电路的电流和电压特点，逐一分析各选项。
【解析】
1. 判断图像：定值电阻的阻值不变，其I-U图像是直线；小灯泡的电阻随温度变化，I-U图像是曲线，因此甲是小灯泡的I-U图像，乙是定值电阻的I-U图像，故A错误。
2. 计算定值电阻阻值：由乙的图像，当U=4V时，I=0.4A，根据欧姆定律得定值电阻阻值$R=\frac{U}{I}=\frac{4\ \mathrm{V}}{0.4\ \mathrm{A}}=10\ \Omega$，故B错误。
3. 并联在4V电源上：并联电路各支路电压等于电源电压，即R和L两端电压均为4V；由图像可知，此时小灯泡（甲）的电流为0.8A，定值电阻（乙）的电流为0.4A，干路电流$I=I_\mathrm{L}+I_R=0.8\ \mathrm{A}+0.4\ \mathrm{A}=1.2\ \mathrm{A}$，故C正确。
4. 串联时电流为0.4A：串联电路电流处处相等，通过R和L的电流均为0.4A；由图像可知，此时小灯泡两端电压为1V，定值电阻两端电压为4V，电源电压$U=U_\mathrm{L}+U_R=1\ \mathrm{V}+4\ \mathrm{V}=5\ \mathrm{V}$，故D错误。
【答案】
C
【知识点】
I-U图像应用、欧姆定律、串并联电路特点
【点评】
本题结合I-U图像考查电学综合知识，需明确定值电阻与小灯泡I-U图像的差异，熟练运用欧姆定律和串并联电路规律，准确提取图像中的对应数据是解题核心。
【难度系数】
0.5
本题需先区分定值电阻与小灯泡的I-U图像特征（定值电阻阻值恒定，I-U图像为直线；小灯泡电阻随温度变化，I-U图像为曲线），再结合欧姆定律、串并联电路的电流和电压特点，逐一分析各选项。
【解析】
1. 判断图像：定值电阻的阻值不变，其I-U图像是直线；小灯泡的电阻随温度变化，I-U图像是曲线，因此甲是小灯泡的I-U图像，乙是定值电阻的I-U图像，故A错误。
2. 计算定值电阻阻值：由乙的图像，当U=4V时，I=0.4A，根据欧姆定律得定值电阻阻值$R=\frac{U}{I}=\frac{4\ \mathrm{V}}{0.4\ \mathrm{A}}=10\ \Omega$，故B错误。
3. 并联在4V电源上：并联电路各支路电压等于电源电压，即R和L两端电压均为4V；由图像可知，此时小灯泡（甲）的电流为0.8A，定值电阻（乙）的电流为0.4A，干路电流$I=I_\mathrm{L}+I_R=0.8\ \mathrm{A}+0.4\ \mathrm{A}=1.2\ \mathrm{A}$，故C正确。
4. 串联时电流为0.4A：串联电路电流处处相等，通过R和L的电流均为0.4A；由图像可知，此时小灯泡两端电压为1V，定值电阻两端电压为4V，电源电压$U=U_\mathrm{L}+U_R=1\ \mathrm{V}+4\ \mathrm{V}=5\ \mathrm{V}$，故D错误。
【答案】
C
【知识点】
I-U图像应用、欧姆定律、串并联电路特点
【点评】
本题结合I-U图像考查电学综合知识，需明确定值电阻与小灯泡I-U图像的差异，熟练运用欧姆定律和串并联电路规律，准确提取图像中的对应数据是解题核心。
【难度系数】
0.5

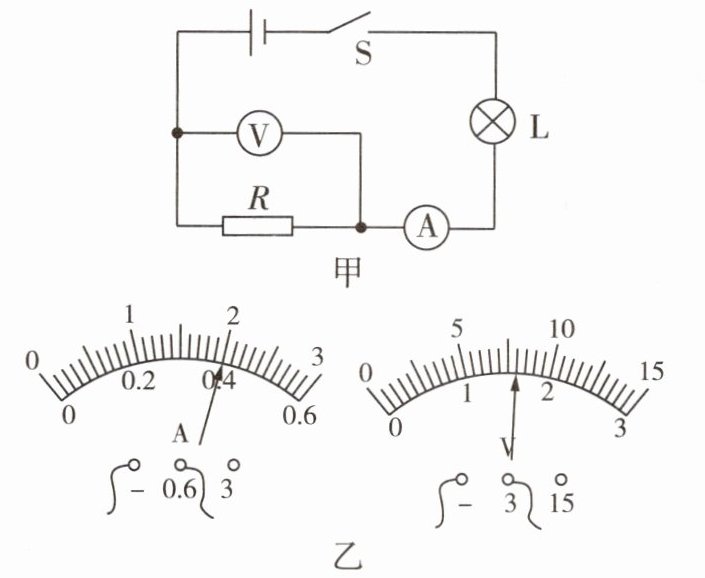

3 [2025成都石室中学期中] 如图甲所示的电路，开关S闭合时，电流表的示数和电压表的示数如图乙所示，通过电阻R的电流为
0.4
A，R的电阻为4
Ω。如果电源电压为6 V不变，此时灯泡电阻$R_L$ = 11
Ω。答案
0.4 4 11
【解析】 由题图甲知,R与L串联,电压表测量R两端的电压,电流表测量电路电流。由题图乙知,电流表的分度值为0.02 A,示数为0.4 A,则通过电阻R的电流为0.4 A。电压表分度值为0.1 V,示数为1.6 V,由欧姆定律得,R的电阻$R=\frac{U_R}{I}=\frac{1.6\ \mathrm{V}}{0.4\ \mathrm{A}}=4\ \Omega$。如果电源电压为6 V不变,则灯泡两端的电压$U_\mathrm{L}=U-U_R=6\ \mathrm{V}-1.6\ \mathrm{V}=4.4\ \mathrm{V}$,由欧姆定律得,此时灯泡电阻$R_\mathrm{L}=\frac{U_\mathrm{L}}{I}=\frac{4.4\ \mathrm{V}}{0.4\ \mathrm{A}}=11\ \Omega$。
【解析】 由题图甲知,R与L串联,电压表测量R两端的电压,电流表测量电路电流。由题图乙知,电流表的分度值为0.02 A,示数为0.4 A,则通过电阻R的电流为0.4 A。电压表分度值为0.1 V,示数为1.6 V,由欧姆定律得,R的电阻$R=\frac{U_R}{I}=\frac{1.6\ \mathrm{V}}{0.4\ \mathrm{A}}=4\ \Omega$。如果电源电压为6 V不变,则灯泡两端的电压$U_\mathrm{L}=U-U_R=6\ \mathrm{V}-1.6\ \mathrm{V}=4.4\ \mathrm{V}$,由欧姆定律得,此时灯泡电阻$R_\mathrm{L}=\frac{U_\mathrm{L}}{I}=\frac{4.4\ \mathrm{V}}{0.4\ \mathrm{A}}=11\ \Omega$。
解析
【分析】
首先明确电路连接：图甲中电阻R与灯泡L串联，电流表测量串联电路的电流，电压表测量电阻R两端的电压。解题时，先根据电表量程和分度值读取电流表、电压表的示数；利用串联电路电流处处相等，得到通过R的电流；再根据欧姆定律计算R的电阻；最后结合电源电压，算出灯泡两端的电压，再次用欧姆定律求出灯泡的电阻。
【解析】
1. 确定电路与电表测量对象：由图甲可知，R与L串联，电流表测电路电流，电压表测R两端电压。
2. 读取电流表示数：电流表选用0~0.6A量程，分度值为0.02A，示数为0.4A；根据串联电路电流处处相等，通过R的电流$ I = 0.4\ \mathrm{A} $。
3. 读取电压表示数：电压表选用0~3V量程，分度值为0.1V，示数为1.6V，即R两端电压$ U_R = 1.6\ \mathrm{V} $。
4. 计算R的电阻：根据欧姆定律 $ R = \frac{U_R}{I} = \frac{1.6\ \mathrm{V}}{0.4\ \mathrm{A}} = 4\ \Omega $。
5. 计算灯泡电阻：电源电压$ U = 6\ \mathrm{V} $，灯泡两端电压 $ U_L = U - U_R = 6\ \mathrm{V} - 1.6\ \mathrm{V} = 4.4\ \mathrm{V} $；再由欧姆定律 $ R_L = \frac{U_L}{I} = \frac{4.4\ \mathrm{V}}{0.4\ \mathrm{A}} = 11\ \Omega $。
【答案】
0.4；4；11
【知识点】
串联电路特点、欧姆定律、电表读数
【点评】
本题是串联电路与欧姆定律结合的基础题，重点考查电表读数和欧姆定律的应用，需明确各电表测量对象，利用串联电路电流规律解题，难度适中。
【难度系数】
0.6
首先明确电路连接：图甲中电阻R与灯泡L串联，电流表测量串联电路的电流，电压表测量电阻R两端的电压。解题时，先根据电表量程和分度值读取电流表、电压表的示数；利用串联电路电流处处相等，得到通过R的电流；再根据欧姆定律计算R的电阻；最后结合电源电压，算出灯泡两端的电压，再次用欧姆定律求出灯泡的电阻。
【解析】
1. 确定电路与电表测量对象：由图甲可知，R与L串联，电流表测电路电流，电压表测R两端电压。
2. 读取电流表示数：电流表选用0~0.6A量程，分度值为0.02A，示数为0.4A；根据串联电路电流处处相等，通过R的电流$ I = 0.4\ \mathrm{A} $。
3. 读取电压表示数：电压表选用0~3V量程，分度值为0.1V，示数为1.6V，即R两端电压$ U_R = 1.6\ \mathrm{V} $。
4. 计算R的电阻：根据欧姆定律 $ R = \frac{U_R}{I} = \frac{1.6\ \mathrm{V}}{0.4\ \mathrm{A}} = 4\ \Omega $。
5. 计算灯泡电阻：电源电压$ U = 6\ \mathrm{V} $，灯泡两端电压 $ U_L = U - U_R = 6\ \mathrm{V} - 1.6\ \mathrm{V} = 4.4\ \mathrm{V} $；再由欧姆定律 $ R_L = \frac{U_L}{I} = \frac{4.4\ \mathrm{V}}{0.4\ \mathrm{A}} = 11\ \Omega $。
【答案】
0.4；4；11
【知识点】
串联电路特点、欧姆定律、电表读数
【点评】
本题是串联电路与欧姆定律结合的基础题，重点考查电表读数和欧姆定律的应用，需明确各电表测量对象，利用串联电路电流规律解题，难度适中。
【难度系数】
0.6

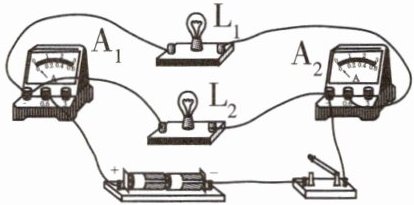

4 如图所示的电路中，已知灯泡$\mathrm{L}_1$的阻值为$10\ \Omega$，闭合开关，电流表$\mathrm{A}_1$的示数为$0.5\ \mathrm{A}$，电流表$\mathrm{A}_2$的示数为$0.3\ \mathrm{A}$，则灯泡$\mathrm{L}_1$和$\mathrm{L}_2$是
并
联的，灯泡$\mathrm{L}_1$两端的电压是3
$\mathrm{V}$，通过灯泡$\mathrm{L}_2$的电流是0.2
$\mathrm{A}$，灯泡$\mathrm{L}_2$的阻值为15
$\Omega$。答案
并 3 0.2 15
【解析】 由电路图可知,$\mathrm{L}_1$与$\mathrm{L}_2$并联,$\mathrm{A}_2$测$\mathrm{L}_1$的电流,$\mathrm{A}_1$测干路电流。由$I=\frac{U}{R}$知,灯泡$\mathrm{L}_1$两端的电压$U_1=I_1R_1=0.3\ \mathrm{A}×10\ \Omega=3\ \mathrm{V}$,因为并联电路中,干路电流等于各支路电流之和,所以,通过灯泡$\mathrm{L}_2$的电流$I_2=I-I_1=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$,因为并联电路各支路两端电压相等,所以$U_2=U_1=3\ \mathrm{V}$,由$I=\frac{U}{R}$知,灯泡$\mathrm{L}_2$的阻值$R_2=\frac{U_2}{I_2}=\frac{3\ \mathrm{V}}{0.2\ \mathrm{A}}=15\ \Omega$。
【解析】 由电路图可知,$\mathrm{L}_1$与$\mathrm{L}_2$并联,$\mathrm{A}_2$测$\mathrm{L}_1$的电流,$\mathrm{A}_1$测干路电流。由$I=\frac{U}{R}$知,灯泡$\mathrm{L}_1$两端的电压$U_1=I_1R_1=0.3\ \mathrm{A}×10\ \Omega=3\ \mathrm{V}$,因为并联电路中,干路电流等于各支路电流之和,所以,通过灯泡$\mathrm{L}_2$的电流$I_2=I-I_1=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$,因为并联电路各支路两端电压相等,所以$U_2=U_1=3\ \mathrm{V}$,由$I=\frac{U}{R}$知,灯泡$\mathrm{L}_2$的阻值$R_2=\frac{U_2}{I_2}=\frac{3\ \mathrm{V}}{0.2\ \mathrm{A}}=15\ \Omega$。
解析
【分析】首先观察电路图，电流从电源正极流出后，经电流表$\mathrm{A}_1$分成两条支路，一条经过$\mathrm{L}_1$和$\mathrm{A}_2$，另一条经过$\mathrm{L}_2$，汇合后经开关回到电源负极，因此$\mathrm{L}_1$和$\mathrm{L}_2$为并联；明确电流表测量对象：$\mathrm{A}_2$测$\mathrm{L}_1$支路电流，$\mathrm{A}_1$测干路电流。再结合并联电路的电流、电压特点，利用欧姆定律逐步计算各物理量。
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_2$测$\mathrm{L}_1$的电流，电流表$\mathrm{A}_1$测干路电流。
1. 计算$\mathrm{L}_1$两端电压：根据欧姆定律$I=\frac{U}{R}$，得$\mathrm{L}_1$两端电压$U_1=I_1R_1=0.3\ \mathrm{A}×10\ \Omega=3\ \mathrm{V}$。
2. 计算通过$\mathrm{L}_2$的电流：并联电路中干路电流等于各支路电流之和，故$I_2=I - I_1=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$。
3. 计算$\mathrm{L}_2$的阻值：并联电路各支路电压相等，即$U_2=U_1=3\ \mathrm{V}$，根据欧姆定律得$R_2=\frac{U_2}{I_2}=\frac{3\ \mathrm{V}}{0.2\ \mathrm{A}}=15\ \Omega$。
【答案】并 3 0.2 15
【知识点】并联电路特点、欧姆定律
【点评】本题考查并联电路的电流、电压规律及欧姆定律的基础应用，需明确电流表测量对象，熟练运用相关公式即可完成计算。
【难度系数】0.6
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_2$测$\mathrm{L}_1$的电流，电流表$\mathrm{A}_1$测干路电流。
1. 计算$\mathrm{L}_1$两端电压：根据欧姆定律$I=\frac{U}{R}$，得$\mathrm{L}_1$两端电压$U_1=I_1R_1=0.3\ \mathrm{A}×10\ \Omega=3\ \mathrm{V}$。
2. 计算通过$\mathrm{L}_2$的电流：并联电路中干路电流等于各支路电流之和，故$I_2=I - I_1=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$。
3. 计算$\mathrm{L}_2$的阻值：并联电路各支路电压相等，即$U_2=U_1=3\ \mathrm{V}$，根据欧姆定律得$R_2=\frac{U_2}{I_2}=\frac{3\ \mathrm{V}}{0.2\ \mathrm{A}}=15\ \Omega$。
【答案】并 3 0.2 15
【知识点】并联电路特点、欧姆定律
【点评】本题考查并联电路的电流、电压规律及欧姆定律的基础应用，需明确电流表测量对象，熟练运用相关公式即可完成计算。
【难度系数】0.6

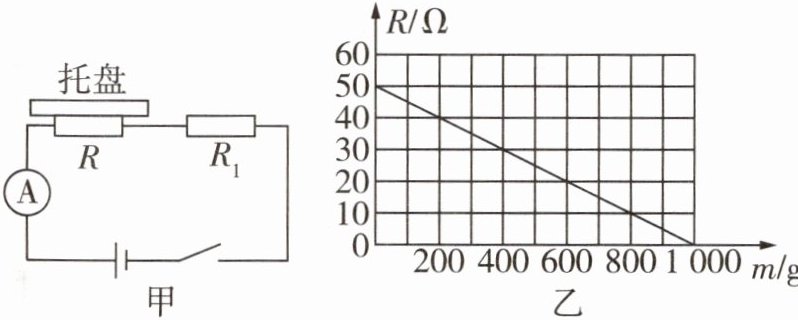

5 [2026厦门六中月考] 如图甲所示是某电子秤的电路原理示意图，$R_1$为定值电阻，托盘下方的电阻$R$为压敏电阻，其电阻大小与托盘中所放物体质量$m$大小的关系图像如图乙所示。已知托盘中未放入任何物体时，闭合开关，电流表示数$I=0.1\ \mathrm{A}$，且电源电压为$8\ \mathrm{V}$保持不变。则：
(1)当托盘中放入的物体质量增大时，电路中的电流变
(2)定值电阻$R_1$的阻值是多少？
(3)电流表示数为$0.16\ \mathrm{A}$时，放入托盘中的物体质量是多少？
(1)当托盘中放入的物体质量增大时，电路中的电流变
大
（填“大”或“小”）。(2)定值电阻$R_1$的阻值是多少？
(3)电流表示数为$0.16\ \mathrm{A}$时，放入托盘中的物体质量是多少？
答案
解:(1)大
(2)由题图甲可知,$R$、$R_1$串联,电流表测电路中的电流。托盘中未放入任何物体时,由题图乙可知,压敏电阻R的阻值为50 Ω,此时电流表示数$I=0.1\ \mathrm{A}$。
根据欧姆定律可知,R两端的电压$U_R=IR=0.1\ \mathrm{A}×50\ \Omega=5\ \mathrm{V}$,由串联电路电压的特点可得,$R_1$两端的电压$U_1=U-U_R=8\ \mathrm{V}-5\ \mathrm{V}=3\ \mathrm{V}$,
由欧姆定律可得,$R_1$的阻值$R_1=\frac{U_1}{I}=\frac{3\ \mathrm{V}}{0.1\ \mathrm{A}}=30\ \Omega$。
(3)当电流表的示数为0.16 A时,$R_1$两端的电压$U_1'=I'R_1=0.16\ \mathrm{A}×30\ \Omega=4.8\ \mathrm{V}$,
由串联电路电压的特点可得,R两端的电压$U_R'=U-U_1'=8\ \mathrm{V}-4.8\ \mathrm{V}=3.2\ \mathrm{V}$,
由欧姆定律可得,R的阻值$R'=\frac{U_R'}{I'}=\frac{3.2\ \mathrm{V}}{0.16\ \mathrm{A}}=20\ \Omega$,
由题图乙可知,放入托盘中的物体质量是600 g。
(2)由题图甲可知,$R$、$R_1$串联,电流表测电路中的电流。托盘中未放入任何物体时,由题图乙可知,压敏电阻R的阻值为50 Ω,此时电流表示数$I=0.1\ \mathrm{A}$。
根据欧姆定律可知,R两端的电压$U_R=IR=0.1\ \mathrm{A}×50\ \Omega=5\ \mathrm{V}$,由串联电路电压的特点可得,$R_1$两端的电压$U_1=U-U_R=8\ \mathrm{V}-5\ \mathrm{V}=3\ \mathrm{V}$,
由欧姆定律可得,$R_1$的阻值$R_1=\frac{U_1}{I}=\frac{3\ \mathrm{V}}{0.1\ \mathrm{A}}=30\ \Omega$。
(3)当电流表的示数为0.16 A时,$R_1$两端的电压$U_1'=I'R_1=0.16\ \mathrm{A}×30\ \Omega=4.8\ \mathrm{V}$,
由串联电路电压的特点可得,R两端的电压$U_R'=U-U_1'=8\ \mathrm{V}-4.8\ \mathrm{V}=3.2\ \mathrm{V}$,
由欧姆定律可得,R的阻值$R'=\frac{U_R'}{I'}=\frac{3.2\ \mathrm{V}}{0.16\ \mathrm{A}}=20\ \Omega$,
由题图乙可知,放入托盘中的物体质量是600 g。
解析
【分析】
首先观察图乙可知，压敏电阻R的阻值随托盘中物体质量增大而减小；对于串联电路，总电阻等于各电阻之和，结合欧姆定律可分析电流变化。计算定值电阻和对应质量时，需利用串联电路电压、电阻规律，结合欧姆定律，再从图乙中提取电阻与质量的对应关系。
【解析】
(1) 由图乙可知，托盘中物体质量增大时，压敏电阻R的阻值减小，电路总电阻减小。电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中的电流变大，故填“大”。
(2) 托盘中未放物体时，$m=0$，由图乙得压敏电阻$R=50\ \Omega$。$R$与$R_1$串联，电流表测电路电流，此时电流$I=0.1\ \mathrm{A}$。
根据欧姆定律，电路总电阻：$R_{\mathrm{总}}=\frac{U}{I}=\frac{8\ \mathrm{V}}{0.1\ \mathrm{A}}=80\ \Omega$。
根据串联电路电阻规律，定值电阻$R_1=R_{\mathrm{总}}-R=80\ \Omega-50\ \Omega=30\ \Omega$。
(3) 当电流$I'=0.16\ \mathrm{A}$时，电路总电阻：$R_{\mathrm{总}}'=\frac{U}{I'}=\frac{8\ \mathrm{V}}{0.16\ \mathrm{A}}=50\ \Omega$。
此时压敏电阻的阻值：$R'=R_{\mathrm{总}}'-R_1=50\ \Omega-30\ \Omega=20\ \Omega$。
由图乙可知，当$R=20\ \Omega$时，对应的物体质量为$600\ \mathrm{g}$。
【答案】
(1) 大；(2) $30\ \Omega$；(3) $600\ \mathrm{g}$
【知识点】
欧姆定律、串联电路特点、电阻计算
【点评】
本题结合串联电路规律、欧姆定律与图像分析，考查电路综合应用能力，需准确提取图像信息，步骤清晰，注重知识的实际应用。
【难度系数】
0.6
首先观察图乙可知，压敏电阻R的阻值随托盘中物体质量增大而减小；对于串联电路，总电阻等于各电阻之和，结合欧姆定律可分析电流变化。计算定值电阻和对应质量时，需利用串联电路电压、电阻规律，结合欧姆定律，再从图乙中提取电阻与质量的对应关系。
【解析】
(1) 由图乙可知，托盘中物体质量增大时，压敏电阻R的阻值减小，电路总电阻减小。电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中的电流变大，故填“大”。
(2) 托盘中未放物体时，$m=0$，由图乙得压敏电阻$R=50\ \Omega$。$R$与$R_1$串联，电流表测电路电流，此时电流$I=0.1\ \mathrm{A}$。
根据欧姆定律，电路总电阻：$R_{\mathrm{总}}=\frac{U}{I}=\frac{8\ \mathrm{V}}{0.1\ \mathrm{A}}=80\ \Omega$。
根据串联电路电阻规律，定值电阻$R_1=R_{\mathrm{总}}-R=80\ \Omega-50\ \Omega=30\ \Omega$。
(3) 当电流$I'=0.16\ \mathrm{A}$时，电路总电阻：$R_{\mathrm{总}}'=\frac{U}{I'}=\frac{8\ \mathrm{V}}{0.16\ \mathrm{A}}=50\ \Omega$。
此时压敏电阻的阻值：$R'=R_{\mathrm{总}}'-R_1=50\ \Omega-30\ \Omega=20\ \Omega$。
由图乙可知，当$R=20\ \Omega$时，对应的物体质量为$600\ \mathrm{g}$。
【答案】
(1) 大；(2) $30\ \Omega$；(3) $600\ \mathrm{g}$
【知识点】
欧姆定律、串联电路特点、电阻计算
【点评】
本题结合串联电路规律、欧姆定律与图像分析，考查电路综合应用能力，需准确提取图像信息，步骤清晰，注重知识的实际应用。
【难度系数】
0.6
