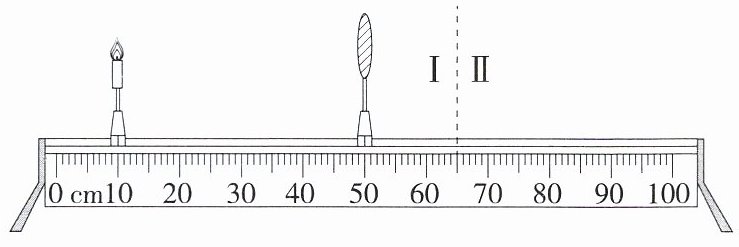

8.「2026江苏宿迁期末」如图所示，在探究凸透镜成像规律的实验中，所用凸透镜的焦距为15 cm，安装好蜡烛和透镜后，为了在光屏上呈现清晰的像，应将光屏安装在
Ⅱ
（选填“Ⅰ”或“Ⅱ”）区；若将蜡烛向右移10 cm，为了在光屏上呈现清晰的像，光屏应向右
（选填“左”或“右”）移一定距离，光屏上的像将变大
（选填“大”或“小”）。答案
8.答案 Ⅱ 右 大
解析 图中所用凸透镜的焦距为15 cm,物距$u=50.0\ \mathrm{cm}-10.0\ \mathrm{cm}=40.0\ \mathrm{cm}＞2f$,此时成的是倒立、缩小的实像,像距满足$f＜v＜2f$,设光屏的位置为$x$,$x$需满足$15.0\ \mathrm{cm}＜x-50.0\ \mathrm{cm}＜30.0\ \mathrm{cm}$。解得$65.0\ \mathrm{cm}＜x＜80.0\ \mathrm{cm}$,则光屏应安装在区域Ⅱ。将蜡烛向右移10 cm,根据成实像时“物近像远像变大”可知,光屏应向右移动一定距离,光屏上的像将变大。
解析 图中所用凸透镜的焦距为15 cm,物距$u=50.0\ \mathrm{cm}-10.0\ \mathrm{cm}=40.0\ \mathrm{cm}＞2f$,此时成的是倒立、缩小的实像,像距满足$f＜v＜2f$,设光屏的位置为$x$,$x$需满足$15.0\ \mathrm{cm}＜x-50.0\ \mathrm{cm}＜30.0\ \mathrm{cm}$。解得$65.0\ \mathrm{cm}＜x＜80.0\ \mathrm{cm}$,则光屏应安装在区域Ⅱ。将蜡烛向右移10 cm,根据成实像时“物近像远像变大”可知,光屏应向右移动一定距离,光屏上的像将变大。
9.「2025江苏苏州中考，★☆」探究凸透镜成像的规律时，把蜡烛、凸透镜和光屏置于光具座上，先固定好点燃的蜡烛和光屏，再移动凸透镜。当凸透镜距离蜡烛为16 cm和24 cm时，光屏上先后两次都呈现烛焰清晰的像。下列说法正确的是（
A.第一次的像是缩小的
B.第二次的像比第一次大
C.蜡烛和光屏间的距离是40 cm
D.凸透镜的焦距是20 cm
C
）A.第一次的像是缩小的
B.第二次的像比第一次大
C.蜡烛和光屏间的距离是40 cm
D.凸透镜的焦距是20 cm
答案
9.C 蜡烛、光屏固定,移动凸透镜,光屏上可以承接到两次像,说明两次都成实像。根据光路的可逆性可知:第一次物距为16 cm,像距为24 cm,成倒立、放大的实像;第二次物距为24 cm,像距为16 cm,成倒立、缩小的实像。蜡烛和光屏之间的距离为$24\ \mathrm{cm}+16\ \mathrm{cm}=40\ \mathrm{cm}$。物距为24 cm时,物距大于二倍焦距,即焦距小于12 cm,所以凸透镜的焦距不可能为20 cm。

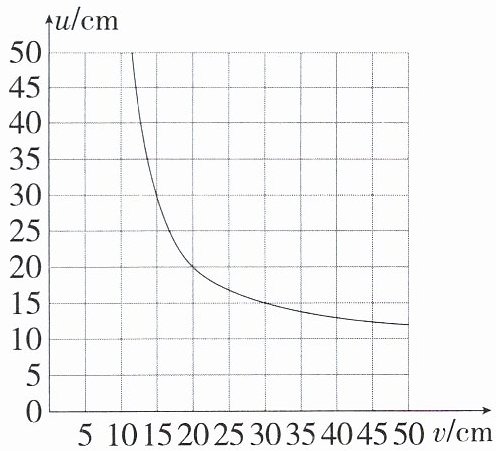

10. 核心素养 科学思维 「2026 江苏无锡天一实验学校期中，★☆」在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图像，根据图像可知（
A.该凸透镜的焦距$f=20\ \mathrm{cm}$
B.当物距$u=25\ \mathrm{cm}$时，成倒立、缩小的实像
C.当物距$u=9\ \mathrm{cm}$时，所成的像能用光屏承接
D.若把物体从距凸透镜40 cm处向距凸透镜15 cm处移动，所成的像会逐渐变小
B
）A.该凸透镜的焦距$f=20\ \mathrm{cm}$
B.当物距$u=25\ \mathrm{cm}$时，成倒立、缩小的实像
C.当物距$u=9\ \mathrm{cm}$时，所成的像能用光屏承接
D.若把物体从距凸透镜40 cm处向距凸透镜15 cm处移动，所成的像会逐渐变小
答案
10.B 由图像可知,当像距与物距均是20 cm时,成倒立、等大的实像,此时$u=2f=20\ \mathrm{cm}$,解得$f=10\ \mathrm{cm}$,A错误;物距为25 cm时,$u＞2f$,成倒立、缩小的实像,B正确;$u=9\ \mathrm{cm}$时,$u＜f$,成正立、放大的虚像,不能用光屏承接,C错误;在把物体从距凸透镜40 cm处向距凸透镜15 cm处移动过程中,物距越来越小,像会越来越大,D错误。
方法归纳 凸透镜成实像时,物近像远像变大;凸透镜成虚像时,物近像近像变小。
方法归纳 凸透镜成实像时,物近像远像变大;凸透镜成虚像时,物近像近像变小。

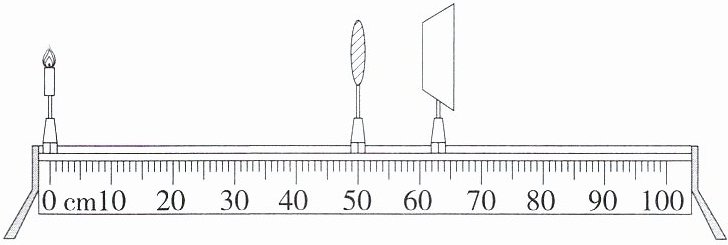

11.「2026江苏盐城期中，★☆」小敏在探究凸透镜成像规律时，在光屏上得到了烛焰清晰的像（像未画出），如图所示，下列说法正确的是 （
A.光屏上承接到的像是由光的反射形成的
B.蜡烛燃烧一段时间后，光屏上像的位置无变化
C.若蜡烛移至45 cm刻度线处，移动光屏仍能承接到像
D.保持凸透镜的位置不变，将蜡烛放在光屏的位置，此时清晰的像成在原蜡烛的位置
D
）A.光屏上承接到的像是由光的反射形成的
B.蜡烛燃烧一段时间后，光屏上像的位置无变化
C.若蜡烛移至45 cm刻度线处，移动光屏仍能承接到像
D.保持凸透镜的位置不变，将蜡烛放在光屏的位置，此时清晰的像成在原蜡烛的位置
答案
11.D 光屏上承接到的像是光经过凸透镜折射后会聚形成的,A错误;蜡烛燃烧一段时间后会变短,根据过光心的光传播方向不变可知,光屏上像的位置会向上移动,B错误;$u＞2f$时,$2f＞v＞f$,则$u=50\ \mathrm{cm}＞2f$,$2f＞v=13\ \mathrm{cm}＞f$,解得$13\ \mathrm{cm}＞f＞6.5\ \mathrm{cm}$,当蜡烛移至45 cm刻度线处,$u=5\ \mathrm{cm}＜f$,成正立、放大的虚像,不能用光屏承接,C错误;根据光路是可逆的,保持凸透镜的位置不变,将蜡烛放在光屏的位置,此时清晰的像成在原蜡烛的位置,D正确。

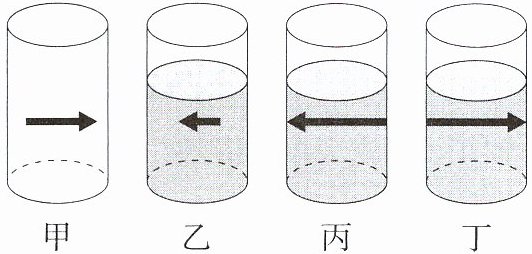

12.「2025江苏常州勤业中学期中，★☆」小明同学找来一个薄壁圆柱形玻璃杯，并将画有箭头的白纸靠在玻璃杯后，观察到的现象如图甲所示。向杯中加水，使得水面高过箭头位置，透过玻璃杯观察纸上的“箭头”；将白纸逐渐远离杯子的过程中，依次观察到的情境是 (
A.丁、乙、丙
B.乙、丙、丁
C.丙、丁、乙
D.丁、丙、乙
D
)A.丁、乙、丙
B.乙、丙、丁
C.丙、丁、乙
D.丁、丙、乙
答案
12.D 圆柱形玻璃杯中注入水相当于凸透镜,玻璃杯后白纸上的水平箭头为物体。开始时白纸在一倍焦距之内,成正立、放大的虚像,成的像如图丁;将白纸逐渐远离杯子的过程中,当白纸在一倍焦距和二倍焦距之间时成倒立、放大的实像,成的像如图丙;当白纸在凸透镜的二倍焦距以外时成倒立、缩小的实像,成的像如图乙。所以,依次观察到的情境是丁、丙、乙。
能力迁移 物体通过装水的圆柱形玻璃杯成像,物体大小只横向改变,不竖向改变。
能力迁移 物体通过装水的圆柱形玻璃杯成像,物体大小只横向改变,不竖向改变。

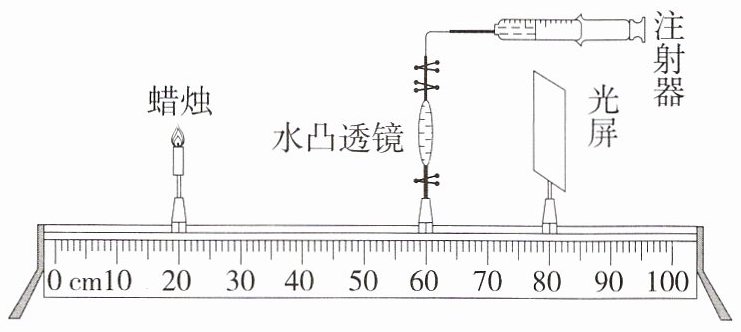

13.「2025河南中考，★☆」如图为某同学用自制的水凸透镜进行实验探究的情景，此时光屏上呈现了烛焰清晰的像(像未画出)，该像是倒立、
缩小
(选填“放大”或“缩小”)的实像。将蜡烛向左移动一小段距离后，保持水凸透镜、蜡烛的位置不变，为使光屏上再次成清晰的像，请写出一种简单可行的操作方法：用注射器将水凸透镜中的水抽出一部分(或将光屏适当向左移动)
。答案
13.答案 缩小 用注射器将水凸透镜中的水抽出一部分(或将光屏适当向左移动)
解析 由图可知,此时物距大于像距,凸透镜成实像时,物距大于像距,成倒立、缩小的实像。将蜡烛向左移动一小段距离后,此时物距变大,根据“凸透镜成实像时,物远像近像变小”可知,此时像成在光屏的前方;保持水凸透镜、蜡烛的位置不变,为使光屏上再次成清晰的像,可以用注射器将水凸透镜中的水抽出一部分,使水凸透镜的凸度变小,对光的会聚能力变弱,将光线推迟会聚成像;或将光屏适当向左移动。
解析 由图可知,此时物距大于像距,凸透镜成实像时,物距大于像距,成倒立、缩小的实像。将蜡烛向左移动一小段距离后,此时物距变大,根据“凸透镜成实像时,物远像近像变小”可知,此时像成在光屏的前方;保持水凸透镜、蜡烛的位置不变,为使光屏上再次成清晰的像,可以用注射器将水凸透镜中的水抽出一部分,使水凸透镜的凸度变小,对光的会聚能力变弱,将光线推迟会聚成像;或将光屏适当向左移动。
