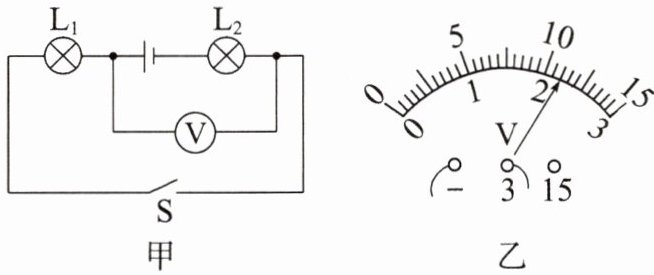

【变式1】如图甲所示，电源电压为4.5 V保持不变，闭合开关，此时电压表的示数如图乙所示，则灯泡L₂两端的电压为 V。

2.3
[解析]L₁、L₂串联,电压表测量L₁两端的电压,U₁=2.2 V,所以L₂两端的电压U₂=U-U₁=4.5 V-2.2 V=2.3 V。

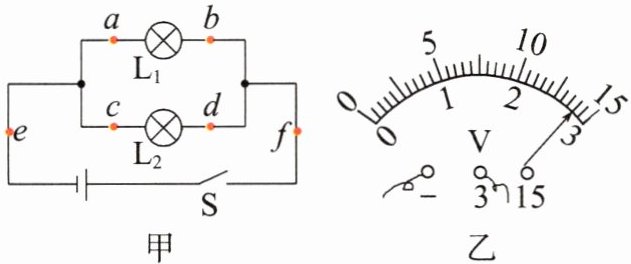

【典例2】(以题代讲)在“探究并联电路的电压规律”实验中,小明使用了两个规格相同的灯泡设计了如图甲所示的电路图。

(1)在连接电路时,开关应该(选填“闭合”或“断开”)。
(2)图甲所示的电路图中,将电压表接在ab两点之间时,闭合开关,电压表的读数如图乙所示,为V。
(3)依次将电压表接入电路中的a与b、c与d、e与f两点之间,小明发现电压表示数相等。由此他得到结论:并联电路中,各支路两端的电压相等。此结论(选填“科学”或“不科学”),接下来应该进行的操作是(选填“更换不同规格的灯泡,再次实验”或“将L₁、L₂的位置交换,再次探究”);进行以上操作的目的是。
(4)小明发现家里客厅的灯L₃比卧室的灯L₄亮,两灯均正常工作,两灯对应的电压U₃和U₄的大小关系是U₃(选填“＞”“=”或“＜”)U₄。
[解析](1)在连接电路时,为了保护电路,开关必须断开。(2)电压表选择的测量范围为0~3 V,分度值为0.1 V,故电压表的示数为2.8 V。(3)实验不足之处是使用相同的灯泡且实验一次就得出结论,具有偶然性,不能得出普遍性规律,是不科学的;改进的措施是换用不同规格的小灯泡进行多次实验,得出普遍性规律。(4)家庭电路中的用电器并联接入电路,根据并联电路中,各支路两端的电压相等可知,两灯对应的电压U₃和U₄相等。
[答案](1)断开 (2)2.8 (3)不科学 更换不同规格的灯泡,再次实验 得出普遍性规律,避免偶然性 (4)=

(1) $\boldsymbol{断开}$
(2) $\boldsymbol{2.8}$
(3) $\boldsymbol{不科学}$；$\boldsymbol{更换不同规格的灯泡，再次实验}$；$\boldsymbol{得出普遍性规律，避免偶然性}$
(4) $\boldsymbol{=}$

解：
(1) 连接电路时，为保护电路元件，开关应该断开。
(2) 电压表选用0~3V量程，分度值为0.1V，指针对应示数为2.8V。
(3) 仅使用相同规格的灯泡完成一次实验就得出结论，结论具有偶然性，不具备普遍适用性，因此此结论不科学；接下来应该进行的操作是更换不同规格的灯泡，再次实验；该操作的目的是得出普遍性规律，避免实验结论的偶然性。
(4) 家庭电路中的用电器为并联连接，根据并联电路各支路两端电压相等的规律，可得$U_3 = U_4$。
