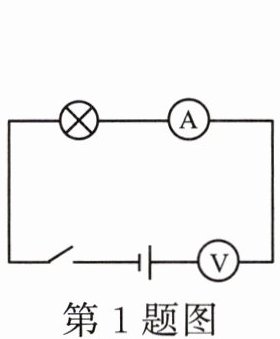

1. 如图所示的电路中，电源由两节新干电池串联组成，各个元件均能正常工作。当开关闭合后，灯（选填“能”或“不能”）发光，电流表（选填“有”或“没有”）示数，电压表（选填“有”或“没有”）示数。

1. 不能 没有 有

【分析】首先观察电路连接，电压表需并联在电路中，本题中电压表错误串联在电路里；电流表内阻极小相当于导线，电压表内阻极大相当于开路。开关闭合后，电压表串联使电路总电阻极大，根据欧姆定律可分析电流情况，进而判断各元件工作状态。
【解析】电流表内阻很小，相当于导线；电压表内阻很大，相当于开路。本题电路中，电压表串联在电路里，导致电路总电阻非常大，根据欧姆定律$I=\frac{U}{R}$，电路中的电流几乎为0，所以灯泡中没有电流，不能发光；电流表测量电路电流，电流几乎为0，因此电流表没有示数；此时电压表相当于直接接在电源两端，测量电源电压，所以电压表有示数。
【答案】不能 没有 有
【知识点】电流表使用、电压表使用、电路分析
【点评】本题考查电流表和电压表的正确使用，核心是理解电表内阻对电路的影响，属于基础电路分析题，需明确电表连接错误时的电路特点。
【难度系数】0.5

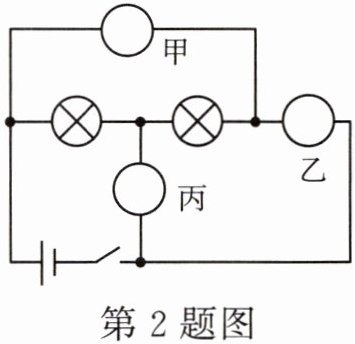

2.如图所示电路中,分别接入电流表或电压表。
如果两灯并联,甲应接,乙应接,丙应接;如果一个灯丝断了,丙表的示数(选填“变大”“变小”或“不变”)。

2. 电流表 电压表 电流表 变小
[解析]由题图可知,要使两灯的连接方式为并联,甲表只能是电流表,否则不能并联,所以乙表应是电压表,如果乙表再是电流表,电路会短路;而丙表如果为电压表,则会造成电路开路,所以丙表应是电流表;因此甲、丙处为电流表,乙处为电压表;丙表测量干路的电流,如果一个灯丝断了,根据并联电路干路的电流等于各支路电流之和,少了一个支路的电流,丙表的示数变小。

【分析】
要判断甲、乙、丙处接入的电表类型，需结合电流表（串联，相当于导线）和电压表（并联，相当于开路）的作用，根据并联电路的电流特点分析：两灯并联时，电流需分为两条独立支路，分别通过两个灯泡。若甲为电压表，会断开右灯所在支路，无法形成并联，故甲需为电流表；若乙为电流表，会直接连通电源两极造成短路，故乙需为电压表；若丙为电压表，会断开干路使电路不通，故丙需为电流表。当一个灯丝断了，并联电路中支路减少，干路电流等于各支路电流之和，因此丙表（测干路电流）示数会变小。
【解析】
1. 确定电表类型：
电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。
要使两灯并联，电流需分为两条支路：甲表需导通右灯支路，故甲接电流表；乙表若接电流表会造成电源短路，故乙接电压表；丙表需在干路汇合电流，故丙接电流表。
2. 分析丙表示数变化：
丙表测干路电流，根据并联电路电流规律，干路电流等于各支路电流之和。当一个灯丝断了，对应支路电流消失，总电流减小，因此丙表示数变小。
【答案】
电流表；电压表；电流表；变小
【知识点】
并联电路、电流表与电压表的使用、并联电路电流规律
【点评】
本题考查电流表和电压表的电路作用，以及并联电路的电流特点，需结合电表特性分析电路连接，属于基础电路题，需掌握电表的使用规则和并联电路的电流规律。
【难度系数】
0.5

[变式训练]

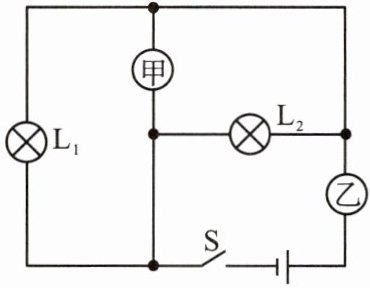

如图所示的电路，甲、乙是连接在电路中的两只电学仪表，闭合开关S后，小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均正常发光，则（）


A.甲是电流表，乙是电压表，灯$\mathrm{L}_1$和$\mathrm{L}_2$串联
B.甲是电流表，乙是电压表，灯$\mathrm{L}_1$和$\mathrm{L}_2$并联
C.甲是电压表，乙是电流表，灯$\mathrm{L}_1$和$\mathrm{L}_2$串联
D.甲是电压表，乙是电流表，灯$\mathrm{L}_1$和$\mathrm{L}_2$并联

[变式训练]D

【分析】
要判断甲、乙的电表类型及灯的连接方式，需明确电流表串联（相当于导线）、电压表并联（相当于开路）的使用规则。若甲为电流表，会短路L₁导致其不发光，排除A、B；若乙为电流表、甲为电压表，电流从电源正极经乙后分为两条支路，分别经过L₁和L₂，再汇合经开关回到电源负极，此时两灯并联，均正常发光，符合题意。
【解析】
根据电流表需串联在电路中（相当于导线）、电压表需并联在电路中（相当于开路）的规则：
1. 若甲是电流表，甲会直接并联在L₁两端，造成L₁短路，L₁无法发光，因此A、B选项错误；
2. 若乙是电流表，乙串联在干路中，符合电流表使用要求；甲是电压表，并联在电路中，符合电压表使用要求。此时电流路径为：电源正极→乙→分为两支，一支经L₁→开关S→电源负极，另一支经L₂→开关S→电源负极，因此L₁和L₂并联，均正常发光，故C错误，D正确。
【答案】
D
【知识点】
电流表使用；电压表使用；串并联电路判断
【点评】
本题考查电表的正确使用与电路连接方式的判断，核心是掌握电流表串联、电压表并联的特点，通过分析电流路径和短路情况即可得出结论，属于基础题型。
【难度系数】
0.6

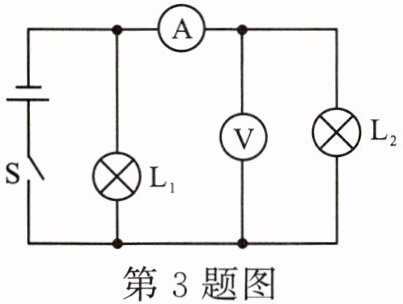

3.如图所示，电源电压不变，闭合开关S，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都发光，一段时间后，其中一个灯泡突然熄灭，而电压表示数不变，电流表示数几乎为零，由此判断发生故障的原因是。
。

3.$\mathrm{L}_2$断路

【分析】首先观察电路结构，确定$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表测量电源两端的电压，电流表测量$\mathrm{L}_2$支路的电流。根据故障现象：一个灯泡熄灭，电压表示数不变（说明电源正常，电压表仍能测电源电压），电流表示数几乎为零（说明$\mathrm{L}_2$支路无电流），结合并联电路的特点分析故障原因。
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表测电源电压，电流表测$\mathrm{L}_2$支路电流。若$\mathrm{L}_2$断路，则$\mathrm{L}_2$支路断开，电流表无示数（几乎为零），$\mathrm{L}_2$熄灭；而$\mathrm{L}_1$支路仍为通路，$\mathrm{L}_1$正常发光，电压表仍测电源电压，示数不变，符合题目描述的故障现象。若$\mathrm{L}_1$断路，则$\mathrm{L}_1$熄灭，$\mathrm{L}_2$支路正常，电流表有示数，不符合；若电路短路，会造成电源短路，两灯均熄灭，电压表示数为零，电流表示数过大，不符合。因此故障为$\mathrm{L}_2$断路。
【答案】$\mathrm{L}_2$断路
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题结合并联电路的特点，通过电流表、电压表的示数变化判断电路故障，需掌握各元件断路、短路时的现象，逐步推导得出结论。
【难度系数】0.5

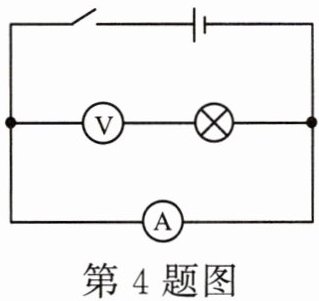

4.小红在做电学实验时，不慎将电压表和电流表的位置接反了(如图所示)，闭合开关后，其后果是（）

A.两表都烧坏
B.电压表不烧坏，电流表烧坏
C.两表都不烧坏
D.电流表不烧坏，电压表烧坏

4. B

【分析】首先明确电流表和电压表的使用特性：电流表内阻极小，相当于导线，需串联接入电路；电压表内阻极大，相当于开路，需并联在被测电路两端。本题中电压表与灯泡串联后，整体和电流表并联，闭合开关后，电流表直接接在电源两端，结合电表特性分析两表的工作状态。
【解析】根据电表特性，电流表相当于导线，电压表相当于开路。由电路图可知，闭合开关后，电流表直接并联在电源两端，由于电流表内阻很小，会造成电源短路，电路中电流过大，电流表会被烧坏；而电压表与灯泡串联后接在电源两端，因电压表内阻极大，电路中的电流非常小，所以电压表不会被烧坏。因此后果是电压表不烧坏，电流表烧坏，对应选项B。
【答案】B
【知识点】电流表使用、电压表使用、电路分析
【点评】本题考查电学实验中电表的正确使用，核心是理解电表的内阻特性，分析电路连接方式，难度适中，需学生掌握基础的电学器材使用规则。
【难度系数】0.5

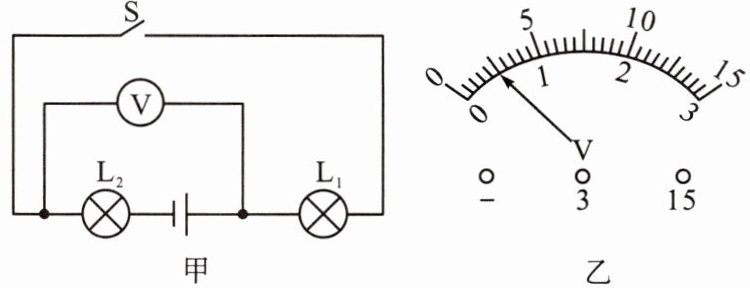

5.如图甲所示的电路中，闭合开关S，小灯泡L₁、L₂是串联的。若电源电压为3 V，使用适当的量程后，电压表的示数如图乙所示，则L₁两端的电压是 V；L₂两端的电压是 V。若开关断开，则电压表示数为 V。

5. 0.5 2.5 3

【分析】首先判断电路中L₁、L₂的连接方式为串联，明确电压表并联在L₁两端，测量L₁的电压；根据电源电压确定电压表量程，读取L₁的电压；利用串联电路总电压等于各部分电压之和，计算L₂的电压；开关断开时，电压表串联在电路中，相当于测电源电压，由此得出电压表示数。
【解析】
1. 电路分析：闭合开关S，电流依次经过L₂、开关S、L₁，回到电源负极，故L₁、L₂串联；电压表并联在L₁两端，测量L₁两端的电压。
2. 电压表读数：电源电压为3V，因此电压表选用0~3V量程，该量程分度值为0.1V，由图乙可知指针示数为0.5V，即L₁两端电压U₁=0.5V。
3. L₂两端电压：根据串联电路电压规律U=U₁+U₂，可得L₂两端电压U₂=U - U₁=3V - 0.5V=2.5V。
4. 开关断开时：开关断开后，电压表串联在电路中，由于电压表内阻极大，此时电压表相当于直接接在电源两端，测量电源电压，故电压表示数为3V。
【答案】0.5；2.5；3
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压特点、电压表的读数及特殊情况下电压表示数的判断，需明确电压表的测量对象，熟练运用串联电路电压规律，难度适中。
【难度系数】0.6

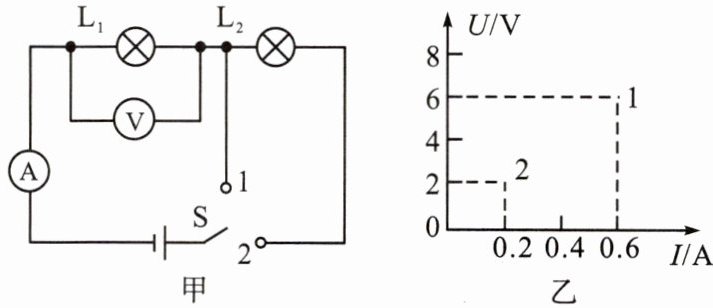

6.如图甲所示,当开关S由接1转到接2时,电压表示数变化如图乙所示,则电源电压是V。当开关S接2时,灯泡L₂两端的电压是V,此时若灯L₁被短路,则电压表的示数为V。

6. 6 4 0
[解析]由电路图可知,当S接1时,电路为$\mathrm{L}_1$的简单电路,电压表测电源电压,由题图乙可知,电源电压$U=6\ \mathrm{V}$。当S接2时,两灯泡串联,电压表测$\mathrm{L}_1$两端的电压,由题图乙可知,$U_1=2\ \mathrm{V}$;串联电路中总电压等于各部分电路电压之和,灯泡$\mathrm{L}_2$两端的电压$U_2=U-U_1=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$。若灯$\mathrm{L}_1$短路,电压表测量一段导线的电压,由于导线不分电压,电压表示数为$0\ \mathrm{V}$。

【分析】首先明确开关S接1和接2时的电路连接方式及电压表的测量对象：当S接1时，电路为L₁的简单电路，电压表测电源电压；当S接2时，L₁与L₂串联，电压表测L₁两端的电压。结合图乙的U-I图像，对应不同电流下的电压值，利用串联电路电压规律计算L₂两端的电压；若L₁短路，电压表相当于接在导线上，导线无电压，据此判断电压表示数。
【解析】1. 当开关S接1时，电路为L₁的简单电路，电压表测电源电压，由图乙可知，此时电压为6V，故电源电压$U=6\ \mathrm{V}$；
2. 当开关S接2时，L₁与L₂串联，电压表测L₁两端的电压，由图乙可知，此时L₁两端电压$U_1=2\ \mathrm{V}$，根据串联电路总电压等于各部分电压之和，可得L₂两端的电压$U_2=U-U_1=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$；
3. 若灯L₁被短路，电压表并联在短路的L₁两端，相当于测导线的电压，导线不分电压，因此电压表示数为$0\ \mathrm{V}$。
【答案】6 4 0
【知识点】串联电路电压规律、电压表使用、电路故障分析
【点评】本题结合电路图和U-I图像，考查串联电路的电压规律，关键是正确判断开关不同位置时电压表的测量对象，属于基础电路分析题，难度适中。
【难度系数】0.6
