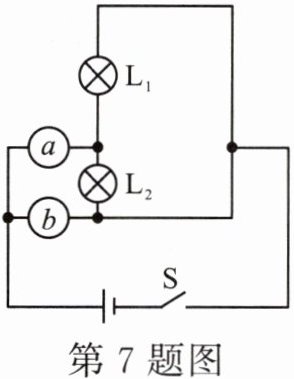

7.如图所示，其中a、b两处为电表，两个完全相同的小灯泡接入电源电压为3 V的电路，为了使灯$\mathrm{L}_1$和$\mathrm{L}_2$均能发光，则a处应为
电流
表，$\mathrm{L}_2$两端的电压为3
V。答案
7. 电流 3
解析
【分析】要使灯$\mathrm{L}_1$和$\mathrm{L}_2$均发光，需结合电流表、电压表的特性判断电表类型：电流表相当于导线，需串联在电路中；电压表相当于开路，需并联在电路中。若a处为电压表，$\mathrm{L}_1$所在支路会断路，无法发光，因此a必须为电流表，保证$\mathrm{L}_1$形成通路；此时$\mathrm{L}_2$的两端直接连接到电源两端，可正常发光。
【解析】1. 判断a处电表：若a为电压表，$\mathrm{L}_1$支路断开，不能发光，故a处应为电流表，使$\mathrm{L}_1$有电流通过；2. 计算$\mathrm{L}_2$两端电压：此时$\mathrm{L}_2$直接并联在电源两端，电源电压为3V，根据并联电路电压规律，各支路电压等于电源电压，因此$\mathrm{L}_2$两端电压为3V。
【答案】电流；3
【知识点】电流表使用；电压表使用；并联电路电压规律
【点评】本题考查电路中电表的判断及电压计算，核心是掌握电流表、电压表的作用，明确电路连接方式，属于基础电路分析题。
【难度系数】0.3
【解析】1. 判断a处电表：若a为电压表，$\mathrm{L}_1$支路断开，不能发光，故a处应为电流表，使$\mathrm{L}_1$有电流通过；2. 计算$\mathrm{L}_2$两端电压：此时$\mathrm{L}_2$直接并联在电源两端，电源电压为3V，根据并联电路电压规律，各支路电压等于电源电压，因此$\mathrm{L}_2$两端电压为3V。
【答案】电流；3
【知识点】电流表使用；电压表使用；并联电路电压规律
【点评】本题考查电路中电表的判断及电压计算，核心是掌握电流表、电压表的作用，明确电路连接方式，属于基础电路分析题。
【难度系数】0.3

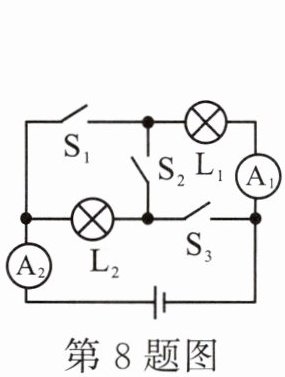

8. 对于如图所示的电路：
(1)若只闭合$\mathrm{S}_2$，电流表$\mathrm{A}_1$的示数为0.2 A，则电流表$\mathrm{A}_2$的示数为
(2)若要使两灯并联，应闭合开关
(3)当$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$均闭合时，电流表
(1)若只闭合$\mathrm{S}_2$，电流表$\mathrm{A}_1$的示数为0.2 A，则电流表$\mathrm{A}_2$的示数为
0.2
A。(2)若要使两灯并联，应闭合开关
$\mathrm{S}_1$、$\mathrm{S}_3$
，此时电流表$\mathrm{A}_1$的示数为0.6 A，电流表$\mathrm{A}_2$的示数为0.9 A，则通过灯$\mathrm{L}_1$的电流为0.6
A，通过灯$\mathrm{L}_2$的电流为0.3
A。(3)当$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$均闭合时，电流表
$\mathrm{A}_2$
可能被毁坏。答案
8.(1)0.2 (2)$\mathrm{S}_1$、$\mathrm{S}_3$ 0.6 0.3 (3)$\mathrm{A}_2$
解析
【分析】
先分析不同开关状态下的电路连接形式，明确电流表测量的电流对象，结合串联、并联电路的电流规律及短路的特点解题：
（1）只闭合S₂时，判断电路是串联，利用串联电流处处相等的规律；
（2）要使两灯并联，需让电流分成两条独立支路，确定闭合的开关，再根据并联干路电流等于支路电流之和计算；
（3）三个开关都闭合时，判断是否形成电源短路，确定被毁坏的电流表。
【解析】
（1）只闭合S₂时，电流路径为：电源正极→A₂→L₂→S₂→L₁→A₁→电源负极，L₁与L₂串联，串联电路各处电流相等，已知A₁示数为0.2A，因此A₂的示数也为0.2A；
（2）要使两灯并联，需闭合开关S₁、S₃：此时电流分为两条支路，支路1为电源正极→A₂→S₁→L₁→A₁→电源负极（A₁测L₁的电流），支路2为电源正极→A₂→L₂→S₃→A₁→电源负极；电流表A₂测干路总电流（0.9A），已知A₁示数（L₁的电流）为0.6A，根据并联电路电流规律，通过L₂的电流为I₂=I总 - I₁=0.9A -0.6A=0.3A；
（3）当S₁、S₂、S₃均闭合时，电流路径为：电源正极→A₂→S₂→S₃→A₁→电源负极，形成电源短路，干路电流表A₂的电流极大，会被毁坏。
【答案】
(1)0.2；(2)S₁、S₃；0.6；0.3；(3)A₂
【知识点】
串联电路电流规律；并联电路电流规律；电路的短路状态
【点评】
本题考查电路分析与电流规律的应用，关键是准确判断开关闭合时的电路连接方式，区分串联、并联和短路，结合电流规律计算，是初中电路的基础题型。
【难度系数】
0.5
先分析不同开关状态下的电路连接形式，明确电流表测量的电流对象，结合串联、并联电路的电流规律及短路的特点解题：
（1）只闭合S₂时，判断电路是串联，利用串联电流处处相等的规律；
（2）要使两灯并联，需让电流分成两条独立支路，确定闭合的开关，再根据并联干路电流等于支路电流之和计算；
（3）三个开关都闭合时，判断是否形成电源短路，确定被毁坏的电流表。
【解析】
（1）只闭合S₂时，电流路径为：电源正极→A₂→L₂→S₂→L₁→A₁→电源负极，L₁与L₂串联，串联电路各处电流相等，已知A₁示数为0.2A，因此A₂的示数也为0.2A；
（2）要使两灯并联，需闭合开关S₁、S₃：此时电流分为两条支路，支路1为电源正极→A₂→S₁→L₁→A₁→电源负极（A₁测L₁的电流），支路2为电源正极→A₂→L₂→S₃→A₁→电源负极；电流表A₂测干路总电流（0.9A），已知A₁示数（L₁的电流）为0.6A，根据并联电路电流规律，通过L₂的电流为I₂=I总 - I₁=0.9A -0.6A=0.3A；
（3）当S₁、S₂、S₃均闭合时，电流路径为：电源正极→A₂→S₂→S₃→A₁→电源负极，形成电源短路，干路电流表A₂的电流极大，会被毁坏。
【答案】
(1)0.2；(2)S₁、S₃；0.6；0.3；(3)A₂
【知识点】
串联电路电流规律；并联电路电流规律；电路的短路状态
【点评】
本题考查电路分析与电流规律的应用，关键是准确判断开关闭合时的电路连接方式，区分串联、并联和短路，结合电流规律计算，是初中电路的基础题型。
【难度系数】
0.5

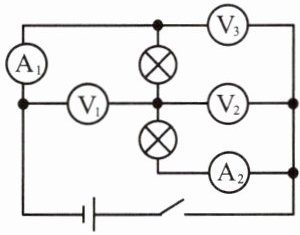

9. 如图所示的电路中，闭合开关，电压表示数分别为$U_1$、$U_2$和$U_3$，电流表的示数分别为$I_1$和$I_2$，则下列关系中正确的是（
A.$U_1=U_2=U_3$，$I_1=I_2$
B.$U_1+U_2=U_3$，$I_1=I_2$
C.$U_1=U_2=U_3$，$I_1＞I_2$
D.$U_1=U_2+U_3$，$I_1=I_2$
B
）A.$U_1=U_2=U_3$，$I_1=I_2$
B.$U_1+U_2=U_3$，$I_1=I_2$
C.$U_1=U_2=U_3$，$I_1＞I_2$
D.$U_1=U_2+U_3$，$I_1=I_2$
答案
9. B
解析
【分析】首先处理电表的等效：电流表相当于导线，电压表相当于开路，以此判断电路连接方式；再分析各电表测量的物理量，结合串联电路的电流、电压规律推导关系。
【解析】
1. 判断电路连接：把电流表视为导线、电压表视为开路，电流路径为：电源正极→A₁→上方灯泡→下方灯泡→A₂→开关→电源负极，因此两灯泡串联。
2. 电流关系：串联电路中电流处处相等，所以电流表A₁、A₂的示数相等，即I₁=I₂，排除A、C选项。
3. 电压关系：电压表V₁并联在下方灯泡两端，测其电压U₁；V₂并联在上方灯泡两端，测其电压U₂；V₃并联在两灯泡的总两端，测总电压U₃。根据串联电路电压规律：总电压等于各部分电压之和，即U₃=U₁+U₂，排除D选项。
综上，正确选项为B。
【答案】B
【知识点】串联电路电流规律、串联电路电压规律、电流表与电压表的使用
【点评】本题考查串联电路的电流、电压规律，核心是正确分析电路连接和电表测量对象，属于基础电路应用题目，需掌握电表的等效处理方法。
【难度系数】0.6
【解析】
1. 判断电路连接：把电流表视为导线、电压表视为开路，电流路径为：电源正极→A₁→上方灯泡→下方灯泡→A₂→开关→电源负极，因此两灯泡串联。
2. 电流关系：串联电路中电流处处相等，所以电流表A₁、A₂的示数相等，即I₁=I₂，排除A、C选项。
3. 电压关系：电压表V₁并联在下方灯泡两端，测其电压U₁；V₂并联在上方灯泡两端，测其电压U₂；V₃并联在两灯泡的总两端，测总电压U₃。根据串联电路电压规律：总电压等于各部分电压之和，即U₃=U₁+U₂，排除D选项。
综上，正确选项为B。
【答案】B
【知识点】串联电路电流规律、串联电路电压规律、电流表与电压表的使用
【点评】本题考查串联电路的电流、电压规律，核心是正确分析电路连接和电表测量对象，属于基础电路应用题目，需掌握电表的等效处理方法。
【难度系数】0.6

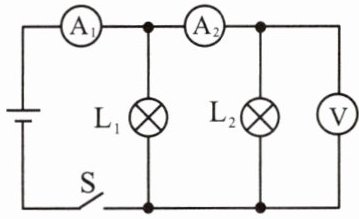

10. 如图所示，开关S闭合，两个灯均正常发光，电流表$\mathrm{A}_1$的示数为0.8 A，电流表$\mathrm{A}_2$的示数为0.5 A，电压表的示数为8 V。下列判断不正确的是（
A.通过灯$\mathrm{L}_1$的电流为0.3 A
B.灯$\mathrm{L}_1$两端的电压为8 V
C.灯$\mathrm{L}_2$两端的电压为8 V
D.电源两端的电压为16 V
D
）A.通过灯$\mathrm{L}_1$的电流为0.3 A
B.灯$\mathrm{L}_1$两端的电压为8 V
C.灯$\mathrm{L}_2$两端的电压为8 V
D.电源两端的电压为16 V
答案
10. D
解析
【分析】首先判断电路连接方式：由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联；电流表$\mathrm{A}_1$测干路总电流，电流表$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流，电压表$\mathrm{V}$测并联电路两端的电压（即电源电压）。结合并联电路的电流、电压规律，逐一分析选项即可判断正误。
【解析】
1. 电路与电表测量对象：$\mathrm{L}_1$和$\mathrm{L}_2$并联，$\mathrm{A}_1$示数为干路电流$I=0.8\ \mathrm{A}$，$\mathrm{A}_2$示数为$\mathrm{L}_2$的电流$I_2=0.5\ \mathrm{A}$，电压表示数为电源电压$U=8\ \mathrm{V}$。
2. 电流分析：根据并联电路电流规律（干路电流等于各支路电流之和），通过$\mathrm{L}_1$的电流$I_1=I-I_2=0.8\ \mathrm{A}-0.5\ \mathrm{A}=0.3\ \mathrm{A}$，故A选项正确。
3. 电压分析：根据并联电路电压规律（各支路电压等于电源电压），$\mathrm{L}_1$两端电压$U_1=U=8\ \mathrm{V}$，$\mathrm{L}_2$两端电压$U_2=U=8\ \mathrm{V}$，电源电压$U=8\ \mathrm{V}$。因此B、C选项正确，D选项（电源电压为$16\ \mathrm{V}$）错误。
【答案】D
【知识点】并联电路电流规律、并联电路电压规律、电表的测量对象判断
【点评】本题考查并联电路的基本规律，核心是先明确电路连接方式和各电表的作用，属于基础题型，难度较低。
【难度系数】0.3
【解析】
1. 电路与电表测量对象：$\mathrm{L}_1$和$\mathrm{L}_2$并联，$\mathrm{A}_1$示数为干路电流$I=0.8\ \mathrm{A}$，$\mathrm{A}_2$示数为$\mathrm{L}_2$的电流$I_2=0.5\ \mathrm{A}$，电压表示数为电源电压$U=8\ \mathrm{V}$。
2. 电流分析：根据并联电路电流规律（干路电流等于各支路电流之和），通过$\mathrm{L}_1$的电流$I_1=I-I_2=0.8\ \mathrm{A}-0.5\ \mathrm{A}=0.3\ \mathrm{A}$，故A选项正确。
3. 电压分析：根据并联电路电压规律（各支路电压等于电源电压），$\mathrm{L}_1$两端电压$U_1=U=8\ \mathrm{V}$，$\mathrm{L}_2$两端电压$U_2=U=8\ \mathrm{V}$，电源电压$U=8\ \mathrm{V}$。因此B、C选项正确，D选项（电源电压为$16\ \mathrm{V}$）错误。
【答案】D
【知识点】并联电路电流规律、并联电路电压规律、电表的测量对象判断
【点评】本题考查并联电路的基本规律，核心是先明确电路连接方式和各电表的作用，属于基础题型，难度较低。
【难度系数】0.3

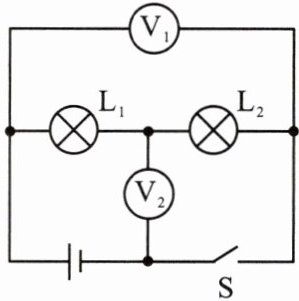

11. 如图所示，电源电压不变，闭合开关S，电压表V₁的示数为6 V，电压表V₂的示数为4 V。下列说法正确的是（
A.L₁两端电压为4 V
B.L₁与L₂电流之比为2:1
C.若灯L₁发生断路，灯L₂不能继续发光
D.断开开关，只将电压表V₂换成电流表，则L₁与L₂串联
C
）A.L₁两端电压为4 V
B.L₁与L₂电流之比为2:1
C.若灯L₁发生断路，灯L₂不能继续发光
D.断开开关，只将电压表V₂换成电流表，则L₁与L₂串联
答案
11. C
解析
【分析】
首先判断电路连接：闭合开关S后，电流只有一条路径，L₁与L₂串联。接着确定电压表测量对象：电压表V₁并联在电源两端，测电源电压；电压表V₂并联在L₂两端，测L₂的电压。再根据串联电路的电压、电流规律，结合各选项逐一分析判断。
【解析】
闭合开关S时，L₁与L₂串联：
1. 电压表V₁测电源电压，故电源电压U=6V；电压表V₂测L₂两端电压，故U₂=4V。根据串联电路电压规律，L₁两端电压U₁=U-U₂=6V-4V=2V，因此选项A错误。
2. 串联电路中电流处处相等，故L₁与L₂的电流之比为1:1，选项B错误。
3. 若L₁断路，整个电路断开，无电流通过L₂，灯L₂不能发光，选项C正确。
4. 断开开关，将V₂换成电流表，电流表相当于导线，此时L₂被短路，电路为L₁的简单电路，并非L₁与L₂串联，选项D错误。
【答案】
C
【知识点】
串联电路电压规律；串联电路电流特点；电表的使用
【点评】
本题考查串联电路的特点及电表的作用，需准确判断电路连接方式和电表测量对象，结合串并联电路规律分析各选项，属于电路基础题型。
【难度系数】
0.6
首先判断电路连接：闭合开关S后，电流只有一条路径，L₁与L₂串联。接着确定电压表测量对象：电压表V₁并联在电源两端，测电源电压；电压表V₂并联在L₂两端，测L₂的电压。再根据串联电路的电压、电流规律，结合各选项逐一分析判断。
【解析】
闭合开关S时，L₁与L₂串联：
1. 电压表V₁测电源电压，故电源电压U=6V；电压表V₂测L₂两端电压，故U₂=4V。根据串联电路电压规律，L₁两端电压U₁=U-U₂=6V-4V=2V，因此选项A错误。
2. 串联电路中电流处处相等，故L₁与L₂的电流之比为1:1，选项B错误。
3. 若L₁断路，整个电路断开，无电流通过L₂，灯L₂不能发光，选项C正确。
4. 断开开关，将V₂换成电流表，电流表相当于导线，此时L₂被短路，电路为L₁的简单电路，并非L₁与L₂串联，选项D错误。
【答案】
C
【知识点】
串联电路电压规律；串联电路电流特点；电表的使用
【点评】
本题考查串联电路的特点及电表的作用，需准确判断电路连接方式和电表测量对象，结合串并联电路规律分析各选项，属于电路基础题型。
【难度系数】
0.6

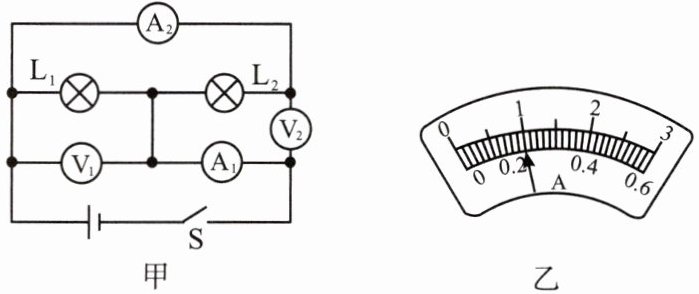

12.小明同学按图甲所示的电路进行实验，已知电源由四节新干电池组成。闭合开关S后，电流表$\mathrm{A}_1$和$\mathrm{A}_2$的指针均指在图乙所示的位置。下列说法正确的是（
A.电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为$0.2\ \mathrm{A}$、$1.0\ \mathrm{A}$
B.电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数均为$1.0\ \mathrm{A}$
C.电压表$\mathrm{V}_1$、$\mathrm{V}_2$的示数分别为$2\ \mathrm{V}$、$4\ \mathrm{V}$
D.电压表$\mathrm{V}_1$、$\mathrm{V}_2$的示数均为$6\ \mathrm{V}$
D
）A.电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为$0.2\ \mathrm{A}$、$1.0\ \mathrm{A}$
B.电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数均为$1.0\ \mathrm{A}$
C.电压表$\mathrm{V}_1$、$\mathrm{V}_2$的示数分别为$2\ \mathrm{V}$、$4\ \mathrm{V}$
D.电压表$\mathrm{V}_1$、$\mathrm{V}_2$的示数均为$6\ \mathrm{V}$
答案
12. D
解析
【分析】先明确电路：图甲中L₁与L₂并联，电流表A₂测L₁支路电流，A₁测干路电流，电压表V₁、V₂均测电源电压。电源由四节新干电池组成，总电压为6V；干路电流大于支路电流，两电流表指针位置相同，说明量程不同，据此判断电流表示数，再结合并联电路电压规律判断电压表示数，即可选出正确选项。
【解析】
1. 电路分析：由图甲可知，L₁与L₂并联；电流表A₂与L₁串联，测L₁支路的电流；电流表A₁在干路，测电路总电流；电压表V₁、V₂均并联在电源两端，测量电源电压。
2. 电源电压计算：一节新干电池电压为1.5V，四节新干电池的总电压U=4×1.5V=6V。根据并联电路的电压规律，各支路电压等于电源电压，因此V₁、V₂的示数均为6V，故选项C错误，选项D正确。
3. 电流表示数判断：并联电路中干路电流等于各支路电流之和，因此A₁的示数大于A₂的示数。两表指针位置相同，说明使用的量程不同：A₁测干路电流，选用0~3A量程，分度值0.1A，读数为1.0A；A₂测支路电流，选用0~0.6A量程，分度值0.02A，读数为0.2A，故选项A、B错误。
综上，正确答案为D。
【答案】D
【知识点】并联电路电流规律、并联电路电压规律
【点评】本题关键是正确分析电路中电表的测量对象，利用并联电路的电流、电压规律，结合电流表量程的判断（指针位置相同时，大量程读数是小量程的5倍）解题，属于中等难度题。
【难度系数】0.5
【解析】
1. 电路分析：由图甲可知，L₁与L₂并联；电流表A₂与L₁串联，测L₁支路的电流；电流表A₁在干路，测电路总电流；电压表V₁、V₂均并联在电源两端，测量电源电压。
2. 电源电压计算：一节新干电池电压为1.5V，四节新干电池的总电压U=4×1.5V=6V。根据并联电路的电压规律，各支路电压等于电源电压，因此V₁、V₂的示数均为6V，故选项C错误，选项D正确。
3. 电流表示数判断：并联电路中干路电流等于各支路电流之和，因此A₁的示数大于A₂的示数。两表指针位置相同，说明使用的量程不同：A₁测干路电流，选用0~3A量程，分度值0.1A，读数为1.0A；A₂测支路电流，选用0~0.6A量程，分度值0.02A，读数为0.2A，故选项A、B错误。
综上，正确答案为D。
【答案】D
【知识点】并联电路电流规律、并联电路电压规律
【点评】本题关键是正确分析电路中电表的测量对象，利用并联电路的电流、电压规律，结合电流表量程的判断（指针位置相同时，大量程读数是小量程的5倍）解题，属于中等难度题。
【难度系数】0.5
13.在如图所示电路中，电压表$\mathrm{V}_1$示数为9 V，$\mathrm{V}_2$示数为7 V。若电源电压为12 V，则灯$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$两端的电压为多少？
答案
13. 解:由题图可知,三盏灯串联,$\mathrm{V}_1$并联在$\mathrm{L}_1$和$\mathrm{L}_2$两端,测的是$\mathrm{L}_1$与$\mathrm{L}_2$的电压之和,则$U_1+U_2=9\ \mathrm{V}···①$,$\mathrm{V}_2$并联在$\mathrm{L}_2$和$\mathrm{L}_3$两端,测的是$\mathrm{L}_2$与$\mathrm{L}_3$的电压之和,则$U_2+U_3=7\ \mathrm{V}···②$,电源电压是$12\ \mathrm{V}$,则$U_1+U_2+U_3=12\ \mathrm{V}···③$,③$-$①得$U_3=3\ \mathrm{V}$,③$-$②得$U_1=5\ \mathrm{V}···④$,将④代入①可得$U_2=4\ \mathrm{V}$,所以灯$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$两端的电压分别为$5\ \mathrm{V}$、$4\ \mathrm{V}$、$3\ \mathrm{V}$。
解析
【分析】首先明确电路中三盏灯的连接方式为串联，再判断电压表的测量对象：电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$和$\mathrm{L}_2$两端，测量的是$\mathrm{L}_1$与$\mathrm{L}_2$的总电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$和$\mathrm{L}_3$两端，测量的是$\mathrm{L}_2$与$\mathrm{L}_3$的总电压；电源电压等于三盏灯两端的电压之和。接下来根据串联电路的电压规律，列出三个关于电压的方程，通过解方程组即可求出每盏灯两端的电压。
【解析】由题图可知，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联，电压表$\mathrm{V}_1$测$\mathrm{L}_1$和$\mathrm{L}_2$两端的总电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$两端的总电压，电源电压$U=12\ \mathrm{V}$。根据串联电路的电压规律：
$U_1 + U_2 = U_{\mathrm{V}_1} = 9\ \mathrm{V}$ ①
$U_2 + U_3 = U_{\mathrm{V}_2} = 7\ \mathrm{V}$ ②
$U_1 + U_2 + U_3 = U = 12\ \mathrm{V}$ ③
用③式减去①式，得：$U_3 = 12\ \mathrm{V} - 9\ \mathrm{V} = 3\ \mathrm{V}$；
用③式减去②式，得：$U_1 = 12\ \mathrm{V} - 7\ \mathrm{V} = 5\ \mathrm{V}$；
将$U_1=5\ \mathrm{V}$代入①式，得：$U_2 = 9\ \mathrm{V} - 5\ \mathrm{V} = 4\ \mathrm{V}$。
【答案】$\mathrm{L}_1$两端电压为5 V，$\mathrm{L}_2$两端电压为4 V，$\mathrm{L}_3$两端电压为3 V
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，核心是准确判断电压表的测量对象，利用总电压与各部分电压的关系列方程求解，属于电学基础题型，难度适中。
【难度系数】0.6
【解析】由题图可知，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联，电压表$\mathrm{V}_1$测$\mathrm{L}_1$和$\mathrm{L}_2$两端的总电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$两端的总电压，电源电压$U=12\ \mathrm{V}$。根据串联电路的电压规律：
$U_1 + U_2 = U_{\mathrm{V}_1} = 9\ \mathrm{V}$ ①
$U_2 + U_3 = U_{\mathrm{V}_2} = 7\ \mathrm{V}$ ②
$U_1 + U_2 + U_3 = U = 12\ \mathrm{V}$ ③
用③式减去①式，得：$U_3 = 12\ \mathrm{V} - 9\ \mathrm{V} = 3\ \mathrm{V}$；
用③式减去②式，得：$U_1 = 12\ \mathrm{V} - 7\ \mathrm{V} = 5\ \mathrm{V}$；
将$U_1=5\ \mathrm{V}$代入①式，得：$U_2 = 9\ \mathrm{V} - 5\ \mathrm{V} = 4\ \mathrm{V}$。
【答案】$\mathrm{L}_1$两端电压为5 V，$\mathrm{L}_2$两端电压为4 V，$\mathrm{L}_3$两端电压为3 V
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，核心是准确判断电压表的测量对象，利用总电压与各部分电压的关系列方程求解，属于电学基础题型，难度适中。
【难度系数】0.6
