1. 家庭中的各种家用电器为我们提供了舒适便捷的生活条件。
(1)我国家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为V，这些用电器是（填“串联”或“并联”）的。
(2)用电器与控制它的开关是（填“串联”或“并联”）的。
2. 某家庭电路如图所示，请在图中括号中标出相线和中性线。

任务二:排查隐患——梳理家庭电路中常见的安全问题
3. 家庭电路中有时会发生短路现象，短路时导线温度急剧升高，很容易造成火灾，为此要尽量避免发生短路现象，下列不会造成短路现象的是（）
A.改装电路时使相线和中性线直接连通 B.电线绝缘皮被刮破或烤焦
C.用电器使用年限过长，绝缘皮老化 D.三孔插座的保护线发生断路
4. 炎炎夏日，酷暑难耐，空调成了家中的避暑神器。小荣家里发生了一件奇怪的事，每次打开空调时，都会使总开关跳闸而停电。下列分析正确的是（）
A.一定是干路总电流过大造成的 B.一定是空调的功率过大造成的
C.一定是空调内发生短路造成的 D.一定是总开关的额定电流太大造成的

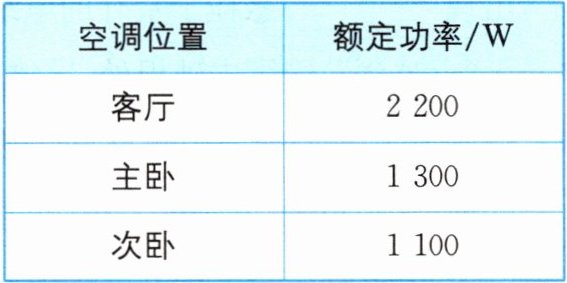

5. 考虑到小荣家夏季用电高峰时，客厅、主卧、次卧的3台空调需同时工作，选购电线前需先明确电路连接方式与电线规格。相关参数如下表所示，请完成分析：
表一 表二
(1)3台空调在家庭电路中应采用（填“串联”或“并联”）连接，理由是。
(2)为保证电线长期安全使用，实际通过电线的电流不应超过安全载流量的80%。若小荣家其他用电器的总功率为2000 W，综合安全性和经济性，小荣应购买mm²规格的铜线做入户电线。
(3)若选用10.0 mm²规格的铜线做入户电线，小荣家（填“能”或“不能”）再安装一台额定功率为3600 W的速热式电热水器。

1.(1)220；并联 (2)串联
2. 【解】如图所示。
3. D
4. A 【点拨】家庭电路中空气开关跳闸，一定是电路中的电流过大造成的，电流过大的原因可能是电路中发生了短路，也可能是用电器的总功率过大，故A符合题意，BCD不符合题意。故选A。
5. (1)并联；3台空调能够独立工作，互不干涉 (2)6.0 (3)能

【分析】
逐个问题梳理解题思路：
1. 回忆我国家庭电路标准电压，结合用电器工作需求判断连接方式；开关需控制用电器通断，据此判断连接关系。
2. 依据家庭电路电压特点（相线与中性线间电压220V、中性线与大地间电压0V），判断图中相线和中性线的标注。
3. 明确短路的定义（相线与中性线直接连通），逐一分析选项是否会引发短路。
4. 总开关跳闸的本质是电路电流过大，电流过大的原因是短路或总功率过大，据此分析选项。
5. 家庭用电器需独立工作，判断连接方式；结合总功率、安全载流量要求，计算并选择合适的电线规格；根据电线载流量判断能否安装热水器。
【解析】
1. (1)我国家庭电路的标准电压为220V，为使各用电器工作时互不影响，电灯、电视机等用电器采用并联连接；(2)开关需控制用电器的通断，因此开关与用电器串联。
2. 根据家庭电路电压特点：相线（火线）与中性线（零线）间电压为220V，中性线与大地间电压为0V，故图中上方括号标注“相线”，下方括号标注“中性线”。
3. 短路是相线与中性线直接连通：A选项相线和中性线直接连通属于短路；B选项电线绝缘皮刮破/烤焦会导致相线中性线接触短路；C选项绝缘皮老化也会引发相线中性线短路；D选项三孔插座保护线（地线）断路，不会造成相线中性线短路，故选D。
4. 家庭电路总开关跳闸的本质是电路中电流过大，电流过大的原因是电路短路或用电器总功率过大。A选项“一定是干路总电流过大”符合跳闸的本质原因；B、C、D选项的“一定”表述错误，故选A。
5. (1)家庭电路中，各用电器需要独立工作、互不影响，因此3台空调采用并联连接；(2)总功率约为5600W，总电流约25.5A，电线安全载流量需满足80%要求，对应6.0mm²铜线符合要求；(3)10.0mm²铜线安全载流量更大，能容纳额定功率3600W的热水器，故填“能”。
【答案】
1.(1)220；并联 (2)串联
2. 图中上方括号标注“相线”，下方括号标注“中性线”
3. D
4. A
5.(1)并联；3台空调能够独立工作，互不干涉 (2)6.0 (3)能
【知识点】
家庭电路电压、串并联电路、家庭电路安全
【点评】
本题围绕家庭电路核心知识点展开，涵盖电压、连接方式、短路判断、跳闸原因及电线规格选择，是家庭电路的基础考点，需结合实际应用理解。
【难度系数】
0.5
