五、综合题（15分）

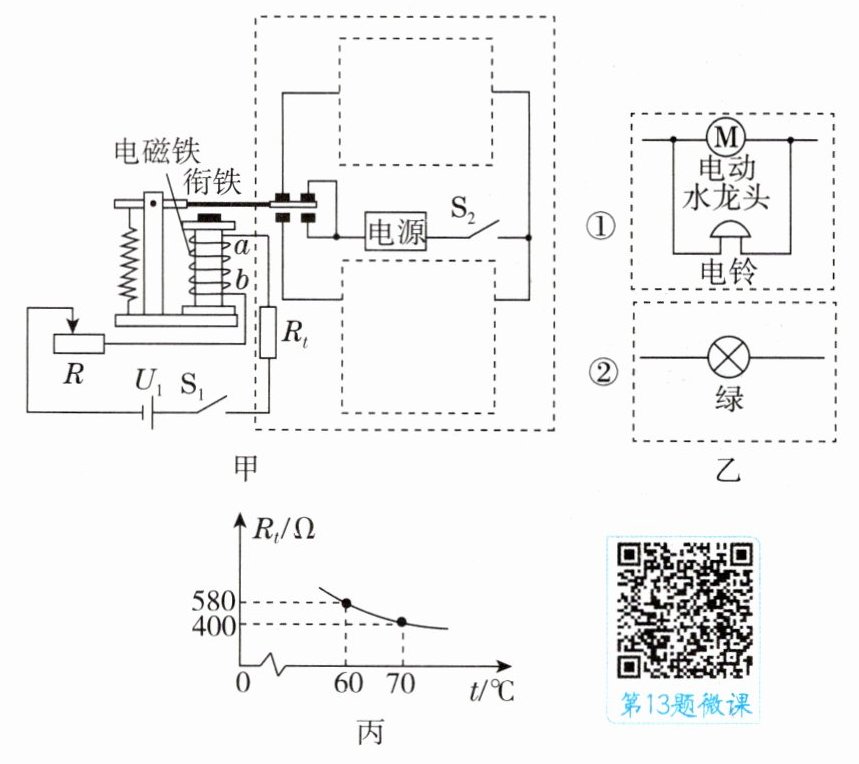

13. [宿迁宿豫区一模] 科技小组的同学设计了一个自动灭火报警模拟装置，如图甲所示，电源$U_1$为18 V，电磁铁线圈的电阻为200 Ω。如图丙所示为热敏电阻$R_t$的阻值随温度$t$变化的图像。工作时开关$S_1$、$S_2$闭合，无火情时绿灯亮；当通过电磁铁线圈$ab$的电流大于或等于10 mA时，衔铁被吸下，电铃报警同时电动水龙头喷水。
(1)将图乙中的元件序号分别填入图甲中的虚线框内完成电路；工作时当温度升高，电磁铁磁性（填“增强”或“减弱”）。
(2)若温度达到或超过60 ℃时，电铃报警，则滑动变阻器最大阻值不能小于Ω。
(3)按以下步骤对(2)中电路进行调试：
①将$R_t$换成电阻箱，调节电阻箱阻值为Ω，闭合开关$S_1$、$S_2$，调节滑动变阻器，直到；
②断开开关$S_1$，将电阻箱换成$R_t$，完成调试。
(4)若要求温度达到或超过70 ℃时电铃报警，对(3)中已调试好的电路，其他条件不变，若电源电压可调，则将电源电压调为多少？

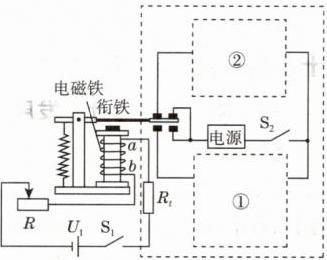

13.【解】(1)如图所示;增强

(2)1 020
(3)①580;电铃报警(或衔铁被吸下)
(4)若要求温度达到或超过70 ℃时电铃报警,则报警电流仍为10 mA不变,滑动变阻器接入电路的电阻不变,由图丙可知,热敏电阻的阻值为400 Ω,所以电源电压$U=I(R_t'+R_线+R_滑)=10×10^{-3}\ \mathrm{A}×(400\ \Omega+200\ \Omega+1\ 020\ \Omega)=16.2\ \mathrm{V}$,即将电源电压调为16.2 V。
