1[2025浙江宁波模拟]下列事例中,不属于利用电热工作的是 ()

A.用家用电饭锅煮米饭
B.用电烙铁焊接电器元件
C.用电热孵卵器孵小鸡
D.用继电器作烟雾报警器

D 【解析】用家用电饭锅煮米饭、用电烙铁焊接电器元件、用电热孵卵器孵小鸡,都是将电能转化为内能,都是利用电热工作的,A、B、C不符合题意;用继电器作烟雾报警器利用的是电流的磁效应,D符合题意。故选D。

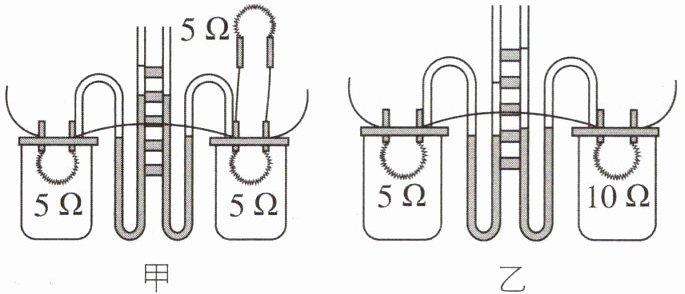

2[2025浙江杭州质检] 如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。透明容器中均密封着等量的空气，U形管中液面高度差的变化可以反映容器内空气温度的变化。下列说法正确的是 ()


A.甲实验是为了研究电流产生的热量与电阻的关系
B.甲实验通电一段时间后，左侧容器内空气吸收的热量更多
C.乙实验是为了研究电流产生的热量与电流的关系
D.乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小

B 【解析】甲实验中,两个5 Ω的电阻并联后再与一个5 Ω的电阻串联,根据串联电路的电流特点,通过右边两个电阻的总电流等于通过左边电阻的电流,即I右=I左。根据并联电路的电流特点可知I右=I上+I下,因为右侧两电阻阻值相等,所以I上=I下,即通过右边容器中电阻的电流是通过左边容器中电阻的电流的一半。因此,甲实验是为了研究电流产生的热量与电流大小的关系,因为通过左侧容器中电阻的电流大于通过右侧容器中电阻的电流,且两容器中电阻阻值相同,通电时间相同,由焦耳定律Q=I²Rt可知,左侧容器中的电阻产生的热量更多,温度上升得更快,左侧容器内空气吸收的热量更多,左侧U形管中液面的高度差也更大,故A错误,B正确。乙实验中,两个阻值不同的电阻串联,通过它们的电流I与通电时间t相同,所以乙实验是为了研究电流产生的热量与电阻大小的关系,因为电流和通电时间相同,左边容器中电阻的阻值小于右边容器中电阻的阻值,由焦耳定律Q=I²Rt可知,右边容器中的电阻产生的热量更多,温度上升得更快,导致右侧U形管中液面的高度差比左侧的大,故C、D错误。故选B。

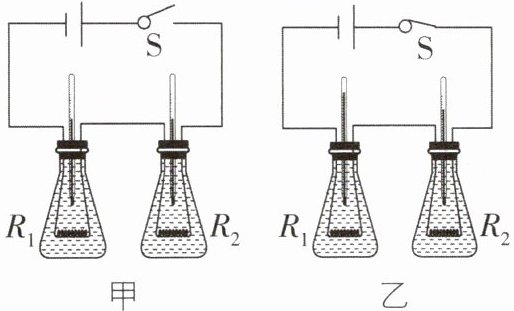

3[2025河北邯郸期末]小明在做“探究影响电流热效应的因素”的实验,实验装置如图甲所示,两锥形瓶内装有初温相等的等量煤油。闭合开关S一段时间后,实验现象如图乙所示。流经$R_1$的电流为$I_1$,流经$R_2$的电流为$I_2$,则( )

A.$R_1＞R_2,I_1=I_2$
B.$R_1＞R_2,I_1＞I_2$
C.$R_1＜R_2,I_1=I_2$
D.$R_1＜R_2,I_1＜I_2$

A 【解析】题图甲、乙中,两电阻丝串联,通过的电流相等,I₁=I₂;由题图乙知,装电阻丝R₁的瓶内煤油升温较多,因两瓶内装有等量煤油,根据Q放=Q吸=cmΔt可知电阻丝R₁放出的热量多,因电流和通电时间相同,由Q=I²Rt可知R₁＞R₂。故选A。

4[2025浙江宁波调研]甲、乙两电热丝的电阻之比为4:3，通过的电流之比为1:2，则相同时间内产生的热量之比为（）

A.1:3
B.3:1
C.2:3
D.3:2

A 【解析】根据题意可知,甲、乙两电热丝的电阻之比为R甲:R乙=4:3,通过的电流之比为I甲:I乙=1:2,则相同时间内产生的热量之比为$\frac{Q_甲}{Q_乙}=\frac{I_甲^2 R_甲 t}{I_乙^2 R_乙 t}=\frac{1^2×4}{2^2×3}=\frac{1}{3}$,故A正确。故选A。

5[2025浙江温州模拟]如图所示电路,闭合开关,标有“6 V 4.8 W”的小灯泡正常发光,电动机线圈的电阻为1 Ω,通过线圈的电流为0.5 A。则干路电流为A,2 min内电动机产生的热量是J。

(第5题图)
(第6题图)

1.3 30 【解析】由P=UI可知,小灯泡正常发光时的电流$I_L=\frac{P_L}{U_L}=\frac{4.8\ \mathrm{W}}{6\ \mathrm{V}}=0.8\ \mathrm{A}$;根据并联电路的电流规律可知,干路电流$I=I_L+I_M=0.8\ \mathrm{A}+0.5\ \mathrm{A}=1.3\ \mathrm{A}$;2 min内电动机产生的热量$Q=I_M^2 Rt=(0.5\ \mathrm{A})^2×1\ \Omega×2×60\ \mathrm{s}=30\ \mathrm{J}$。

6[2025浙江绍兴质检,中]严寒冬季,我国北方哨兵脚上穿有电热靴。某只电热靴内的加热电路如图所示,电源电压恒定,S₂为三挡旋钮开关(金属片M可分别拨至a、b、c处),电阻丝R₁、R₂规格相同且阻值不变,b为电阻丝R₁的中点。这只电热靴的低温挡功率为7 W,在低温挡通电10 min产生的热量是 J,若要调至中温挡,需将金属片M拨至(填“a”“b”或“c”)处。
@刷易错 小心有坑~

4 200 b 【解析】当S₁闭合、M接a时,R₁用全部的电阻丝与R₂串联;当S₁闭合、M接b时,R₁用一半的电阻丝与R₂串联;当S₁闭合、M接c时,电路中只有R₂工作。因串联电路中总电阻等于各分电阻之和,电阻丝R₁、R₂规格相同且阻值不变,根据$P=\frac{U^2}{R}$可知S₁闭合、M接a时,电路中的总电阻最大,总功率最小,电热靴处于低温挡;当S₁闭合、M接b时,电热靴处于中温挡;当S₁闭合、M接c时,只有R₂工作,电路中的总电阻最小,总功率最大,电热靴处于高温挡。在低温挡通电10 min产生的热量W=Pt=7 W×10×60 s=4 200 J。

7[2026浙江宁波调研]将一台“220 V 100 W”的电视机、一只“220 V 100 W”的白炽灯、一个“220 V 100 W”的空气加热器，分别接到220 V的电源上，在相同的时间内，产生的热量最多的是 ()

A.空气加热器
B.电视机
C.白炽灯
D.一样多

A 【解析】因为电源电压U=220 V,则三种用电器的实际功率均等于额定功率100 W;由W=Pt可知,在相等时间内,三种用电器消耗的电能相同;白炽灯将大部分电能转化为光能,电视机主要将电能转化为光能和声能,空气加热器将电能全部转化为内能,则产生热量最多的是空气加热器。故选A。
