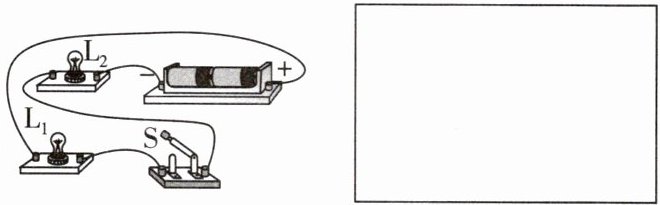

1. 根据实物电路在方框内画出对应的电路图。
答案
1.
解析
【分析】要画出对应的电路图，需先分析实物电路的电流路径：从电源正极出发，电流依次经过灯泡L₂、灯泡L₁、开关S，最终回到电源负极，可知该电路为串联电路，各元件依次连接。画电路图时，按照电流的顺序，用规范的电路元件符号依次画出电源、L₁、L₂、开关S，保证元件的连接顺序与实物一致。
【解析】根据实物电路的连接，电流路径为：电源正极→L₂→L₁→开关S→电源负极，属于串联电路。按照串联电路的电路图绘制规则，依次画出电源、L₁、L₂、开关S，使各元件按电流顺序串联连接，得到对应的电路图。
【答案】
【知识点】串联电路、电路图绘制
【点评】本题是基础的电路作图题，核心是识别串联电路的连接方式，考查学生对电路图规范画法的掌握，难度适中。
【难度系数】0.6
【解析】根据实物电路的连接，电流路径为：电源正极→L₂→L₁→开关S→电源负极，属于串联电路。按照串联电路的电路图绘制规则，依次画出电源、L₁、L₂、开关S，使各元件按电流顺序串联连接，得到对应的电路图。
【答案】
【知识点】串联电路、电路图绘制
【点评】本题是基础的电路作图题，核心是识别串联电路的连接方式，考查学生对电路图规范画法的掌握，难度适中。
【难度系数】0.6
2. 根据实物电路在方框内画出对应的电路图。
答案
2.
解析
【分析】要画出实物对应的电路图，需先分析实物电路的连接：电流从电源正极流出，经过开关后分为两条支路，分别通过灯泡L₁和L₂，再汇合回到电源负极，因此两灯为并联，开关在干路控制整个电路。绘制时需用规范电路符号对应实物的元件和连接关系。
【解析】步骤1：用规范电路符号表示各元件：电源用长短线组合，开关用带手柄的符号，灯泡用圆圈加叉；步骤2：明确连接方式：两灯泡并联，开关串联在干路，将电源、开关串联在干路，L₁和L₂分别并联在电源两端，对应实物的连接结构。
【答案】
【知识点】电路图绘制、并联电路
【点评】本题考查根据实物图画电路图，需先判断电路连接方式，再用规范符号绘制，是电学基础题型，注重对电路识别能力的考查。
【难度系数】0.6
【解析】步骤1：用规范电路符号表示各元件：电源用长短线组合，开关用带手柄的符号，灯泡用圆圈加叉；步骤2：明确连接方式：两灯泡并联，开关串联在干路，将电源、开关串联在干路，L₁和L₂分别并联在电源两端，对应实物的连接结构。
【答案】
【知识点】电路图绘制、并联电路
【点评】本题考查根据实物图画电路图，需先判断电路连接方式，再用规范符号绘制，是电学基础题型，注重对电路识别能力的考查。
【难度系数】0.6

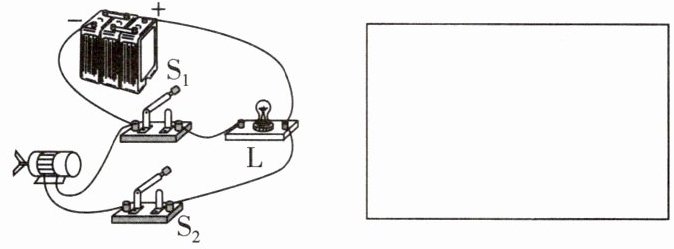

3.按照如图所示的实物图,在方框内画出对应的电路图。
答案
3.
解析
【分析】首先观察实物电路，明确各元件的连接关系：电源、灯泡L与开关S1组成一条支路，电动机M与开关S2组成另一条支路，两条支路并联在电源两端。画电路图时，需先确定电源位置，再按并联结构依次画出各支路，保证元件符号和开关位置与实物对应。
【解析】根据实物连接，电源正极分为两条路径：一条经灯泡L、开关S1回到电源负极；另一条经开关S2、电动机M回到电源负极，因此灯泡L与电动机M并联，S1控制灯泡L，S2控制电动机M。按照标准电路符号，画出对应电路图即可。
【答案】
【知识点】并联电路、电路图绘制
【点评】本题考查根据实物图画电路图，核心是分析元件的串并联关系，需注意电路图的规范性，避免连线交叉。
【难度系数】0.5
【解析】根据实物连接，电源正极分为两条路径：一条经灯泡L、开关S1回到电源负极；另一条经开关S2、电动机M回到电源负极，因此灯泡L与电动机M并联，S1控制灯泡L，S2控制电动机M。按照标准电路符号，画出对应电路图即可。
【答案】
【知识点】并联电路、电路图绘制
【点评】本题考查根据实物图画电路图，核心是分析元件的串并联关系，需注意电路图的规范性，避免连线交叉。
【难度系数】0.5

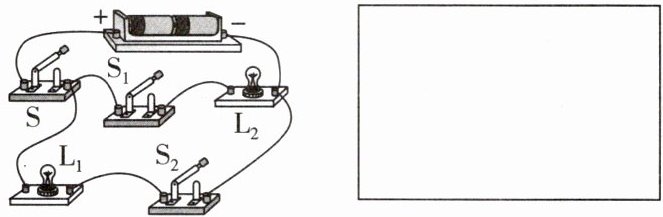

4. 在方框中画出图中实物图对应的电路图。
答案
4.
解析
【分析】
要画出实物图对应的电路图，需先梳理实物电路的电流路径：从电源正极出发，经过干路开关S后，电流分为两条支路，一条支路依次经过开关S₁、灯泡L₂，另一条支路依次经过灯泡L₁、开关S₂，两条支路汇合后回到电源负极，因此该电路为并联电路，开关S控制整个电路，S₁控制L₂，S₂控制L₁。绘制时需按照电流的流向，对应画出各元件的连接关系。
【解析】
1. 识别电路结构：确定电源、干路开关S，以及两条并联支路（S₁与L₂串联、L₁与S₂串联）；
2. 规范绘制电路图：先画电源符号，再依次画出干路开关S，接着画出两条并联支路，分别对应S₁和L₂、L₁和S₂，最后将支路汇合端连接电源负极，形成完整电路图。
【答案】
【知识点】
并联电路、实物图转电路图
【点评】
本题考查实物图与电路图的转换，核心是正确判断电路的串并联关系和开关的控制对象，需掌握电路图的绘制规范，难度适中。
【难度系数】
0.6
要画出实物图对应的电路图，需先梳理实物电路的电流路径：从电源正极出发，经过干路开关S后，电流分为两条支路，一条支路依次经过开关S₁、灯泡L₂，另一条支路依次经过灯泡L₁、开关S₂，两条支路汇合后回到电源负极，因此该电路为并联电路，开关S控制整个电路，S₁控制L₂，S₂控制L₁。绘制时需按照电流的流向，对应画出各元件的连接关系。
【解析】
1. 识别电路结构：确定电源、干路开关S，以及两条并联支路（S₁与L₂串联、L₁与S₂串联）；
2. 规范绘制电路图：先画电源符号，再依次画出干路开关S，接着画出两条并联支路，分别对应S₁和L₂、L₁和S₂，最后将支路汇合端连接电源负极，形成完整电路图。
【答案】
【知识点】
并联电路、实物图转电路图
【点评】
本题考查实物图与电路图的转换，核心是正确判断电路的串并联关系和开关的控制对象，需掌握电路图的绘制规范，难度适中。
【难度系数】
0.6

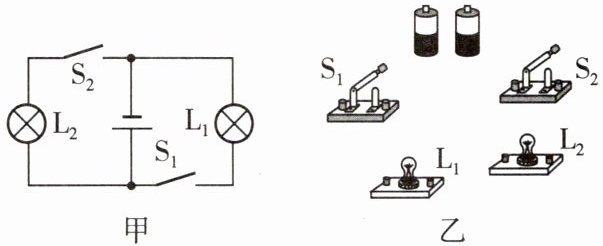

5. 根据图甲中的电路图，连接图乙中的实物电路。
答案
5.
解析
【分析】
要连接实物电路，需先分析图甲的电路结构：L₁与L₂为并联关系，开关S₁控制L₁所在支路，开关S₂控制L₂所在支路，电源在干路。连接时，先确定电源的正负极，再分别连接两条支路：一条是S₁与L₁串联，另一条是S₂与L₂串联，最后将两条支路并联到电源两端，保证导线不交叉、元件对应正确。
【解析】
连接步骤：1. 将两节电池串联组成电源，明确电源正负极；2. 从电源正极出发，依次连接开关S₁、灯泡L₁，回到电源负极，完成L₁支路；3. 从电源另一极出发，依次连接开关S₂、灯泡L₂，回到电源对应极，完成L₂支路，最终形成与图甲一致的并联电路。
【答案】
【知识点】
实物电路连接、并联电路
【点评】
本题考查根据电路图连接实物电路，需理清电路的串并联关系和开关的控制作用，属于电学基础操作类题目。
【难度系数】
0.6
要连接实物电路，需先分析图甲的电路结构：L₁与L₂为并联关系，开关S₁控制L₁所在支路，开关S₂控制L₂所在支路，电源在干路。连接时，先确定电源的正负极，再分别连接两条支路：一条是S₁与L₁串联，另一条是S₂与L₂串联，最后将两条支路并联到电源两端，保证导线不交叉、元件对应正确。
【解析】
连接步骤：1. 将两节电池串联组成电源，明确电源正负极；2. 从电源正极出发，依次连接开关S₁、灯泡L₁，回到电源负极，完成L₁支路；3. 从电源另一极出发，依次连接开关S₂、灯泡L₂，回到电源对应极，完成L₂支路，最终形成与图甲一致的并联电路。
【答案】
【知识点】
实物电路连接、并联电路
【点评】
本题考查根据电路图连接实物电路，需理清电路的串并联关系和开关的控制作用，属于电学基础操作类题目。
【难度系数】
0.6
6.按照图甲所示的电路图，将图乙中的各个元件连接起来(用笔画线表示导线)。
答案
6.
解析
【分析】首先观察图甲的电路图，明确电路结构：灯泡与电铃并联，开关S₁在干路，控制整个电路；开关S₂与电铃串联，仅控制电铃支路。连接实物时遵循“先串后并”原则，先连接干路，再连接各支路：从电源正极出发，经S₁后分成两条支路，一条接灯泡回负极，另一条接S₂和电铃回负极，确保导线不交叉、元件对应正确。
【解析】根据图甲的并联电路结构，实物连接步骤为：
1. 从电源正极（+）接开关S₁的一个接线柱；
2. S₁的另一个接线柱分别连接灯泡的一个接线柱、开关S₂的一个接线柱；
3. 灯泡的另一个接线柱接电源负极（-）；
4. S₂的另一个接线柱接电铃的一个接线柱，电铃的另一个接线柱接电源负极（-）。
最终连接结果符合要求。
【答案】
【知识点】并联电路连接、实物电路连接
【点评】本题考查根据电路图连接实物电路，核心是明确电路连接方式和开关作用，属于基础电路操作题，需掌握实物连接的基本规范。
【难度系数】0.6
【解析】根据图甲的并联电路结构，实物连接步骤为：
1. 从电源正极（+）接开关S₁的一个接线柱；
2. S₁的另一个接线柱分别连接灯泡的一个接线柱、开关S₂的一个接线柱；
3. 灯泡的另一个接线柱接电源负极（-）；
4. S₂的另一个接线柱接电铃的一个接线柱，电铃的另一个接线柱接电源负极（-）。
最终连接结果符合要求。
【答案】
【知识点】并联电路连接、实物电路连接
【点评】本题考查根据电路图连接实物电路，核心是明确电路连接方式和开关作用，属于基础电路操作题，需掌握实物连接的基本规范。
【难度系数】0.6

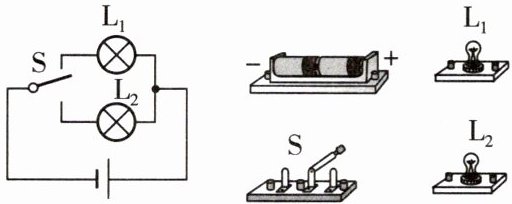

7. 小聪利用一种单刀双掷开关设计了一个红、绿交通信号灯模拟电路。请根据电路图连接实物电路。
答案
7.
解析
【分析】首先明确电路图的连接关系：L₁与L₂并联，开关S位于干路，控制整个电路。连接实物时，需遵循并联电路的连接规则，从电源正极出发，将电流分为两条支路分别经过L₁、L₂，汇合后经开关S回到电源负极，同时保证导线不交叉，接线柱连接正确。
【解析】连接步骤：① 确定电源正负极，电源“+”极在右端，“-”极在左端；② 从电源“+”极引出导线，分别连接L₁的一个接线柱和L₂的一个接线柱；③ 将L₁的另一个接线柱与L₂的另一个接线柱相连，再接到开关S的一个接线柱；④ 将开关S的另一个接线柱连接到电源“-”极，完成实物电路连接。
【答案】
【知识点】实物电路连接、并联电路
【点评】本题为基础的电路连接题，考查根据电路图连接实物的能力，需掌握并联电路的连接特点，注意接线规范。
【难度系数】0.6
【解析】连接步骤：① 确定电源正负极，电源“+”极在右端，“-”极在左端；② 从电源“+”极引出导线，分别连接L₁的一个接线柱和L₂的一个接线柱；③ 将L₁的另一个接线柱与L₂的另一个接线柱相连，再接到开关S的一个接线柱；④ 将开关S的另一个接线柱连接到电源“-”极，完成实物电路连接。
【答案】
【知识点】实物电路连接、并联电路
【点评】本题为基础的电路连接题，考查根据电路图连接实物的能力，需掌握并联电路的连接特点，注意接线规范。
【难度系数】0.6
8.如图，闭合开关后，有一个灯泡不能发光，为使两灯均发光，请在连接错误的导线上画“×”，并把正确的导线连接在电路中。
答案
8.
解析
【分析】要解决这个问题，需先分析电路的电流路径：闭合开关后，若电路存在短路故障，会导致其中一个灯泡无法发光。我们需要找出错误的导线，修正后使两灯形成串联电路，让电流依次通过两个灯泡，实现两灯均发光。
【解析】1. 找出错误导线：观察实物电路，电源负极连接到L₁左端的导线是错误的，在该导线上画“×”。2. 修正电路：将电源负极的导线改接到L₁的右端，此时电流路径为：电源正极→开关→L₂→L₁→电源负极，形成串联电路，两灯均有电流通过，正常发光。
【答案】
【知识点】串联电路、实物电路连接、电路故障
【点评】本题考查实物电路的连接与短路故障的修正，需掌握串联电路的电流特点，能准确识别错误导线并正确连接电路，属于基础电路应用题目。
【难度系数】0.5
【解析】1. 找出错误导线：观察实物电路，电源负极连接到L₁左端的导线是错误的，在该导线上画“×”。2. 修正电路：将电源负极的导线改接到L₁的右端，此时电流路径为：电源正极→开关→L₂→L₁→电源负极，形成串联电路，两灯均有电流通过，正常发光。
【答案】
【知识点】串联电路、实物电路连接、电路故障
【点评】本题考查实物电路的连接与短路故障的修正，需掌握串联电路的电流特点，能准确识别错误导线并正确连接电路，属于基础电路应用题目。
【难度系数】0.5
9. 如图所示的电路，其中有一根导线的连接有错误，请在图中该导线上画“×”，并补画一根导线，使之成为正确的电路。
答案
9.
解析
【分析】要修正电路，需先判断原电路的错误：原电路中，导线M连接开关S右端和L1的B端，导致电流经L2后直接通过导线M回到开关，造成L1短路，无法正常工作。解题思路是：找到错误的导线，在其上画“×”，再补画导线使电流依次经过L2、L1，形成串联电路，保证用电器正常接入。
【解析】原电路中，连接开关S右端与L1的B端的导线是错误的，会造成L1短路，在该导线上画“×”；然后补画一根导线，将开关S的右端与L1的A端连接，此时电流路径为：电源正极→L2→L1的B端→L1→L1的A端→开关S→电源负极，形成正确的串联电路，使两个灯泡都能正常工作。
【答案】
【知识点】串联电路、电路连接
【点评】本题考查电路的正确连接，核心是识别短路故障并修正，需明确串联电路的电流流向，避免用电器短路，难度适中。
【难度系数】0.5
【解析】原电路中，连接开关S右端与L1的B端的导线是错误的，会造成L1短路，在该导线上画“×”；然后补画一根导线，将开关S的右端与L1的A端连接，此时电流路径为：电源正极→L2→L1的B端→L1→L1的A端→开关S→电源负极，形成正确的串联电路，使两个灯泡都能正常工作。
【答案】
【知识点】串联电路、电路连接
【点评】本题考查电路的正确连接，核心是识别短路故障并修正，需明确串联电路的电流流向，避免用电器短路，难度适中。
【难度系数】0.5
10. 请仔细观察实物电路，其中有一根导线连接错误，请在错误的导线上画“×”，并连接正确的导线。
答案
10.
解析
【分析】要找出实物电路的错误，需梳理电流路径判断故障：电源正极流出电流时，错误导线会造成短路，导致电路无法正常工作。观察可知，连接电源正极与灯泡L2的导线是错误的，该导线会使电流不经用电器直接连通电源正负极，造成短路，需修改导线使电路形成L1和L2并联的正确结构。
【解析】步骤1：标记错误导线：连接电源正极和L2的导线（图中画“×”处）为错误导线，此导线会引发电源短路。步骤2：修正导线：将错误导线的一端从电源正极改接到开关S2的右接线柱，此时电流从电源正极流出后分为两条支路：一条经L2、S2，另一条经S1、L1，汇合后经开关S回到电源负极，形成L1与L2并联的正确电路。
【答案】
【知识点】电路纠错、并联电路
【点评】本题考查实物电路的故障分析与修正，核心是识别短路故障，掌握串并联电路的连接规则，是电路基础题型，难度适中。
【难度系数】0.5
【解析】步骤1：标记错误导线：连接电源正极和L2的导线（图中画“×”处）为错误导线，此导线会引发电源短路。步骤2：修正导线：将错误导线的一端从电源正极改接到开关S2的右接线柱，此时电流从电源正极流出后分为两条支路：一条经L2、S2，另一条经S1、L1，汇合后经开关S回到电源负极，形成L1与L2并联的正确电路。
【答案】
【知识点】电路纠错、并联电路
【点评】本题考查实物电路的故障分析与修正，核心是识别短路故障，掌握串并联电路的连接规则，是电路基础题型，难度适中。
【难度系数】0.5
