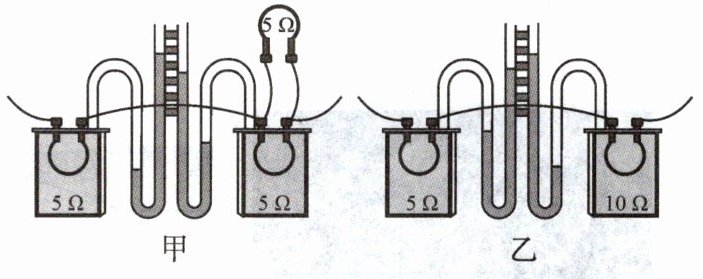

1. 如图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气,U形管中液面高度的变化反映密闭容器空气温度的变化。在实验正常情况下,下列说法不正确的是()

A. 甲实验是为了探究电流产生的热量与电流的关系
B. 甲实验通电一段时间后,左侧容器中电阻丝产生的热量是右侧容器电阻丝产生的热量的2倍
C. 乙实验是为了探究电流产生的热量与电阻的关系
D. 乙实验通电一段时间后,右侧U形管中液面的高度差比左侧的大

B

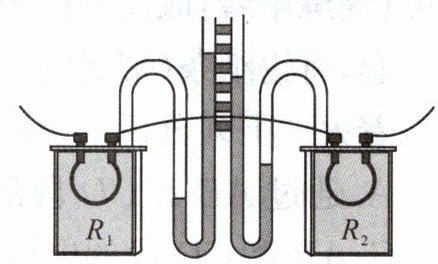

2. (聊城中考)如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置,两个透明容器中密封着等量的空气,通电一段时间后,左侧U形管中液面高度差比右侧的大。下列说法错误的是()

A. U形管中液面高度的变化反映了电阻产生热量的多少
B. 通过左、右两边容器中电阻丝的电流相同
C. 右边容器中的电阻$R_{2}比左边容器中的电阻R_{1}$小
D. 通电时间相同,两个容器中空气吸收的热量相同

D

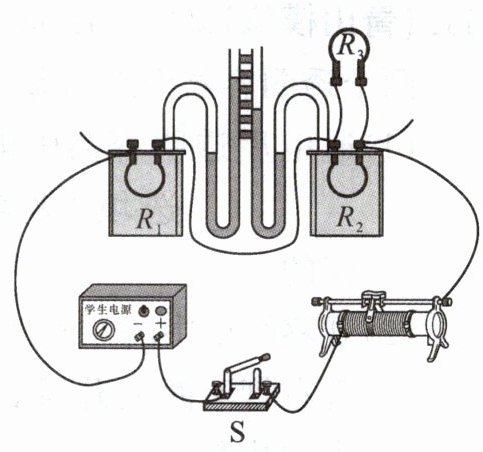

3. 如图所示是探究电流通过导体时产生热量的多少与什么因素有关的实验装置,两个透明容器中密闭着等量的空气(利用密闭容器中空气的热胀冷缩),$R_{1}= R_{2}= R_{3}$,当开关S闭合后,下列说法正确的是()
①该实验装置是探究电流通过电阻时产生的热量的多少与电流大小的关系
②该实验装置是利用U形管中液面的高度变化来反映电阻放出热量的多少的
③该实验装置可以探究电流通过电阻时产生的热量与通电时间的关系
④通过电阻$R_{3}的电流大于通过电阻R_{2}$的电流
⑤若$R_{1}$断路,则通电一段时间,右边U形管内液面的高度差比左边高
⑥若$R_{3}$短路,则通电一段时间后,右边U形管内液面的高度差和左边一样高

A. ①②③
B. ②③
C. ④⑤⑥
D. ②⑤⑥

A

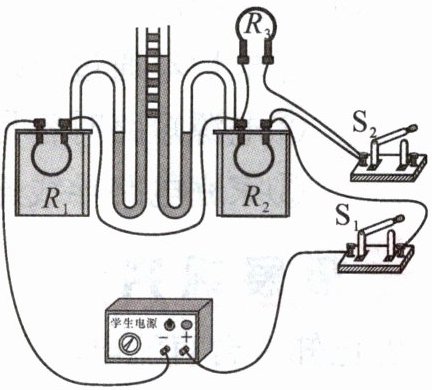

4. (多选)(2024·宜宾)如图是探究电流热效应的实验装置,两个相同透明容器中密封着等量的空气和电阻$R_{1}$、$R_{2}$,其中$R_{1}= 5Ω$,$R_{2}= R_{3}= 10Ω$。下列说法正确的是()
A. 只闭合$S_{1}$,可以探究电流通过导体产生的热量与电阻的关系
B. 只闭合$S_{1}$,若电路中的电流为0.2A,通电1min电阻$R_{1}$产生的热量为12J
C. 闭合$S_{1}和S_{2}$,通过$R_{1}的电流是R_{2}$电流的0.5倍
D. 闭合$S_{1}和S_{2}$后,左侧U形管内液柱的高度差和右侧的高度差一样

AB
