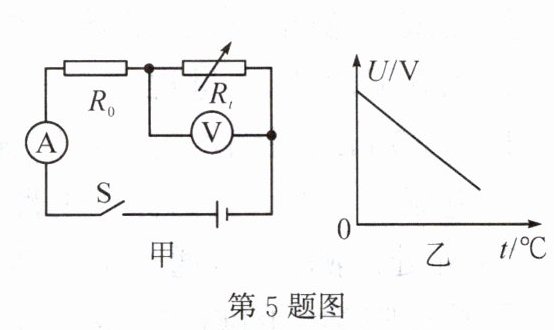

5. (新疆中考)如图甲所示的电路中,电源电压保持不变,$ R _ { 0 } $ 为定值电阻,$ R _ { t } $ 为热敏电阻。在 0 ℃～80 ℃的范围内,电压表的示数 U 随热敏电阻的温度 t 变化的关系如图乙所示。已知当温度 t 由 10 ℃升高到 30 ℃的过程中,热敏电阻 $ R _ { t } $ 的阻值变化了 20 Ω,则温度 t 由 30 ℃升高到 50 ℃的过程中,热敏电阻 $ R _ { t } $ 的阻值变化情况是()

A. 阻值减小且阻值变化量小于 20 Ω
B. 阻值减小且阻值变化量大于 20 Ω
C. 阻值增大且阻值变化量小于 20 Ω
D. 阻值增大且阻值变化量大于 20 Ω

A

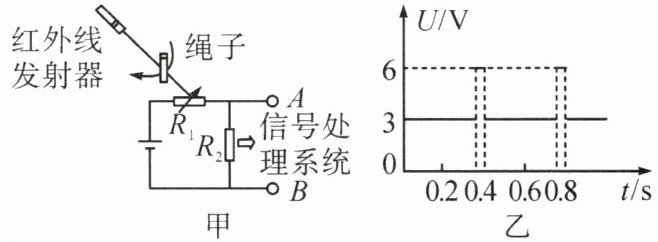

6. 为了能自动记录跳绳的次数,某科技小组设计了一种自动计数器,其简化电路如图甲所示。$ R _ { 1 } $ 是一种光敏元件,每当绳子挡住了射向的红外线时,$ R _ { 1 } $ 的电阻会变小,自动计数器会计数一次,信号处理系统能记录 AB 间每一时刻的电压。若已知电源电压为 12 V,某一时段 AB 间的电压随时间变化的图像如图乙所示,保护电阻 $ R _ { 2 } $ 为定值电阻。则下列说法不正确的是()

A. 绳子挡住了射向 $ R _ { 1 } $ 的红外线时,$ R _ { 1 } $ 和 $ R _ { 2 } $ 的阻值之比为 1∶1
B. 有红外线照射和无红外线照射时光敏电阻阻值之比为 2∶1
C. AB 两端电压为 6 V 时,跳绳自动计数器会计数一次
D. 有红外线照射和无红外线照射时通过 $ R _ { 2 } $ 的电流之比为 1∶2

B

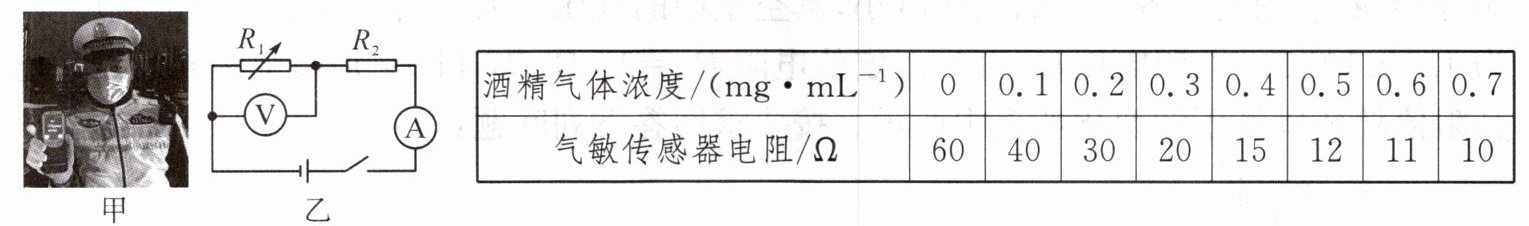

7. (2024·汉阳模拟)酒精测试仪用于检测司机是否酒驾,甲图所示是一种呼气式酒精测试仪,乙图所示是其内部简化电路。其中 $ R _ { 1 } $ 是气敏传感器,它的电阻随酒精气体浓度的变化而变化,相关数据如下表所示。$ R _ { 2 } $ 是阻值为 60 Ω 的定值电阻,电源电压恒为 12 V。司机喝酒后对着 $ R _ { 1 } $ 吹气,电流表和电压表的示数都会发生变化,所以两电表都可以用来显示酒精气体的浓度值。若规定酒精气体浓度≥0.2 mg/mL 时判定为酒驾。根据以上信息,则下列说法正确的是()

A. 司机呼出的酒精气体浓度越高,则电压表示数越大,电流表示数越小
B. 使用电流表显示酒精气体浓度值时,若它的示数为 0.12 A,可判定司机为酒驾
C. 电压表的示数不超过 4 V,可判定司机为酒驾
D. 电流表的示数不超过 0.13 A,可判定司机为酒驾

C
