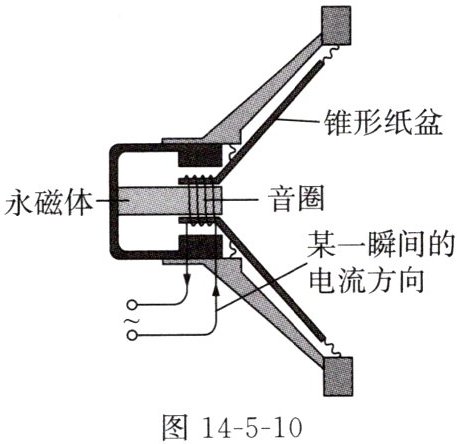

7. 图14-5-10为一个动圈式扬声器的结构示意图，某一瞬间通过其音圈的电流方向如图所示，则音圈的右端为（选填“N”或“S”）极，跟永磁体相互作用，带动锥形纸盆运动；当电流方向改变时，音圈的运动方向（选填“改变”或“不变”）。此装置中的能量转化情况是。

7. S 改变 电能转化为机械能

【分析】
要解决本题，需分三步思考：1. 判断音圈的磁极：音圈相当于螺线管，利用安培定则（右手螺旋定则），结合电流方向确定其磁极；2. 分析运动方向与电流的关系：通电导体在磁场中受力的方向与电流方向有关，电流改变时受力方向改变；3. 判断能量转化：扬声器工作时消耗电能，获得机械能，据此确定能量转化形式。
【解析】
1. 判断音圈右端的磁极：音圈可看作螺线管，根据安培定则，右手握住音圈，四指指向电流的环绕方向，大拇指指向螺线管的N极。结合图中电流方向，可判断音圈的左端为N极，因此右端为S极；
2. 电流方向改变时的运动方向：通电导体在磁场中受力的方向与电流方向有关，当电流方向改变时，受力方向改变，所以音圈的运动方向改变；
3. 能量转化：动圈式扬声器工作时，将电能转化为机械能，带动锥形纸盆振动发声。
【答案】
S；改变；电能转化为机械能
【知识点】
安培定则、通电导体受力、能量转化
【点评】
本题考查动圈式扬声器的工作原理，涉及安培定则、通电导体受力的影响因素及能量转化，属于基础知识点的应用，掌握相关原理即可解答。
【难度系数】
0.3

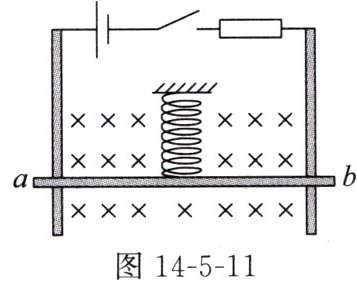

8. 如图14-5-11所示，将两根竖直放置的光滑金属导轨(足够长)与电路连接，两导轨之间有一方向垂直于纸面向里的磁场区域(用“×”表示磁场方向)，重为G的金属杆ab与上端固定的绝缘轻质弹簧相连，并与两导轨接触良好。闭合开关，当ab静止时弹簧无形变。若仅改变电路中的电流方向，ab再次静止时弹簧被（选填“拉伸”或“压缩”），你推测的理由是。

图14-5-11

8. 拉伸 开始弹簧无形变，说明磁场对ab的作用力方向竖直向上，当仅改变电流方向时，磁场对ab的作用力方向变为竖直向下，与重力方向相同，则弹簧被拉伸

【分析】
首先明确闭合开关时弹簧无形变，说明金属杆ab不受弹簧弹力，此时重力与安培力平衡，可判断安培力方向；再根据安培力方向与电流方向、磁场方向的关系，分析电流反向后安培力的方向，最后结合受力平衡判断弹簧的形变情况。
【解析】
1. 闭合开关时，弹簧无形变，说明金属杆ab受力平衡，此时重力G竖直向下，安培力F安竖直向上，且F安=G，即安培力方向向上。
2. 仅改变电流方向时，磁场方向不变，根据左手定则，安培力方向与电流方向有关，因此安培力方向变为竖直向下，大小仍为G。
3. 此时ab受到向下的总力为G + F安=2G，要保持静止，弹簧需对ab施加竖直向上的弹力，因此弹簧被拉伸。
【答案】
拉伸；开始弹簧无形变，说明磁场对ab的作用力方向竖直向上，当仅改变电流方向时，磁场对ab的作用力方向变为竖直向下，与重力方向相同，弹簧需提供向上的弹力平衡这两个向下的力，故弹簧被拉伸
【知识点】
安培力方向、受力平衡
【点评】
本题是电磁学与力学的基础综合题，核心是利用左手定则判断安培力方向，结合受力平衡分析弹簧的形变，考查对基本规律的应用能力。
【难度系数】
0.3

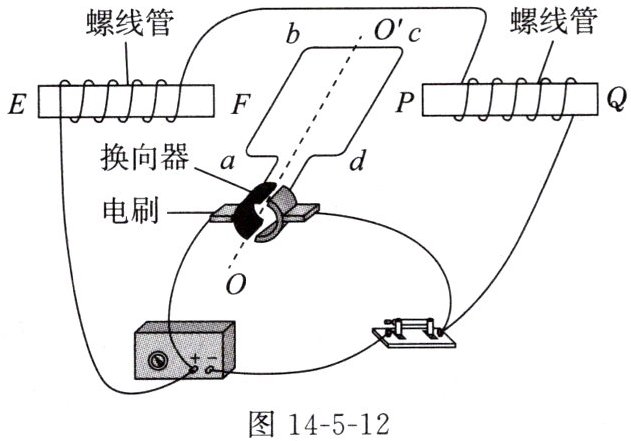

9. 图14-5-12为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，OO'为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则（）。

图14-5-12

A.螺线管F端为N极，P端为N极
B.螺线管F端为S极，P端为S极
C.若仅将电源的正、负极对调，从O点沿转轴观察，线圈仍顺时针转动
D.若仅将电源的正、负极对调，从O点沿转轴观察，线圈将逆时针转动

9. C

【分析】
要解决此题，需先通过安培定则判断螺线管磁极，再结合电动机转动方向的影响因素分析选项：电动机线圈转动方向由电流方向和磁场方向共同决定，若两者同时改变，转动方向不变。
【解析】
1. 判断螺线管磁极：电流从电源正极流出，依次经过左螺线管EF、线圈abcd、右螺线管PQ、开关回到负极。根据安培定则：
左螺线管EF：右手握住螺线管，四指沿电流方向，大拇指指向F端，故F端为N极；
右螺线管PQ：右手握住螺线管，四指沿电流方向，大拇指指向Q端，故P端为S极。因此选项A、B错误。
2. 分析线圈转动方向：电动机线圈转动方向由电流方向和磁场方向共同决定，仅对调电源正负极时，电流方向和螺线管的磁场方向同时反向，线圈受力方向不变，转动方向不变。初始状态线圈顺时针转动，对调电源后，从O点观察线圈仍顺时针转动，故选项C正确，D错误。
【答案】
C
【知识点】
安培定则、电动机原理
【点评】
本题结合螺线管磁极判断与电动机转动方向的规律，考查电磁学基础应用，需明确转动方向的影响因素，难度适中。
【难度系数】
0.5
