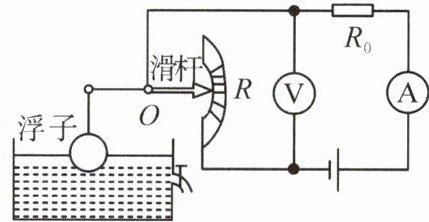

1. (2024·武汉元调)如图是某物理兴趣小组设计的一种测定油箱内油量的装置。R 是规格为“30 Ω 1 A”的滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴 O 转动,另一端固定着一个浮子。当油箱装满油时,滑片恰好移动到 R 的最下端；当油箱中的油用完时,滑片恰好移动到 R 的最上端。在某次滑片移动过程中,电压表的示数变化范围是 2 V～6 V,电流表的示数变化范围是 0.4 A～0.2 A。关于此电路,下列说法正确的是()

A. 定值电阻 $ R _ { 0 } = 15 \Omega $
B. 电流表的示数最大变化范围是 0.2 A～1 A
C. 油箱中油用完时,电压表的示数为 0
D. 油箱装满油时,电流表的示数为 0.5 A

D

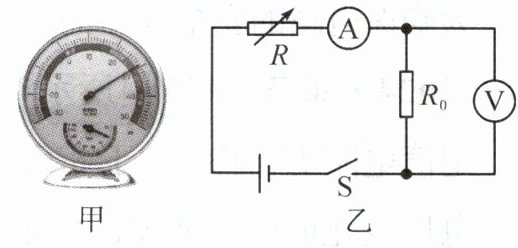

2. (江岸联考)如图甲所示为一种测量环境湿度的仪器,其简化工作原理图如图乙所示。电源电压为 9 V,定值电阻 $ R _ { 0 } = 10 \Omega $,R 为湿敏电阻,其阻值随环境湿度的增大而减小,R 的最大阻值为 50 Ω,电流表量程为 0～0.6 A,电压表量程为 0～9 V。闭合开关 S,当环境湿度增大时,下列说法正确的是()

A. 电流表示数变小,电压表示数变大
B. 电压表示数与电流表示数的比值变小
C. R 的最小阻值为 15 Ω
D. 电压表示数的变化范围为 1.5 V～6 V

D

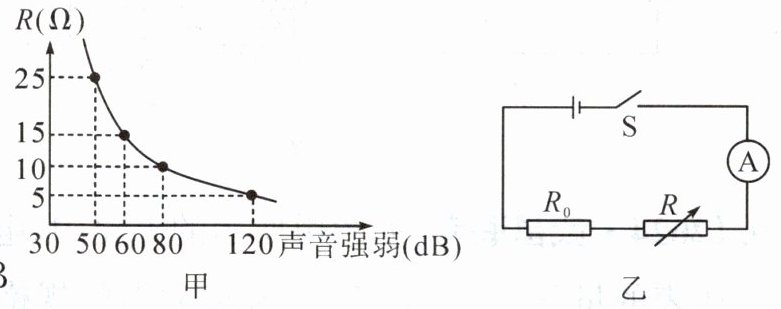

3. (2024·遂宁)噪声污染是当代社会四大污染之一,若青少年长期处于噪声环境中会影响身心健康。为了监测噪声的强弱,同学们找来定值电阻 $ R _ { 0 } $、声敏电阻 R(阻值会随声音强弱发生变化)、电流表、学生电源等器材,设计了可用电流表的示数来反映噪声强弱的装置,其中 R 的阻值随声音强弱变化的关系如甲图所示,该装置电路如乙图所示。在某次测试中,当噪声强度为 80 dB 时,电流表示数为 0.4 A；当噪声强度为 50 dB 时,电流表示数为 0.2 A。下列选项正确的是()

A. 电路中的电流随声音强度增大而减小
B. $ R _ { 0 } $ 阻值是 15 Ω
C. 电源电压 10 V
D. 当电流表示数为 0.3 A 时,噪声强度为 60 dB

D

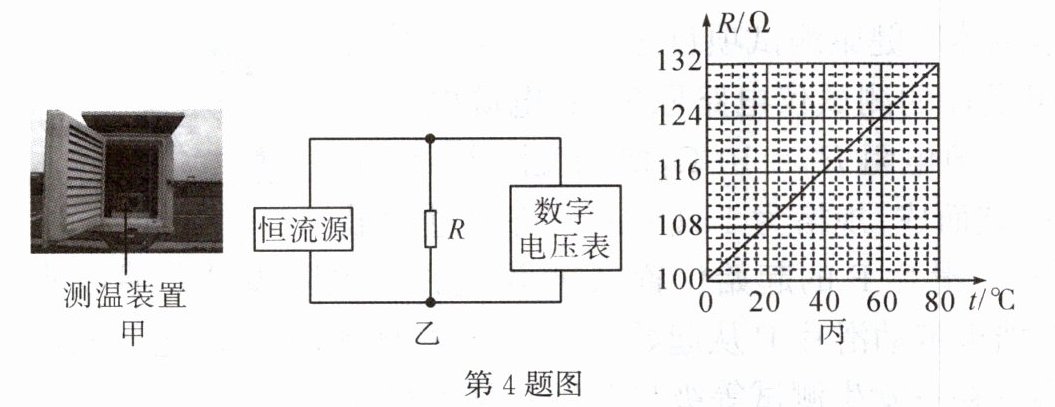

4. (2024·北京)图甲为自动气象站中的测温装置,它的测温电路可简化为图乙,其中的“恒流源”是一个特殊电源,电流大小由电源内部结构决定,当电阻 R 变化时,通过 R 的电流大小保持不变。电阻 R 的阻值随温度的变化规律如图丙所示,通过数字电压表的示数可反映环境的温度。某次环境温度从 20 ℃上升到 30 ℃,电压表的示数变化了 8 mV。当温度的变化值相同时,电压表示数的变化值越大,该测温装置的灵敏度越高。下列说法正确的是()

A. 每升高 1 ℃,R 的阻值增大 1.65 Ω
B. 通过 R 的电流为 20 mA
C. 环境温度为 20 ℃时,电压表的示数为 216 mV
D. 若要增大该测温装置的灵敏度,可换一个电流值更小的恒流源

C
