6. (多选)(遵义中考)如图所示,电源电压为18V,定值电阻$R_{1}= 10Ω$,滑动变阻器标有“50Ω 2A”,电流表量程为“0~3A”。在确保电路安全的情况下,下列说法正确的是()
A. 滑片P向右移动过程中,电流表的示数变小
B. 滑动变阻器允许接入电路中的阻值范围为0~50Ω
C. 若电源电压可调,电源电压可调节的最大值为25V
D. 若电源电压可调,为使电流表示数达到最大,电源电压可调节的最小值为18V

AC

7. (河池中考)如图所示电路,电源电压不变,电阻$R_{1}= 10Ω$,滑动变阻器$R_{2}$标有“50Ω 1A”的字样,电压表的量程为0~3V,电流表的量程为0~0.6A。当闭合开关S,滑片P位于$R_{2}$的某一位置时,电压表示数为3V,电流表示数为0.4A,则流过滑动变阻器$R_{2}$的电流为______A；为确保电路的安全,$R_{2}$的取值范围是______Ω。

0.1 10~50

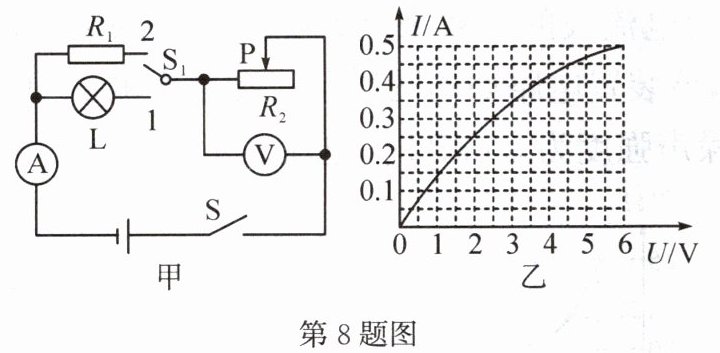

8. (2024·重庆)如图甲所示,电源电压不变,电流表量程为0~0.6A,电压表量程为0~3V,定值电阻$R_{1}$阻值大于5Ω,滑动变阻器$R_{2}$的规格为“20Ω 1A”,小灯泡L的电流随其两端电压变化的图像如图乙所示。若闭合开关S、$S_{1}$接1,在电路安全的情况下,变阻器$R_{2}$允许接入电路的最大阻值为15Ω,则电源电压为______V；若闭合开关S、$S_{1}$接2,在电路安全的情况下,电路中允许通过的最大电流是最小电流的1.5倍,则电阻$R_{1}$的阻值为_____Ω。

4.5 40

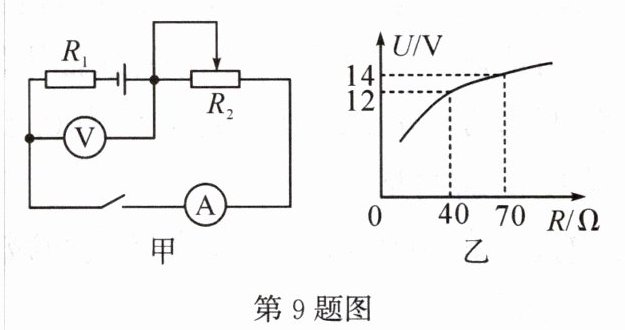

9. (2024·武昌联考)如图甲所示的电路中,电源电压保持不变,电流表的量程为0~0.6A,电压表的量程为0~15V,滑动变阻器的规格为“200Ω 1A”。在滑动变阻器的滑片移动的过程中,电压表的示数与滑动变阻器接入电路的电阻的关系如图乙所示。若要求电流表和电压表的示数都不能超过所选的量程,下列说法中()
①电源电压为12V
②$R_{1}$的电阻是20Ω
③电流表示数变化范围是0.15A~0.6A
④滑动变阻器接入电路中的电阻变化范围是40Ω~70Ω

A. ①②正确
B. ③④正确
C. ②③正确
D. ①④正确

C
