1. (2024·山东菏泽改编)如图所示,电源电压恒定.下列说法正确的是 ()
A. 先闭合 $ S_{2} $、$ S_{3} $,再断开 $ S_{2} $,两电表示数均不变
B. 先闭合 $ S_{2} $、$ S_{3} $,再断开 $ S_{3} $,两电表示数均不变
C. 先闭合 $ S_{1} $,再闭合 $ S_{2} $,电压表示数变大
D. 先闭合 $ S_{1} $,再闭合 $ S_{2} $,电流表示数变大
A. 先闭合 $ S_{2} $、$ S_{3} $,再断开 $ S_{2} $,两电表示数均不变
B. 先闭合 $ S_{2} $、$ S_{3} $,再断开 $ S_{3} $,两电表示数均不变
C. 先闭合 $ S_{1} $,再闭合 $ S_{2} $,电压表示数变大
D. 先闭合 $ S_{1} $,再闭合 $ S_{2} $,电流表示数变大
答案
A
2. 如图所示,电源电压不变,开关 $ S $ 由闭合到断开时,电流表的示数将____,电压表的示数将____.(均选填“增大”“减小”或“不变”)
答案
减小 不变 解析:由图可知,开关S闭合时,R与L并联,电压表测电源电压,电流表测干路电流;开关S断开时,只有L连入电路,电压表测电源电压,电流表测通过L的电流.由于电源电压不变,所以开关S由闭合到断开时,电压表的示数将不变;因为并联电路各支路互不影响,所以S断开后通过L的电流不变,由于L支路的电流小于干路电流,所以电流表示数将减小.
3. (2025·江苏南京期末)如图,电源电压不变且小于灯泡的额定电压.只闭合开关 $ S_{1} $,灯泡发光,电流表和电压表均有示数,若再闭合开关 $ S_{2} $,电压表示数____,电流表示数____.(均选填“变大”“变小”或“不变”)
答案
变大 变大 解析:由电路图可知,只闭合开关S₁时,R与L串联,电压表测L两端的电压,电流表测电路中的电流;若再闭合开关S₂,R被短路,电路为L的简单电路,电压表测电源电压,电流表测电路中的电流.由于串联电路的总电压等于各部分电路两端的电压之和,所以R与L串联时,L两端的电压小于电源电压,则电压表的示数变大;因为串联电路中总电阻等于各分电阻之和,所以再闭合开关S₂时,电路的总电阻变小,由$I=\frac{U}{R}$可知,电路中的电流变大,即电流表的示数变大.
4. (2024·四川达州)如图所示,$ R_{1} $ 为定值电阻,$ R_{2} $ 为滑动变阻器,电源电压保持不变,闭合开关 $ S $,滑动变阻器的滑片 $ P $ 向右移动的过程中,下列说法正确的是 ()
A. 电流表示数变大,电压表 $ V_{1} $ 示数变小
B. 电流表示数变小,电压表 $ V_{2} $ 示数变大
C. 电压表 $ V_{1} $ 与电流表示数的比值变大
D. 电压表 $ V_{2} $ 与电流表示数的比值变小
A. 电流表示数变大,电压表 $ V_{1} $ 示数变小
B. 电流表示数变小,电压表 $ V_{2} $ 示数变大
C. 电压表 $ V_{1} $ 与电流表示数的比值变大
D. 电压表 $ V_{2} $ 与电流表示数的比值变小
答案
B

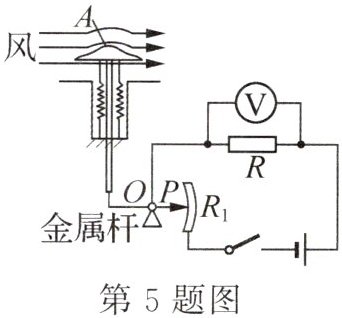

5. 新素养 科学思维 如图是一种测量风速的装置原理图,其中风速表由电压表改装而成,$ R $ 为定值电阻,探头 $ A $ 和金属杆与滑动变阻器的滑片 $ P $ 相连.当风吹过探头时,探头上、下表面空气流速不同,探头将带动金属杆以 $ O $ 为轴转动,使与滑片 $ P $ 接触的触头上、下移动.当风速变小时()
A. 探头 $ A $ 向上运动,电压表示数变小
B. 探头 $ A $ 向下运动,电压表示数变小
C. 探头 $ A $ 向上运动,电压表示数变大
D. 探头 $ A $ 向下运动,电压表示数变大
A. 探头 $ A $ 向上运动,电压表示数变小
B. 探头 $ A $ 向下运动,电压表示数变小
C. 探头 $ A $ 向上运动,电压表示数变大
D. 探头 $ A $ 向下运动,电压表示数变大
答案
B 解析:当有风吹过探头时,由于探头上表面凸、下表面平,上表面的空气流速比下表面大,所以上表面的气压小于下表面的气压,形成向上的气压差,使探头受到向上的升力.当风速减小时,探头上、下表面的气压差减小,探头受到向上的升力减小,则探头A向下运动,带动金属杆逆时针转动,使滑片触头向上移动,变阻器接入电路
答案详解精析
的电阻变大,电路的总电阻变大,由$I=\frac{U}{R}$可知,电路中电流变小,由$U=IR$可知,R两端的电压变小,即电压表示数变小,故B正确.
答案详解精析
的电阻变大,电路的总电阻变大,由$I=\frac{U}{R}$可知,电路中电流变小,由$U=IR$可知,R两端的电压变小,即电压表示数变小,故B正确.
6. (2025·福建福州期中)在如图所示的电路中,电源电压保持不变,$ R_{0} $ 为定值电阻,$ R $ 为滑动变阻器.闭合开关,在保证电路元件安全的前提下,将滑动变阻器的滑片向左移动一小段距离,电压表 $ V_{1} $ 的示数将____;电压表 $ V_{1} $、电压表 $ V_{2} $、电流表 $ A $ 的示数变化量的绝对值分别为 $ \Delta U_{1} $、$ \Delta U_{2} $、$ \Delta I $,则 $ \Delta U_{1} $ 与 $ \Delta I $ 的比值____.(均选填“变大”“变小”或“不变”)
答案
变小 不变 解析:由电路图可知,定值电阻R₀与滑动变阻器R串联,电压表V₂测R两端的电压,电压表V₁测R₀两端的电压,电流表A测电路中的电流.闭合开关S,将滑动变阻器的滑片向左移动一小段距离,变阻器连入电路的电阻变大,电路的总电阻变大,由欧姆定律可知,电路中的电流变小,即电流表示数变小;由$U=IR$可知,R₀两端的电压变小,则电压表V₁示数变小;设滑片移动前后电路中的电流分别为I、I',由欧姆定律可知,电压表V₁示数变化量$\Delta U_1=IR_0-I'R_0=(I-I')R_0=\Delta IR_0$,则$\frac{\Delta U_1}{\Delta I}=R_0$,R₀不变,所以$\Delta U_1$与$\Delta I$的比值不变.
