13. 小明同学想在家里安装一盏照明灯，设计的电路如图所示. 图中虚线框1和2应连入开关和电灯，则开关应装在虚线框
2
(选填“1”或“2”)中. 安装完毕后，闭合开关，电灯不亮，电路中其他用电器都停止工作. 用测电笔分别测试$a$、$b$、$c$点时，测电笔的氖管都发光，则电路的故障可能为零线
(选填“火线”或“零线”)断了.答案
2
零线
零线
解析
【分析】
首先，根据家庭电路安全用电原则，开关应接在火线与用电器之间，这样断开开关时，用电器能与火线断开连接，避免触电风险，由此判断开关的位置；其次，分析电路故障时，结合测电笔的工作原理，测电笔氖管发光说明该点与火线连通，正常情况下零线侧的点测电笔不应发光，若发光则说明零线出现断路，导致电流通过用电器传导至零线侧的点。
【解析】
1. 确定开关位置：
在家庭电路中，为保障用电安全，开关必须串联在火线和用电器之间。观察电路图，虚线框2连接在火线（$c$点）与用电器之间，因此开关应装在虚线框2中。
2. 判断电路故障：
闭合开关后电灯不亮，其他用电器也停止工作，说明电路存在断路故障。用测电笔测试$a$、$b$、$c$点时氖管都发光，说明这三个点都与火线连通。正常情况下$a$点属于零线侧，测电笔氖管不应发光，现在发光，表明电流通过用电器传导到了$a$点，说明零线在$a$点之前的位置发生了断路，即零线断了。
【答案】
2；零线
【知识点】
家庭电路连接；电路故障判断
【点评】
本题考查家庭电路的规范连接和故障排查，核心是掌握开关的安全接法，以及利用测电笔判断断路故障的方法，需结合安全用电要求理解记忆。
【难度系数】
0.6
首先，根据家庭电路安全用电原则，开关应接在火线与用电器之间，这样断开开关时，用电器能与火线断开连接，避免触电风险，由此判断开关的位置；其次，分析电路故障时，结合测电笔的工作原理，测电笔氖管发光说明该点与火线连通，正常情况下零线侧的点测电笔不应发光，若发光则说明零线出现断路，导致电流通过用电器传导至零线侧的点。
【解析】
1. 确定开关位置：
在家庭电路中，为保障用电安全，开关必须串联在火线和用电器之间。观察电路图，虚线框2连接在火线（$c$点）与用电器之间，因此开关应装在虚线框2中。
2. 判断电路故障：
闭合开关后电灯不亮，其他用电器也停止工作，说明电路存在断路故障。用测电笔测试$a$、$b$、$c$点时氖管都发光，说明这三个点都与火线连通。正常情况下$a$点属于零线侧，测电笔氖管不应发光，现在发光，表明电流通过用电器传导到了$a$点，说明零线在$a$点之前的位置发生了断路，即零线断了。
【答案】
2；零线
【知识点】
家庭电路连接；电路故障判断
【点评】
本题考查家庭电路的规范连接和故障排查，核心是掌握开关的安全接法，以及利用测电笔判断断路故障的方法，需结合安全用电要求理解记忆。
【难度系数】
0.6

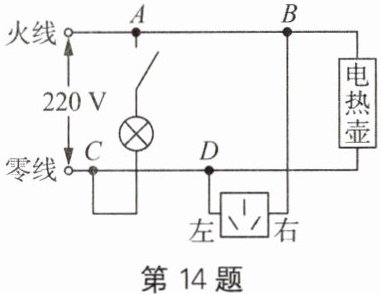

14. 如图所示是小明家中的部分电路，开始时各部分工作正常，将电饭锅的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作. 拔出电饭锅的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，可以判断用手接触电路中的$D$点，他
会
(选填“会”或“不会”)触电，该电路中的故障是C、D
之间断路. 人接触$C$点不会
(选填“会”或“不会”)触电.答案
会
C、D
不会
C、D
不会
解析
【分析】
首先，电灯仍正常工作，说明进户火线以及A到C的零线部分是通路，火线正常。电热壶停止工作，拔出电饭锅插头后仍不工作，结合测电笔插入插座左右孔氖管均发光的现象：右孔发光说明与火线连通正常，左孔发光说明左孔通过电热壶与火线连通，即零线在某点断路。由于电灯正常工作，C点之前的零线正常，所以故障在C、D之间断路。此时D点通过用电器与火线连通，带电；C点与零线连通，电位与大地相同。据此分析触电情况和故障位置。
【解析】
1. 电灯正常工作，说明火线和C点之前的零线通路正常，火线无故障。
2. 测电笔插入插座左、右孔氖管均发光：右孔接火线，发光正常；左孔本应接零线，现在发光，说明左孔通过电热壶、B点与火线连通，即零线在C、D之间断路，导致D点带电。
3. 人接触D点时，D点带电，人体与大地形成通路，会有电流通过人体，因此会触电。
4. 故障为C、D之间断路，因为C点之前的零线能让电灯正常工作，而D点之后的零线通过用电器连火线，使得插座左孔带电。
5. C点与零线连通，电位和大地相同，人接触C点时，人体两端无电压，不会触电。
【答案】
会；C、D；不会
【知识点】
家庭电路故障分析；测电笔的使用；触电判断
【点评】
本题结合家庭电路的工作特点，利用测电笔的检测结果推理故障位置，同时考查触电的条件，需要学生掌握家庭电路的连接方式和测电笔的工作原理，逻辑推理要求较高。
【难度系数】
0.6
首先，电灯仍正常工作，说明进户火线以及A到C的零线部分是通路，火线正常。电热壶停止工作，拔出电饭锅插头后仍不工作，结合测电笔插入插座左右孔氖管均发光的现象：右孔发光说明与火线连通正常，左孔发光说明左孔通过电热壶与火线连通，即零线在某点断路。由于电灯正常工作，C点之前的零线正常，所以故障在C、D之间断路。此时D点通过用电器与火线连通，带电；C点与零线连通，电位与大地相同。据此分析触电情况和故障位置。
【解析】
1. 电灯正常工作，说明火线和C点之前的零线通路正常，火线无故障。
2. 测电笔插入插座左、右孔氖管均发光：右孔接火线，发光正常；左孔本应接零线，现在发光，说明左孔通过电热壶、B点与火线连通，即零线在C、D之间断路，导致D点带电。
3. 人接触D点时，D点带电，人体与大地形成通路，会有电流通过人体，因此会触电。
4. 故障为C、D之间断路，因为C点之前的零线能让电灯正常工作，而D点之后的零线通过用电器连火线，使得插座左孔带电。
5. C点与零线连通，电位和大地相同，人接触C点时，人体两端无电压，不会触电。
【答案】
会；C、D；不会
【知识点】
家庭电路故障分析；测电笔的使用；触电判断
【点评】
本题结合家庭电路的工作特点，利用测电笔的检测结果推理故障位置，同时考查触电的条件，需要学生掌握家庭电路的连接方式和测电笔的工作原理，逻辑推理要求较高。
【难度系数】
0.6
15. 对家庭电路的安装过程，下列要求正确的是 (
A.按照进户线→电能表→总开关→熔断器→用电器顺序安装
B.控制各灯具的开关都应装在零线上
C.所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D.三孔插座有时不需要接地
A
)A.按照进户线→电能表→总开关→熔断器→用电器顺序安装
B.控制各灯具的开关都应装在零线上
C.所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D.三孔插座有时不需要接地
答案
A
解析
【分析】
要解决这道题，需回忆家庭电路的安装规范、安全用电原则等相关知识，通过逐个分析选项来判断对错：
1. 先明确家庭电路的正确连接顺序，判断选项A的合理性；
2. 回忆开关的正确安装位置，分析选项B的正误；
3. 清楚家庭电路中用电器、插座的连接方式，判断选项C；
4. 牢记三孔插座的作用，分析选项D的正确性。
【解析】
逐一分析各选项：
选项A：家庭电路的正确安装顺序为进户线→电能表→总开关→熔断器→用电器。电能表需接在最前端，用于计量所有用电；总开关便于整体断电检修；熔断器在总开关之后，更换时更安全，该选项正确。
选项B：控制灯具的开关应装在火线上，当开关断开时，灯具与火线断开连接，可避免人接触灯具时触电，若装在零线上，断开开关后灯具仍与火线相连，存在安全隐患，该选项错误。
选项C：家庭电路中，所有家用电器和插座都要并联，这样各用电器能独立工作、互不影响；用电器与控制它的开关要串联，才能实现对用电器的通断控制，该选项错误。
选项D：三孔插座的接地孔必须接地，当用电器漏电时，电流会通过接地线导入大地，防止触电事故，因此必须接地，该选项错误。
【答案】
A
【知识点】
家庭电路连接规范、安全用电原则、三孔插座的作用
【点评】
本题考查家庭电路的基础安装与连接要求，属于常规基础题。解题关键是牢记家庭电路的连接顺序、开关和插座的正确接法，结合安全用电知识逐个排查选项即可得出答案。
【难度系数】
0.7
要解决这道题，需回忆家庭电路的安装规范、安全用电原则等相关知识，通过逐个分析选项来判断对错：
1. 先明确家庭电路的正确连接顺序，判断选项A的合理性；
2. 回忆开关的正确安装位置，分析选项B的正误；
3. 清楚家庭电路中用电器、插座的连接方式，判断选项C；
4. 牢记三孔插座的作用，分析选项D的正确性。
【解析】
逐一分析各选项：
选项A：家庭电路的正确安装顺序为进户线→电能表→总开关→熔断器→用电器。电能表需接在最前端，用于计量所有用电；总开关便于整体断电检修；熔断器在总开关之后，更换时更安全，该选项正确。
选项B：控制灯具的开关应装在火线上，当开关断开时，灯具与火线断开连接，可避免人接触灯具时触电，若装在零线上，断开开关后灯具仍与火线相连，存在安全隐患，该选项错误。
选项C：家庭电路中，所有家用电器和插座都要并联，这样各用电器能独立工作、互不影响；用电器与控制它的开关要串联，才能实现对用电器的通断控制，该选项错误。
选项D：三孔插座的接地孔必须接地，当用电器漏电时，电流会通过接地线导入大地，防止触电事故，因此必须接地，该选项错误。
【答案】
A
【知识点】
家庭电路连接规范、安全用电原则、三孔插座的作用
【点评】
本题考查家庭电路的基础安装与连接要求，属于常规基础题。解题关键是牢记家庭电路的连接顺序、开关和插座的正确接法，结合安全用电知识逐个排查选项即可得出答案。
【难度系数】
0.7

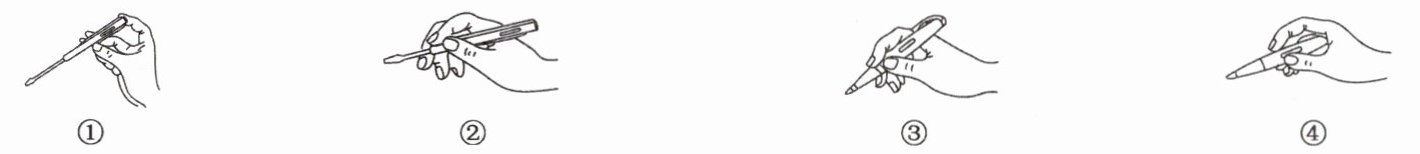

16. 用测电笔辨别火线与零线时，下列各图中正确的操作方法是 (
A.①②
B.①③
C.②④
D.①④
D
)A.①②
B.①③
C.②④
D.①④
答案
D
解析
【分析】
要解决这道题，首先需明确测电笔的正确使用原理：使用测电笔时，手必须接触笔尾的金属体，这样当笔尖接触火线时，电流能通过测电笔、人体与大地形成回路，使氖管发光，从而辨别火线；若手不接触笔尾金属体，无法形成回路，氖管不会发光，不能完成检测；同时手绝对不能接触笔尖金属体，否则会有触电风险。接下来逐一分析每个图：
①图中手接触了笔尾金属体，符合正确操作；
②图中手接触笔尖金属体，易发生触电，操作错误；
③图中手未接触笔尾金属体，无法形成电流回路，不能辨别火线零线，操作错误；
④图中手接触了笔尾金属体，符合正确操作。
因此正确的是①④，对应选项D。
【解析】
测电笔的正确使用要求：手接触笔尾金属体，使测电笔、人体与大地形成通路，以此检测火线与零线，且禁止接触笔尖金属体。
①：手接触笔尾金属体，操作正确；
②：手接触笔尖金属体，易触电，操作错误；
③：手未接触笔尾金属体，无法形成通路，不能检测，操作错误；
④：手接触笔尾金属体，操作正确。
综上，正确的操作是①④，答案选D。
【答案】
D
【知识点】
测电笔的使用、安全用电常识
【点评】
本题考查测电笔的规范使用，这是安全用电的基础知识点，需牢记“手触笔尾金属体、不碰笔尖金属体”的操作要求，避免错误操作引发安全问题。
【难度系数】
0.8
要解决这道题，首先需明确测电笔的正确使用原理：使用测电笔时，手必须接触笔尾的金属体，这样当笔尖接触火线时，电流能通过测电笔、人体与大地形成回路，使氖管发光，从而辨别火线；若手不接触笔尾金属体，无法形成回路，氖管不会发光，不能完成检测；同时手绝对不能接触笔尖金属体，否则会有触电风险。接下来逐一分析每个图：
①图中手接触了笔尾金属体，符合正确操作；
②图中手接触笔尖金属体，易发生触电，操作错误；
③图中手未接触笔尾金属体，无法形成电流回路，不能辨别火线零线，操作错误；
④图中手接触了笔尾金属体，符合正确操作。
因此正确的是①④，对应选项D。
【解析】
测电笔的正确使用要求：手接触笔尾金属体，使测电笔、人体与大地形成通路，以此检测火线与零线，且禁止接触笔尖金属体。
①：手接触笔尾金属体，操作正确；
②：手接触笔尖金属体，易触电，操作错误；
③：手未接触笔尾金属体，无法形成通路，不能检测，操作错误；
④：手接触笔尾金属体，操作正确。
综上，正确的操作是①④，答案选D。
【答案】
D
【知识点】
测电笔的使用、安全用电常识
【点评】
本题考查测电笔的规范使用，这是安全用电的基础知识点，需牢记“手触笔尾金属体、不碰笔尖金属体”的操作要求，避免错误操作引发安全问题。
【难度系数】
0.8
17. 电器上的三芯线除黄绿线外，还有红线和蓝线，红线要接在火线上，蓝线要接在零线上，不能弄错. 根据三线插座的接线规则，电器上的三线插头也有相应的接线要求. 如图所示的三线插头中，与三芯线的红线相接的脚是 (
A.A脚
B.B脚
C.C脚
D.B脚或C脚
B
)A.A脚
B.B脚
C.C脚
D.B脚或C脚
答案
B
解析
【分析】
首先回忆三线插座的接线规则：“左零右火中间地”，即插座左侧接零线，右侧接火线，中间上端的脚接地。三线插头的脚与插座的脚一一对应，火线对应插头的右侧脚（插座右火对应的插头脚）。题目中红线需接火线，因此要找到插头中对应火线的脚。观察图示插头，A脚为最长的接地脚，B脚对应插座的火线端，所以红线应接B脚。
【解析】
根据三线插座“左零右火中间地”的接线规范，三线插头与插座的接线一一对应：
1. 插头的A脚是最长的脚，对应插座的接地端，用于接地；
2. 插座右侧接火线，插头中与该位置对应的是B脚，而题目中明确红线需接火线，因此红线应与B脚相接。
【答案】
B
【知识点】
三线插头接线规则；火线零线接线规范
【点评】
本题考查三线插头与插座的对应接线规则，核心是牢记“左零右火中间地”的接线原则，明确插头各脚与插座的对应关系，区分火线、零线和地线的接线位置，避免混淆。
【难度系数】
0.7
首先回忆三线插座的接线规则：“左零右火中间地”，即插座左侧接零线，右侧接火线，中间上端的脚接地。三线插头的脚与插座的脚一一对应，火线对应插头的右侧脚（插座右火对应的插头脚）。题目中红线需接火线，因此要找到插头中对应火线的脚。观察图示插头，A脚为最长的接地脚，B脚对应插座的火线端，所以红线应接B脚。
【解析】
根据三线插座“左零右火中间地”的接线规范，三线插头与插座的接线一一对应：
1. 插头的A脚是最长的脚，对应插座的接地端，用于接地；
2. 插座右侧接火线，插头中与该位置对应的是B脚，而题目中明确红线需接火线，因此红线应与B脚相接。
【答案】
B
【知识点】
三线插头接线规则；火线零线接线规范
【点评】
本题考查三线插头与插座的对应接线规则，核心是牢记“左零右火中间地”的接线原则，明确插头各脚与插座的对应关系，区分火线、零线和地线的接线位置，避免混淆。
【难度系数】
0.7
18. 在综合实践活动中，小明用测电笔来判断家里电灯的开关是接在火线上还是接在零线上，闭合开关，灯泡正常发光，用测电笔分别检测开关的两个接线柱，发现氖管两次都发光，根据此现象 (
A.可以确定，开关接在火线上
B.可以确定，开关接在零线上
C.无法确定开关接在火线上还是零线上
D.需断开开关，再检测这两个接线柱才能判断接在火线上还是零线上
A
)A.可以确定，开关接在火线上
B.可以确定，开关接在零线上
C.无法确定开关接在火线上还是零线上
D.需断开开关，再检测这两个接线柱才能判断接在火线上还是零线上
答案
A
解析
【分析】
首先明确测电笔的工作原理：测电笔接触火线（与大地间电压为220V）时氖管发光，接触零线（与大地间电压为0）时氖管不发光。其次，开关闭合时，其两个接线柱处于导通状态，电位相同。我们通过假设法分析：
1. 假设开关接在火线上：闭合开关后，两个接线柱都与火线连通，电位均为220V，测电笔检测时氖管两次都发光，与题目现象一致。
2. 假设开关接在零线上：闭合开关后，两个接线柱都与零线连通，电位为0，测电笔检测时氖管两次都不发光，与题目现象矛盾。
由此可确定开关一定接在火线上。
【解析】
1. 测电笔工作原理：当测电笔笔尖接触火线时，火线与大地间存在220V电压，氖管发光；接触零线时，零线与大地间电压为0，氖管不发光。
2. 开关闭合时，两个接线柱导通，电位相同：
若开关接在火线上，闭合开关后，两个接线柱均与火线连通，电位为220V，测电笔检测两个接线柱时，氖管均发光，与题目现象相符。
若开关接在零线上，闭合开关后，两个接线柱均与零线连通，电位为0，测电笔检测时氖管均不发光，与题目现象矛盾。
3. 综上，可确定开关接在火线上，故选A。
【答案】
A
【知识点】
测电笔工作原理、家庭电路开关接法
【点评】
本题结合测电笔的使用和家庭电路的连接规则，通过假设法分析不同情况下的现象，考查学生对家庭电路和测电笔原理的理解，以及逻辑分析能力。
【难度系数】
0.5
首先明确测电笔的工作原理：测电笔接触火线（与大地间电压为220V）时氖管发光，接触零线（与大地间电压为0）时氖管不发光。其次，开关闭合时，其两个接线柱处于导通状态，电位相同。我们通过假设法分析：
1. 假设开关接在火线上：闭合开关后，两个接线柱都与火线连通，电位均为220V，测电笔检测时氖管两次都发光，与题目现象一致。
2. 假设开关接在零线上：闭合开关后，两个接线柱都与零线连通，电位为0，测电笔检测时氖管两次都不发光，与题目现象矛盾。
由此可确定开关一定接在火线上。
【解析】
1. 测电笔工作原理：当测电笔笔尖接触火线时，火线与大地间存在220V电压，氖管发光；接触零线时，零线与大地间电压为0，氖管不发光。
2. 开关闭合时，两个接线柱导通，电位相同：
若开关接在火线上，闭合开关后，两个接线柱均与火线连通，电位为220V，测电笔检测两个接线柱时，氖管均发光，与题目现象相符。
若开关接在零线上，闭合开关后，两个接线柱均与零线连通，电位为0，测电笔检测时氖管均不发光，与题目现象矛盾。
3. 综上，可确定开关接在火线上，故选A。
【答案】
A
【知识点】
测电笔工作原理、家庭电路开关接法
【点评】
本题结合测电笔的使用和家庭电路的连接规则，通过假设法分析不同情况下的现象，考查学生对家庭电路和测电笔原理的理解，以及逻辑分析能力。
【难度系数】
0.5
