7. 关于家庭电路，下列说法正确的是 (
A.测电笔是用来检验物体是否带电的工具
B.进户线是由火线和地线组成的
C.电能表是测量总电功率的工具
D.总开关能控制家庭电路的通和断
D
)A.测电笔是用来检验物体是否带电的工具
B.进户线是由火线和地线组成的
C.电能表是测量总电功率的工具
D.总开关能控制家庭电路的通和断
答案
D
解析
【分析】
要解决这道题，需结合家庭电路的相关知识点，逐个分析选项判断对错：
1. 明确测电笔的功能：测电笔是用来辨别家庭电路中火线和零线的工具，检验物体是否带电的是验电器，据此可判断A选项错误；
2. 回忆进户线的组成：家庭电路的进户线由火线和零线组成，地线是用于接地保护的附加线路，并非进户线的基本组成，因此B选项错误；
3. 区分电能表的作用：电能表是测量家庭电路中消耗的总电能（电功）的仪表，不是测量总电功率的工具，所以C选项错误；
4. 理解总开关的作用：总开关接在家庭电路的干路中，能够控制整个家庭电路的通和断，故D选项正确。
【解析】
A选项：测电笔的作用是辨别家庭电路中的火线与零线，并非检验物体是否带电，检验物体是否带电的工具是验电器，故A错误；
B选项：家庭电路的进户线由火线和零线组成，地线不属于进户线的基本组成部分，故B错误；
C选项：电能表是测量家庭电路中消耗的总电能（电功）的仪表，不能测量总电功率，故C错误；
D选项：总开关安装在家庭电路的干路上，能够控制整个家庭电路的通和断，故D正确。
【答案】
D
【知识点】
家庭电路组成、电能表与测电笔的作用
【点评】
本题考查家庭电路的基本组成及相关工具的功能，属于基础题型，要求学生牢记家庭电路各部件的作用，避免混淆不同工具的功能。
【难度系数】
0.7
要解决这道题，需结合家庭电路的相关知识点，逐个分析选项判断对错：
1. 明确测电笔的功能：测电笔是用来辨别家庭电路中火线和零线的工具，检验物体是否带电的是验电器，据此可判断A选项错误；
2. 回忆进户线的组成：家庭电路的进户线由火线和零线组成，地线是用于接地保护的附加线路，并非进户线的基本组成，因此B选项错误；
3. 区分电能表的作用：电能表是测量家庭电路中消耗的总电能（电功）的仪表，不是测量总电功率的工具，所以C选项错误；
4. 理解总开关的作用：总开关接在家庭电路的干路中，能够控制整个家庭电路的通和断，故D选项正确。
【解析】
A选项：测电笔的作用是辨别家庭电路中的火线与零线，并非检验物体是否带电，检验物体是否带电的工具是验电器，故A错误；
B选项：家庭电路的进户线由火线和零线组成，地线不属于进户线的基本组成部分，故B错误；
C选项：电能表是测量家庭电路中消耗的总电能（电功）的仪表，不能测量总电功率，故C错误；
D选项：总开关安装在家庭电路的干路上，能够控制整个家庭电路的通和断，故D正确。
【答案】
D
【知识点】
家庭电路组成、电能表与测电笔的作用
【点评】
本题考查家庭电路的基本组成及相关工具的功能，属于基础题型，要求学生牢记家庭电路各部件的作用，避免混淆不同工具的功能。
【难度系数】
0.7

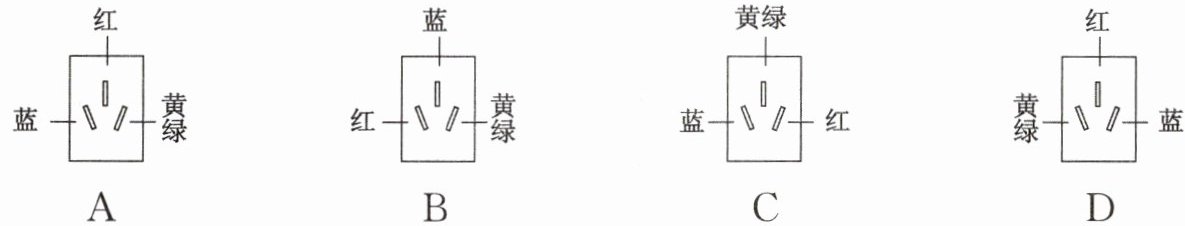

8. 如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线. 现将三线插座与三根电线连接，下列接线情况正确的是 (
A.
B.
C.
D.
C
)A.
B.
C.
D.
答案
C
解析
【分析】
要解决这道题，首先需要回忆三线插座的正确接线原则，即“左零右火中间地”：插座左侧插孔接零线，右侧插孔接火线，中间上方的插孔接地线。接下来结合题目给出的电线颜色（红色为火线、蓝色为零线、黄绿色为地线），逐一核对每个选项，看哪个选项的接线符合这一原则，即可选出正确答案。
【解析】
家庭电路中，三线插座的接线必须遵循“左零右火中间地”的规范：
左侧插孔应连接零线（题目中为蓝色电线）；
右侧插孔应连接火线（题目中为红色电线）；
中间上方的插孔应连接地线（题目中为黄绿色电线）。
逐一分析选项：
A选项：接线不符合“左零右火中间地”原则，错误；
B选项：接线不符合“左零右火中间地”原则，错误；
C选项：左侧接蓝色零线，右侧接红色火线，中间接黄绿色地线，完全符合接线规范，正确；
D选项：接线不符合“左零右火中间地”原则，错误。
【答案】
C
【知识点】
三线插座接线规则；家庭电路连接
【点评】
本题考查家庭电路中三线插座的正确接线方法，属于家庭电路的基础考点，难度较低。解题关键是牢记“左零右火中间地”的接线原则，并结合题目给出的电线颜色对应判断，只要掌握该原则就能轻松选出正确答案。
【难度系数】
0.8
要解决这道题，首先需要回忆三线插座的正确接线原则，即“左零右火中间地”：插座左侧插孔接零线，右侧插孔接火线，中间上方的插孔接地线。接下来结合题目给出的电线颜色（红色为火线、蓝色为零线、黄绿色为地线），逐一核对每个选项，看哪个选项的接线符合这一原则，即可选出正确答案。
【解析】
家庭电路中，三线插座的接线必须遵循“左零右火中间地”的规范：
左侧插孔应连接零线（题目中为蓝色电线）；
右侧插孔应连接火线（题目中为红色电线）；
中间上方的插孔应连接地线（题目中为黄绿色电线）。
逐一分析选项：
A选项：接线不符合“左零右火中间地”原则，错误；
B选项：接线不符合“左零右火中间地”原则，错误；
C选项：左侧接蓝色零线，右侧接红色火线，中间接黄绿色地线，完全符合接线规范，正确；
D选项：接线不符合“左零右火中间地”原则，错误。
【答案】
C
【知识点】
三线插座接线规则；家庭电路连接
【点评】
本题考查家庭电路中三线插座的正确接线方法，属于家庭电路的基础考点，难度较低。解题关键是牢记“左零右火中间地”的接线原则，并结合题目给出的电线颜色对应判断，只要掌握该原则就能轻松选出正确答案。
【难度系数】
0.8
9. 如图所示是小刘家新建楼房的部分配电系统图，下列分析正确的是 (
A.控制电灯的开关安装在了零线上
B.电能表指示灯闪烁7 200次，表示消耗了$2.0\ \mathrm{kW}·\mathrm{h}$的电能
C.电路正常工作时，用测电笔插入插座的左孔，氖管会发光
D.上月末电能表示数如图所示，本月用电100度，则本月末电能表示数是2028.1
B
)A.控制电灯的开关安装在了零线上
B.电能表指示灯闪烁7 200次，表示消耗了$2.0\ \mathrm{kW}·\mathrm{h}$的电能
C.电路正常工作时，用测电笔插入插座的左孔，氖管会发光
D.上月末电能表示数如图所示，本月用电100度，则本月末电能表示数是2028.1
答案
B
解析
【分析】
要解决这道题，需逐个分析选项，结合家庭电路连接规则、电能表参数来判断：
1. 开关连接：家庭电路中控制用电器的开关应接在火线上，保障断开开关时用电器不带电，以此判断A选项。
2. 电能表参数：理解$3600\ \mathrm{imp/(kW· h)}$的含义，通过计算闪烁次数对应消耗的电能，判断B选项。
3. 插座接线：家庭插座遵循“左零右火上接地”，测电笔接触火线才会发光，据此判断C选项。
4. 电能表读数：本月末读数=上月末读数+本月用电量，单位统一后计算判断D选项。
【解析】
逐一分析各选项：
A选项：由图可知，控制电灯的开关接在火线上，断开开关时电灯与火线断开，更安全，因此A错误。
B选项：电能表参数$3600\ \mathrm{imp/(kW· h)}$表示每消耗$1\ \mathrm{kW· h}$电能，指示灯闪烁3600次。当指示灯闪烁7200次时，消耗的电能：
$W=\frac{7200\ \mathrm{imp}}{3600\ \mathrm{imp/(kW· h)}}=2.0\ \mathrm{kW· h}$，因此B正确。
C选项：插座左孔接零线，测电笔插入左孔时，氖管不会发光，因此C错误。
D选项：上月末电能表示数为$2018.1\ \mathrm{kW· h}$，本月用电100度（即$100\ \mathrm{kW· h}$），本月末读数为$2018.1\ \mathrm{kW· h}+100\ \mathrm{kW· h}=2118.1\ \mathrm{kW· h}$，因此D错误。
综上，正确选项为B。
【答案】
B
【知识点】
家庭电路连接、电能表的使用
【点评】
本题考查家庭电路基础连接规则与电能表的相关应用，属于基础题型，需熟练掌握开关、插座的正确接法，以及电能表参数含义和读数计算。
【难度系数】
0.6
要解决这道题，需逐个分析选项，结合家庭电路连接规则、电能表参数来判断：
1. 开关连接：家庭电路中控制用电器的开关应接在火线上，保障断开开关时用电器不带电，以此判断A选项。
2. 电能表参数：理解$3600\ \mathrm{imp/(kW· h)}$的含义，通过计算闪烁次数对应消耗的电能，判断B选项。
3. 插座接线：家庭插座遵循“左零右火上接地”，测电笔接触火线才会发光，据此判断C选项。
4. 电能表读数：本月末读数=上月末读数+本月用电量，单位统一后计算判断D选项。
【解析】
逐一分析各选项：
A选项：由图可知，控制电灯的开关接在火线上，断开开关时电灯与火线断开，更安全，因此A错误。
B选项：电能表参数$3600\ \mathrm{imp/(kW· h)}$表示每消耗$1\ \mathrm{kW· h}$电能，指示灯闪烁3600次。当指示灯闪烁7200次时，消耗的电能：
$W=\frac{7200\ \mathrm{imp}}{3600\ \mathrm{imp/(kW· h)}}=2.0\ \mathrm{kW· h}$，因此B正确。
C选项：插座左孔接零线，测电笔插入左孔时，氖管不会发光，因此C错误。
D选项：上月末电能表示数为$2018.1\ \mathrm{kW· h}$，本月用电100度（即$100\ \mathrm{kW· h}$），本月末读数为$2018.1\ \mathrm{kW· h}+100\ \mathrm{kW· h}=2118.1\ \mathrm{kW· h}$，因此D错误。
综上，正确选项为B。
【答案】
B
【知识点】
家庭电路连接、电能表的使用
【点评】
本题考查家庭电路基础连接规则与电能表的相关应用，属于基础题型，需熟练掌握开关、插座的正确接法，以及电能表参数含义和读数计算。
【难度系数】
0.6

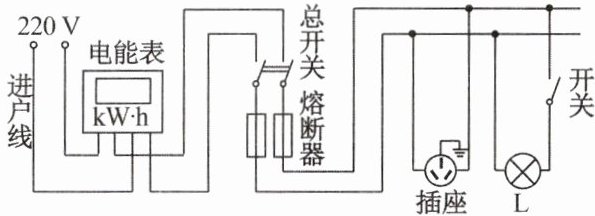

10. 如图所示是家庭电路的一部分，电能表的电流规格是“$10(40)\ \mathrm{A}$”，L是“$220\ \mathrm{V}\ 22\ \mathrm{W}$”的节能灯，插座上接入“$220\ \mathrm{V}\ 220\ \mathrm{W}$”的电视机(图中未画出). 灯和电视机同时工作时，求：
(1)通过电能表的电流.
(2)连续工作$4\ \mathrm{h}$消耗的电能.
(3)该电路中还能接入的用电器的最大功率.
(1)通过电能表的电流.
(2)连续工作$4\ \mathrm{h}$消耗的电能.
(3)该电路中还能接入的用电器的最大功率.
答案
解：
(1) 总功率$ P = P_{\mathrm{灯}} + P_{\mathrm{机}} = 22\ \mathrm{W} + 220\ \mathrm{W} = 242\ \mathrm{W}$
由 P=UI 得，通过电能表的电流$ I = \frac{P}{U} = \frac{242\ \mathrm{W}}{220\ \mathrm{V}} = 1.1\ \mathrm{A}$
(2) 连续工作4h消耗的电能$ W = Pt = 242 × 10^{-3}\ \mathrm{kW} × 4\ \mathrm{h} = 0.968\ \mathrm{kW·h}$
(3) 电能表允许的最大总功率$ P_{\mathrm{最大}} = UI_{\mathrm{最大}} = 220\ \mathrm{V} × 40\ \mathrm{A} = 8800\ \mathrm{W}$
还能接入的用电器的最大功率$ P_{\mathrm{还}} = P_{\mathrm{最大}} - P = 8800\ \mathrm{W} - 242\ \mathrm{W} = 8558\ \mathrm{W}$
(1) 总功率$ P = P_{\mathrm{灯}} + P_{\mathrm{机}} = 22\ \mathrm{W} + 220\ \mathrm{W} = 242\ \mathrm{W}$
由 P=UI 得，通过电能表的电流$ I = \frac{P}{U} = \frac{242\ \mathrm{W}}{220\ \mathrm{V}} = 1.1\ \mathrm{A}$
(2) 连续工作4h消耗的电能$ W = Pt = 242 × 10^{-3}\ \mathrm{kW} × 4\ \mathrm{h} = 0.968\ \mathrm{kW·h}$
(3) 电能表允许的最大总功率$ P_{\mathrm{最大}} = UI_{\mathrm{最大}} = 220\ \mathrm{V} × 40\ \mathrm{A} = 8800\ \mathrm{W}$
还能接入的用电器的最大功率$ P_{\mathrm{还}} = P_{\mathrm{最大}} - P = 8800\ \mathrm{W} - 242\ \mathrm{W} = 8558\ \mathrm{W}$
解析
【分析】
1. 第(1)问：家庭电路中用电器并联，总功率为各用电器功率之和。先计算灯和电视机的总功率，再根据公式$P=UI$的变形公式$I=\frac{P}{U}$，求出干路中通过电能表的电流。
2. 第(2)问：利用电能计算公式$W=Pt$，代入总功率和工作时间计算消耗的电能，注意单位统一换算。
3. 第(3)问：根据电能表的最大电流参数，用$P=UI$算出电路允许的最大总功率，减去当前用电器的总功率，得到还能接入的用电器的最大功率。
【解析】
(1) 灯与电视机并联，总功率：
$P = P_{\mathrm{灯}} + P_{\mathrm{机}} = 22\ \mathrm{W} + 220\ \mathrm{W} = 242\ \mathrm{W}$
由$P=UI$可得，通过电能表的电流：
$I = \frac{P}{U} = \frac{242\ \mathrm{W}}{220\ \mathrm{V}} = 1.1\ \mathrm{A}$
(2) 连续工作$4\ \mathrm{h}$消耗的电能：
$W = Pt = 242 × 10^{-3}\ \mathrm{kW} × 4\ \mathrm{h} = 0.968\ \mathrm{kW·h}$
(3) 电能表允许的最大总功率：
$P_{\mathrm{最大}} = UI_{\mathrm{最大}} = 220\ \mathrm{V} × 40\ \mathrm{A} = 8800\ \mathrm{W}$
还能接入的用电器的最大功率：
$P_{\mathrm{还}} = P_{\mathrm{最大}} - P = 8800\ \mathrm{W} - 242\ \mathrm{W} = 8558\ \mathrm{W}$
【答案】
(1) $\boldsymbol{1.1\ \mathrm{A}}$
(2) $\boldsymbol{0.968\ \mathrm{kW·h}}$
(3) $\boldsymbol{8558\ \mathrm{W}}$
【知识点】
家庭电路功率计算、电能计算、并联电路功率特点
【点评】
本题考查家庭电路中电功率、电流、电能的计算，需理解电能表参数的意义，掌握并联电路功率规律及电功、电功率公式的灵活应用。
【难度系数】
0.6
1. 第(1)问：家庭电路中用电器并联，总功率为各用电器功率之和。先计算灯和电视机的总功率，再根据公式$P=UI$的变形公式$I=\frac{P}{U}$，求出干路中通过电能表的电流。
2. 第(2)问：利用电能计算公式$W=Pt$，代入总功率和工作时间计算消耗的电能，注意单位统一换算。
3. 第(3)问：根据电能表的最大电流参数，用$P=UI$算出电路允许的最大总功率，减去当前用电器的总功率，得到还能接入的用电器的最大功率。
【解析】
(1) 灯与电视机并联，总功率：
$P = P_{\mathrm{灯}} + P_{\mathrm{机}} = 22\ \mathrm{W} + 220\ \mathrm{W} = 242\ \mathrm{W}$
由$P=UI$可得，通过电能表的电流：
$I = \frac{P}{U} = \frac{242\ \mathrm{W}}{220\ \mathrm{V}} = 1.1\ \mathrm{A}$
(2) 连续工作$4\ \mathrm{h}$消耗的电能：
$W = Pt = 242 × 10^{-3}\ \mathrm{kW} × 4\ \mathrm{h} = 0.968\ \mathrm{kW·h}$
(3) 电能表允许的最大总功率：
$P_{\mathrm{最大}} = UI_{\mathrm{最大}} = 220\ \mathrm{V} × 40\ \mathrm{A} = 8800\ \mathrm{W}$
还能接入的用电器的最大功率：
$P_{\mathrm{还}} = P_{\mathrm{最大}} - P = 8800\ \mathrm{W} - 242\ \mathrm{W} = 8558\ \mathrm{W}$
【答案】
(1) $\boldsymbol{1.1\ \mathrm{A}}$
(2) $\boldsymbol{0.968\ \mathrm{kW·h}}$
(3) $\boldsymbol{8558\ \mathrm{W}}$
【知识点】
家庭电路功率计算、电能计算、并联电路功率特点
【点评】
本题考查家庭电路中电功率、电流、电能的计算，需理解电能表参数的意义，掌握并联电路功率规律及电功、电功率公式的灵活应用。
【难度系数】
0.6
11. 为安全用电，家庭电路中的空气开关应装在
火线
(选填“火线”或“零线”)上；教室里的日光灯、家里的各个家用电器都是并
联的，保险丝是串联在火线
(选填“火线”或“零线”)上的.答案
火线
并
火线
并
火线
解析
【分析】
要解决这道题，我们可以从家庭电路的安全用电原则和电路连接特点入手思考：
1. 对于空气开关和保险丝的安装位置，核心是保障用电安全，当电路出现故障时，要能及时切断与火线的连接，防止用电器带电引发触电事故，以此判断它们的安装位置；
2. 对于家用电器的连接方式，需结合串并联电路的特点，考虑各用电器是否需要独立工作、互不影响来确定。
【解析】
1. 空气开关在电路过载、短路时会切断电路，为避免断开后用电器仍与火线相连引发触电，应装在火线上；
2. 教室里的日光灯、家里的家用电器，每个用电器都需要独立工作且互不影响，根据并联电路“各支路独立工作、电压相等”的特点，它们都是并联的；
3. 保险丝在电路电流过大时自动熔断切断电路，为了熔断后切断火线，防止用电器带电，保险丝应串联在火线上。
【答案】
火线；并；火线
【知识点】
家庭电路连接、安全用电原则、串并联电路特点
【点评】
本题考查家庭电路的基础常识，紧密联系生活实际，属于必掌握的基础考点，需要学生牢记家庭电路元件的安装规则和电路连接特点，明确安全用电的核心要求。
【难度系数】
0.8
要解决这道题，我们可以从家庭电路的安全用电原则和电路连接特点入手思考：
1. 对于空气开关和保险丝的安装位置，核心是保障用电安全，当电路出现故障时，要能及时切断与火线的连接，防止用电器带电引发触电事故，以此判断它们的安装位置；
2. 对于家用电器的连接方式，需结合串并联电路的特点，考虑各用电器是否需要独立工作、互不影响来确定。
【解析】
1. 空气开关在电路过载、短路时会切断电路，为避免断开后用电器仍与火线相连引发触电，应装在火线上；
2. 教室里的日光灯、家里的家用电器，每个用电器都需要独立工作且互不影响，根据并联电路“各支路独立工作、电压相等”的特点，它们都是并联的；
3. 保险丝在电路电流过大时自动熔断切断电路，为了熔断后切断火线，防止用电器带电，保险丝应串联在火线上。
【答案】
火线；并；火线
【知识点】
家庭电路连接、安全用电原则、串并联电路特点
【点评】
本题考查家庭电路的基础常识，紧密联系生活实际，属于必掌握的基础考点，需要学生牢记家庭电路元件的安装规则和电路连接特点，明确安全用电的核心要求。
【难度系数】
0.8
12. 小明站在干燥的木桌上，一只手接触到火线，竟然没事. 小红正确使用测电笔接触小明的身体(切忌小红的身体不能触碰小明)，测电笔中的氖管
发光
(选填“发光”或“不发光”)，小明没有发生触电事故的原因是干燥的木桌是绝缘体，没有通过大地构成回路
.答案
发光
干燥的木桌是绝缘体，没有通过大地构成回路
干燥的木桌是绝缘体，没有通过大地构成回路
解析
【分析】
要解决这道题，我们可以分两步思考：
1. 分析测电笔氖管是否发光：测电笔的氖管发光需要形成连通火线、测电笔、人体、大地的回路。小明接触火线后，身体带上火线的电压，小红正确使用测电笔接触小明身体时，电流可通过火线→小明→测电笔→小红→大地形成回路，满足氖管发光的条件。
2. 分析小明未触电的原因：触电事故的发生需要有电流通过人体形成闭合回路，小明站在干燥的木桌上，干燥木桌是绝缘体，无法将小明与大地或零线连通，因此没有电流通过小明的身体，不会触电。
【解析】
1. 测电笔氖管的状态：
小明接触火线后，人体带电。小红正确使用测电笔（手接触笔尾金属体）接触小明身体，此时电流路径为：火线→小明→测电笔→小红→大地，形成完整的通路，符合测电笔氖管发光的要求，因此氖管发光。
2. 小明未触电的原因：
触电的必要条件是有电流通过人体形成闭合回路。干燥的木桌是绝缘体，小明站在干燥木桌上时，无法与大地或零线构成电流回路，没有电流通过小明的身体，所以不会发生触电事故。
【答案】
发光；干燥的木桌是绝缘体，没有通过大地构成回路
【知识点】
测电笔工作原理；触电的条件；绝缘体的应用
【点评】
本题考查家庭电路中安全用电的相关知识，结合实际场景考查测电笔的工作原理和触电事故的发生条件，需要学生将物理知识与生活实际结合，理解电路通路与绝缘体在安全用电中的作用。
【难度系数】
0.7
要解决这道题，我们可以分两步思考：
1. 分析测电笔氖管是否发光：测电笔的氖管发光需要形成连通火线、测电笔、人体、大地的回路。小明接触火线后，身体带上火线的电压，小红正确使用测电笔接触小明身体时，电流可通过火线→小明→测电笔→小红→大地形成回路，满足氖管发光的条件。
2. 分析小明未触电的原因：触电事故的发生需要有电流通过人体形成闭合回路，小明站在干燥的木桌上，干燥木桌是绝缘体，无法将小明与大地或零线连通，因此没有电流通过小明的身体，不会触电。
【解析】
1. 测电笔氖管的状态：
小明接触火线后，人体带电。小红正确使用测电笔（手接触笔尾金属体）接触小明身体，此时电流路径为：火线→小明→测电笔→小红→大地，形成完整的通路，符合测电笔氖管发光的要求，因此氖管发光。
2. 小明未触电的原因：
触电的必要条件是有电流通过人体形成闭合回路。干燥的木桌是绝缘体，小明站在干燥木桌上时，无法与大地或零线构成电流回路，没有电流通过小明的身体，所以不会发生触电事故。
【答案】
发光；干燥的木桌是绝缘体，没有通过大地构成回路
【知识点】
测电笔工作原理；触电的条件；绝缘体的应用
【点评】
本题考查家庭电路中安全用电的相关知识，结合实际场景考查测电笔的工作原理和触电事故的发生条件，需要学生将物理知识与生活实际结合，理解电路通路与绝缘体在安全用电中的作用。
【难度系数】
0.7
