6. 在如图甲所示的电路中，开关均闭合后，发现电流表A₁、A₂的指针指在如图乙所示的同一位置。电流表A₂测量的是小灯泡
乙
L₂
（选填“L₁”“L₂”或“L₁ 和 L₂”）的电流；小灯泡L₁、L₂的电阻之比为1:4
。乙
答案
6. L₂ 1:4
7.(2025·吉林中考)在如图所示的电路中,电源电压恒定,定值电阻B的阻值为15 Ω。闭合开关S,电流表A的示数为1.2 A,电流表A₁的示数为0.4 A。
(1)求通过定值电阻B的电流。
(2)求电源电压。
(1)求通过定值电阻B的电流。
(2)求电源电压。
答案
7. (1) 0.8 A
(2) 12 V
(2) 12 V
8. 右图是电阻器甲和乙的$I-U$图像，由图像可知下列判断不正确的是（
A.甲的电阻值是$20\ \Omega$
B.甲的电阻值大于乙的电阻值
C.甲、乙串联，乙两端的电压为1 V时，甲两端的电压为3 V
D.甲、乙并联，通过甲的电流为0.1 A时，通过乙的电流为0.2 A
B
）A.甲的电阻值是$20\ \Omega$
B.甲的电阻值大于乙的电阻值
C.甲、乙串联，乙两端的电压为1 V时，甲两端的电压为3 V
D.甲、乙并联，通过甲的电流为0.1 A时，通过乙的电流为0.2 A
答案
8. B

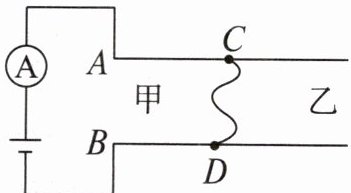

9. 甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.2 Ω，现输电线在某处发生了短路，为确定短路位置，检修员在甲地将电流表接入如图所示的电路中，则电压表应接在
A、B
（选填“A、B”或“C、D”）两点之间；若电压表和电流表的示数分别为4 V和0.5 A，则短路位置离甲地20
km。答案
9. A、B 20
