五、计算题(14分)

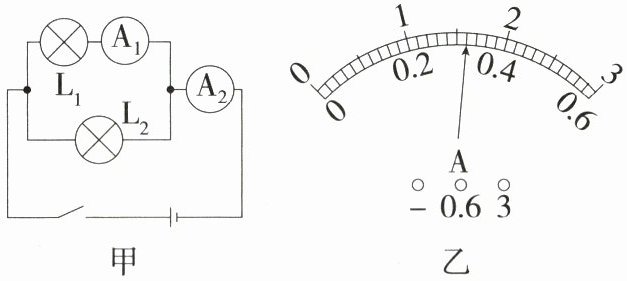

21. 核心素养 科学思维「2026湖南长沙南雅教育集团调研，★☆」小南同学在探究“并联电路中电流的规律”时，设计的电路图如图甲所示，闭合开关，两表指针指在同一位置，如图乙所示。求：
(1)电流表$\mathrm{A}_2$的示数；
(2)流过灯泡$\mathrm{L}_1$的电流；
(3)流过灯泡$\mathrm{L}_2$的电流。

21.解析 分析电路可知,当闭合开关后,两灯泡并联,电流表A₂测干路电流,电流表A₁测通过L₁的电流。两电流表指针偏转均为图乙所示,根据并联电路电流规律可知,电流表A₂选用大测量范围,示数为1.6 A;电流表A₁选用小测量范围,示数为0.32 A。
(1)电流表A₂测干路电流,示数为$I=1.6\ \mathrm{A}$;
(2)A₁测通过L₁的电流,所以通过L₁的电流为$I_1=0.32\ \mathrm{A}$;
(3)并联电路中,干路电流等于各支路电流之和,所以通过L₂的电流$I_2=I-I_1=1.6\ \mathrm{A}-0.32\ \mathrm{A}=1.28\ \mathrm{A}$。

【分析】首先分析电路连接方式，由图甲可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测$\mathrm{L}_1$支路的电流，电流表$\mathrm{A}_2$测干路电流。根据并联电路的电流规律，干路电流等于各支路电流之和，因此$\mathrm{A}_2$的示数大于$\mathrm{A}_1$的示数。又因为两表指针位置相同，说明它们选用的量程不同，$\mathrm{A}_2$选用$0∼3\ \mathrm{A}$量程，$\mathrm{A}_1$选用$0∼0.6\ \mathrm{A}$量程，据此读取两表的示数，再计算各支路电流。
【解析】
(1) 由图甲可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_2$测干路电流，$\mathrm{A}_1$测$\mathrm{L}_1$支路电流。因为并联电路干路电流大于支路电流，且两表指针位置相同，所以$\mathrm{A}_2$选用$0∼3\ \mathrm{A}$量程，分度值为$0.1\ \mathrm{A}$，示数为$1.6\ \mathrm{A}$；
(2) $\mathrm{A}_1$选用$0∼0.6\ \mathrm{A}$量程，分度值为$0.02\ \mathrm{A}$，示数为$0.32\ \mathrm{A}$，即流过$\mathrm{L}_1$的电流$I_1=0.32\ \mathrm{A}$；
(3) 根据并联电路电流规律$I=I_1+I_2$，可得流过$\mathrm{L}_2$的电流$I_2=I - I_1=1.6\ \mathrm{A} - 0.32\ \mathrm{A}=1.28\ \mathrm{A}$。
【答案】
(1) $1.6\ \mathrm{A}$；(2) $0.32\ \mathrm{A}$；(3) $1.28\ \mathrm{A}$
【知识点】
并联电路电流规律；电流表的读数
【点评】
本题考查并联电路电流规律的应用，关键是根据干路电流与支路电流的大小关系判断电流表量程，利用指针位置相同确定量程差异，进而正确读数，属于基础题，注重对科学思维中规律应用的考查。
【难度系数】
0.6
