2026年初中必刷题九年级物理上册教科版第25页答案

1[2026河北邯郸期末]指纹识别技术作为生物特征识别技术之一，在新世纪逐渐成熟。如图所示，

手指轻轻触碰手机上的感应区，当识别到正确的指纹后手机自动解锁，因此感应区相当于手机电路中的

开关

；用充电宝给手机电池充电时，充电宝相当于电路中的

电源

，手机的电池相当于

用电器

。

答案

1.开关电源用电器【解析】手指轻轻触碰手机上的感应区，当识别到正确的指纹后手机自动解锁，这说明感应区起到了控制作用，相当于手机电路中的开关。用充电宝给手机电池充电时，充电宝提供了电能，相当于电路中的电源；手机的电池消耗了电能，相当于用电器。

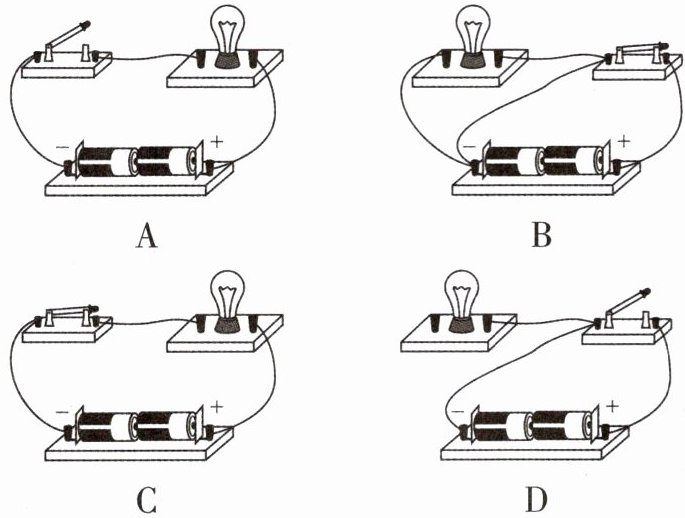

2[2025山东临沂调研]如图所示四个电路中，处于通路状态的是

，处于开路状态的是

，处于短路状态的是

。

答案

2.C AD B 【解析】A图、D图开关断开，因此电路处于开路状态；B图开关闭合，导线将电源的两极直接连在一起，因此该电路处于短路状态；C图开关闭合，电路处处连通，灯泡可以正常发光，因此该电路处于通路状态。

3[2026河北保定质检]如图为小明连接的实物电路，由于多连了一条导线

（填“AC”“DE”“DF”或“BF”），当开关闭合时，电路会发生

短路

，此时小灯泡

不亮

（填“亮”或“不亮”）。

答案

3.DF 短路不亮【解析】根据图示可知，由于多连了一条导线DF，当开关闭合时，电流从电源正极流出后，不经过小灯泡，经导线和开关直接回到电源负极，电路会发生短路，此时小灯泡不亮。

4 下列四个电路图中,与如图所示的实物图相对应的是 (

)

答案

4.A 【解析】实物图中,开关闭合后,电流从电源正极出发,依次经过两个小灯泡,再经过开关,最后回到电源负极,电流只有一条路径,故只有A选项的电路图符合题意。

5 如图是某同学画出的一个电路图，其中“⊗”是表示

灯泡

的电路符号；该电路图中有一处是错误的，它是

L₁放在拐角处

。

答案

5.灯泡 L₁放在拐角处【解析】“⊗”是表示灯泡的电路符号;电路图中L₁的位置是错误的,L₁不应放在拐角处。

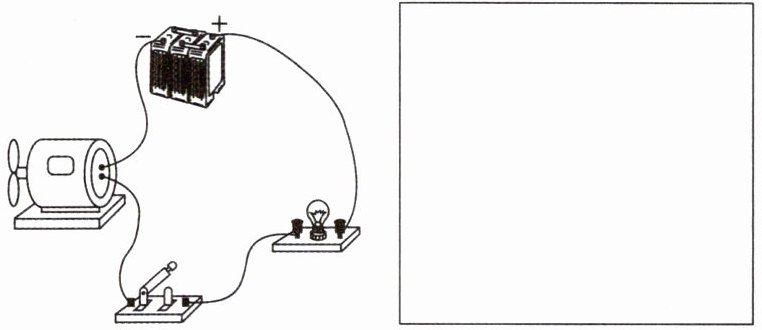

6[2026广东珠海质检]请根据实物电路，在方框内画出电路图。

答案

6.如图所示

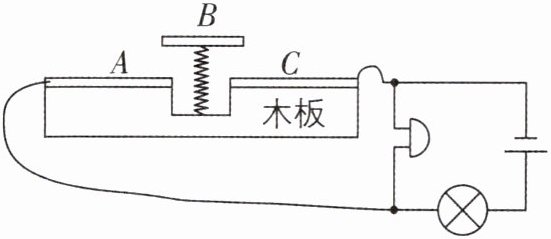

7[2025四川遂宁调研,中]如图所示是具有报警功能的文物展示台,该展示台由木板、弹簧、金属片A、B、C和报警电路组成。当把压在B上的物品搬离时,金属片B在弹簧作用下与金属片A、C分开,相当于

断开

(填“闭合”或“断开”)开关,这时灯泡

亮

(填“亮”或“不亮”),电铃

响

(填“响”或“不响”)。

答案

7.断开亮响【解析】当把压在B上的物品搬离时,金属片B在弹簧作用下与金属片A、C分开,此时灯泡、电铃和电源形成通路,则灯泡亮,电铃响。
