2026年初中必刷题九年级物理上册教科版第26页答案

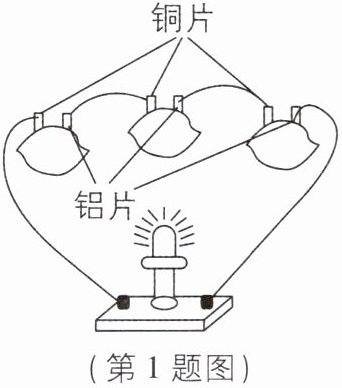

1 [2026 山东菏泽调研]如图所示,小雨用几个插有铜片和铝片的水果使二极管发光。关于这个现象,下列说法中正确的是 (

)

A.水果相当于此电路中的开关
B.二极管能发光,但该电路不是一个完整的电路
C.二极管相当于电源,把化学能转化为电能
D.水果电池把电能转化为光能

答案

1.B 【解析】插有铜片和铝片的水果相当于此电路中的电源,故A错误;该电路缺少开关,所以该电路不是一个完整的电路,故B正确;二极管相当于此电路中的用电器,把电能转化为光能,故C错误;水果电池相当于电源,把化学能转化为电能,故D错误。故选B。

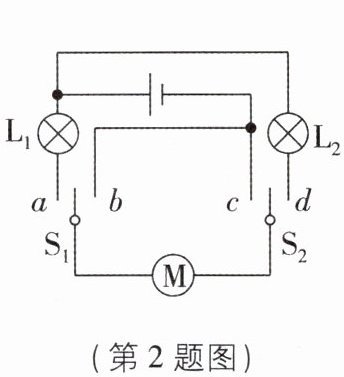

2 新考法[2025安徽中考,中]某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转,设计了如图所示的电路$,S_1$、$S_2$为单刀双掷开关$,L_1$、$L_2$为指示灯。规定电流从电动机M的左端流入,电动机正转。下列说法正确的是 (

)
$A. S_1$接a、$S_2$接d时$,L_1$、$L_2$均发光,电动机不转
$B. S_1$接a、$S_2$接c时,只有$L_1$发光,电动机反转
$C. S_1$接b、$S_2$接d时,只有$L_2$发光,电动机反转
$D. S_1$接b、$S_2$接c时$,L_1$、$L_2$均发光,电动机正转

答案

2.C 【解析】S₁接a、S₂接d时,电路中没有电源,因此灯泡L₁、灯泡L₂和电动机都不工作,故A错误;S₁接a、S₂接c时,电流从电动机的左端流入,右端流出,此时L₁亮,电动机正转,故B错误;S₁接b、S₂接d时,电流从电动机的右端流入,左端流出,此时L₂亮,电动机反转,故C正确;S₁接b、S₂接c时,电路中没有电源,因此灯泡L₁、灯泡L₂和电动机都不工作,故D错误。故选C。

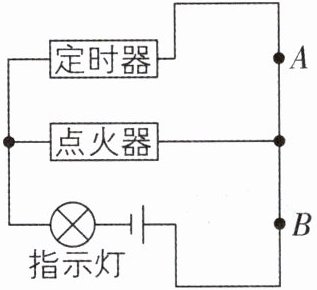

3[中]如图为烟花定时点火装置的简化电路图。定时器是一个倒计时自动控制开关，可根据需要预设倒计时。当倒计时为零时，定时器会自动

断开

（填“闭合”或“断开”），点火器通电从而自动点燃烟花。为确保安全，防止意外，还可以在电路中的

（填“A”或“B”）处安装一个手动开关，若遇突发情况可及时断开手动开关以阻止烟花燃放。该电路中的指示灯除了可以指示电路是否工作以外，还可以防止工作时电路发生

短路

（填“开路”或“短路”）。

答案

3.断开 B 短路【解析】由题和题中电路图可知,当倒计时为零时,定时器会自动断开,点火器通电从而自动点燃烟花。若手动开关安装在B处,断开B处开关,点火器与电源断开连接,整个装置停止工作,可以在遇到突发情况时阻止烟花燃放。该电路中的指示灯除了可以指示电路是否工作以外,还可以防止工作时电路发生短路。

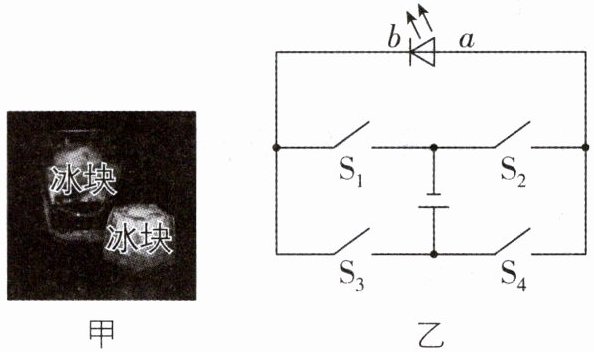

4[2026湖北武汉模拟,中]感应发光“冰块”外形如真实冰块一般,入水即亮,如图甲所示。它由食品级材料、液体感应器、纽扣电池和LED灯组成(LED灯具有单向导电性,只有电流由a流向b时,LED灯才会发光)。

(1)其中液体感应器为先进的触水式

开关

(填“电源”“用电器”“开关”或“导线”);
(2)放入水中的“冰块”,内部的电路处于

通路

状态(填“通路”“开路”或“短路”);
(3)如图乙所示的电路中,同时闭合开关

S₁、S₄

,LED灯能发光。
@刷素养走向重高

答案

4.(1)开关 (2)通路 (3)S₁、S₄ 【解析】(1)由题意可知液体感应器起控制电路通断的作用,所以液体感应器为先进的触水式开关;(2)“冰块”入水即亮,故电路是通路;(3)LED灯具有单向导电性,只有电流由a流向b时,LED灯才会发光,所以当同时闭合开关S₁、S₄时,电流从a流向b,LED灯能发光。

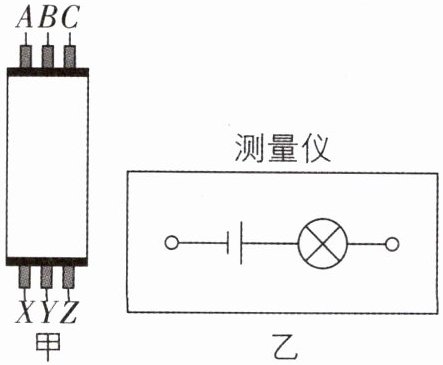

5 核心素养科学探究[2025 湖南岳阳期中,偏难]如图甲所示,高层建筑的墙体中有三根绞在一起的电线,可以用如图乙所示的“测量仪”连接在X、Y、Z端把它们区分开,将A和C拧在一起时,当“测量仪”连接在X、Y两端,灯泡发光,则

是同一根电线,接着拆开A和C,将A和B拧在一起,“测量仪”一端必须与

(填“X”“Y”或“Z”)相连,另一端导线连入电路

次便能将导线辨别开。

答案

5.BZ Z 1 【解析】将A和C拧在一起时,当“测量仪”连接在X、Y两端,灯泡发光,说明此时电路是通路,由此可以确定剩下的B和Z是同一根电线的两端,即BZ是同一根电线;将A和B拧在一起,由于BZ是同一根电线,则“测量仪”一端必须与Z端相连,另一端连接X或Y,只需一次即可将导线辨别开,若与X相连,灯泡发光,则电路为通路,说明AX为同一根导线,若灯泡不发光,则电路为开路,说明AY为同一根导线。
