在并联电路中,干路电流等于
在并联电路中,干路电流等于
各支路电流之和
,电路两端的总电压与各支路两端的电压相等
.答案
各支路电流之和 与各支路两端的电压相等
解析
【分析】
这道题考查并联电路的基础规律，我们可以从并联电路的结构特点出发推导对应结论：首先并联电路存在多条独立的电流支路，干路的电流会分流到每一条支路上，因此干路的总电流就是所有支路电流的总和；其次并联电路中所有支路的两端都直接连接在电源两极上，不存在串联分压的情况，因此电路的总电压和每一条支路两端的电压都相等，直接对应填空即可。
【解析】
根据并联电路的电流基本规律，并联电路中干路电流等于各支路电流之和；根据并联电路的电压基本规律，并联电路里电路两端的总电压与各支路两端的电压相等，将对应结论填入两个空白处即可。
【答案】
各支路电流之和；与各支路两端的电压相等
【知识点】
并联电路电流规律，并联电路电压规律
【点评】
本题属于电学入门级的概念识记类题目，是后续并联电路计算、电路故障分析等复杂题型的必备基础考点，要求学生准确牢记串并联电路的电流、电压核心规律，夯实电学基础。
【难度系数】
0.9
这道题考查并联电路的基础规律，我们可以从并联电路的结构特点出发推导对应结论：首先并联电路存在多条独立的电流支路，干路的电流会分流到每一条支路上，因此干路的总电流就是所有支路电流的总和；其次并联电路中所有支路的两端都直接连接在电源两极上，不存在串联分压的情况，因此电路的总电压和每一条支路两端的电压都相等，直接对应填空即可。
【解析】
根据并联电路的电流基本规律，并联电路中干路电流等于各支路电流之和；根据并联电路的电压基本规律，并联电路里电路两端的总电压与各支路两端的电压相等，将对应结论填入两个空白处即可。
【答案】
各支路电流之和；与各支路两端的电压相等
【知识点】
并联电路电流规律，并联电路电压规律
【点评】
本题属于电学入门级的概念识记类题目，是后续并联电路计算、电路故障分析等复杂题型的必备基础考点，要求学生准确牢记串并联电路的电流、电压核心规律，夯实电学基础。
【难度系数】
0.9

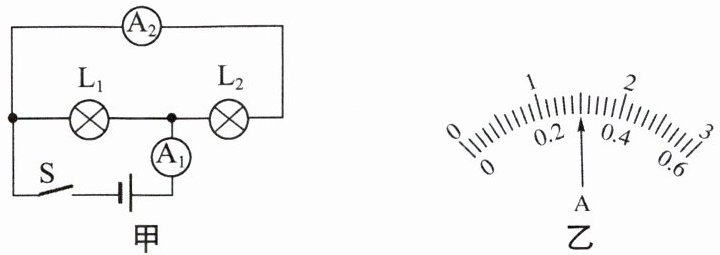

1. 在“用电流表测电流”的实验中,某同学设计出如图甲所示的电路.当开关闭合后,两灯都发光,两个电流表的指针所指的位置均如图乙所示,则电流表 $\mathrm{A}_{1}$ 选用的量程是
0～3 A
,通过灯 $\mathrm{L}_{2}$ 的电流为0.32
A,通过灯 $\mathrm{L}_{1}$ 的电流为1.28
A.答案
0～3 A 0.32 1.28 解析:由题图甲可知,灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联,电流表$\mathrm{A}_{1}$测干路电流,电流表$\mathrm{A}_{2}$测通过灯$\mathrm{L}_{2}$的电流,因并联电路中干路电流等于各支路电流之和,且两个电流表指针所指的位置相同,所以电流表$\mathrm{A}_{1}$的量程是0～3 A,分度值为0.1 A,电流表$\mathrm{A}_{1}$的示数$I_1=1.6\ \mathrm{A}$,电流表$\mathrm{A}_{2}$的量程是0～0.6 A,分度值是0.02 A,电流表$\mathrm{A}_{2}$的示数$I_2=0.32\ \mathrm{A}$,即通过灯$\mathrm{L}_{2}$的电流为0.32 A;通过灯$\mathrm{L}_{1}$的电流$I_{\mathrm{L}_1}=I_1-I_2=1.6\ \mathrm{A}-0.32\ \mathrm{A}=1.28\ \mathrm{A}$.
解析
【分析】
首先第一步先识别电路，判断两灯的连接方式和电流表的测量对象：由图甲可知L₁、L₂并联，A₁在干路，测电路总电流，A₂和L₂串联，测L₂支路的电流。第二步结合并联电路电流规律：干路电流大于任意一条支路的电流，题目中两个电流表指针偏转位置完全相同，说明两只电流表使用了不同量程，示数为5倍关系，干路电流表A1必须选用大量程，支路电流表A2选用小量程。第三步分别按对应量程读数，再用并联电流规律计算出L₁的电流即可。
【解析】
1. 电路分析：由图甲可知，灯泡L₁与L₂并联，电流表A₁测量干路的总电流，电流表A₂测量通过L₂的支路电流。
2. 量程判断：根据并联电路的电流特点，干路电流等于各支路电流之和，因此干路总电流一定大于L₂的支路电流。由于两只电流表指针位置完全相同，说明A₁使用的是大量程0~3A，A₂使用的是小量程0~0.6A。
3. 电流读数：
0~3A量程的分度值为0.1A，对应指针示数为1.6A，即干路总电流I=1.6A；
0~0.6A量程的分度值为0.02A，对应指针示数为0.32A，即通过L₂的电流I₂=0.32A。
4. 计算L₁的电流：根据并联电路电流规律，通过L₁的电流$I_{\mathrm{L}_1} = I - I_2 = 1.6\ \mathrm{A} - 0.32\ \mathrm{A} = 1.28\ \mathrm{A}$。
【答案】
0～3 A；0.32；1.28
【知识点】
并联电路电流规律，电流表读数
【点评】
本题是并联电路电流规律应用的经典题型，易错点是忽略干路电流大于支路电流的特点，误将两只电流表按同一量程读数，解题的核心逻辑就是通过电流大小关系判断出两只电流表的不同量程，再完成读数和计算。
【难度系数】
0.6
首先第一步先识别电路，判断两灯的连接方式和电流表的测量对象：由图甲可知L₁、L₂并联，A₁在干路，测电路总电流，A₂和L₂串联，测L₂支路的电流。第二步结合并联电路电流规律：干路电流大于任意一条支路的电流，题目中两个电流表指针偏转位置完全相同，说明两只电流表使用了不同量程，示数为5倍关系，干路电流表A1必须选用大量程，支路电流表A2选用小量程。第三步分别按对应量程读数，再用并联电流规律计算出L₁的电流即可。
【解析】
1. 电路分析：由图甲可知，灯泡L₁与L₂并联，电流表A₁测量干路的总电流，电流表A₂测量通过L₂的支路电流。
2. 量程判断：根据并联电路的电流特点，干路电流等于各支路电流之和，因此干路总电流一定大于L₂的支路电流。由于两只电流表指针位置完全相同，说明A₁使用的是大量程0~3A，A₂使用的是小量程0~0.6A。
3. 电流读数：
0~3A量程的分度值为0.1A，对应指针示数为1.6A，即干路总电流I=1.6A；
0~0.6A量程的分度值为0.02A，对应指针示数为0.32A，即通过L₂的电流I₂=0.32A。
4. 计算L₁的电流：根据并联电路电流规律，通过L₁的电流$I_{\mathrm{L}_1} = I - I_2 = 1.6\ \mathrm{A} - 0.32\ \mathrm{A} = 1.28\ \mathrm{A}$。
【答案】
0～3 A；0.32；1.28
【知识点】
并联电路电流规律，电流表读数
【点评】
本题是并联电路电流规律应用的经典题型，易错点是忽略干路电流大于支路电流的特点，误将两只电流表按同一量程读数，解题的核心逻辑就是通过电流大小关系判断出两只电流表的不同量程，再完成读数和计算。
【难度系数】
0.6

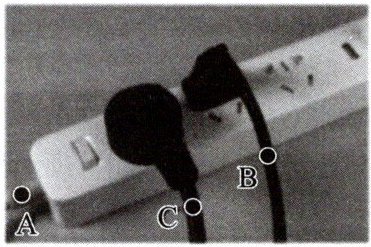

2. 如图所示为家用插线板示意图,图中A线接入家庭电路中,B线接台灯,C线接取暖器.两个用电器均正常工作时,通过A、B、C线的电流分别为$I_{\mathrm{A}}$、$I_{\mathrm{B}}$、$I_{\mathrm{C}}$,则它们的大小关系是（
A.$I_{\mathrm{A}}=I_{\mathrm{B}}=I_{\mathrm{C}}$
B.$I_{\mathrm{A}}=2I_{\mathrm{B}}=2I_{\mathrm{C}}$
C.$I_{\mathrm{A}}=I_{\mathrm{B}}+I_{\mathrm{C}}$
D.$I_{\mathrm{B}}=I_{\mathrm{C}}$
C
）A.$I_{\mathrm{A}}=I_{\mathrm{B}}=I_{\mathrm{C}}$
B.$I_{\mathrm{A}}=2I_{\mathrm{B}}=2I_{\mathrm{C}}$
C.$I_{\mathrm{A}}=I_{\mathrm{B}}+I_{\mathrm{C}}$
D.$I_{\mathrm{B}}=I_{\mathrm{C}}$
答案
C 解析:家庭电路中用电器是并联的,由题意可知,A线在干路上,$I_A$为干路电流,B、C线在支路上,$I_B$、$I_C$分别为通过台灯、取暖器的电流,由于并联电路中干路电流等于各支路电流之和,故$I_A=I_B+I_C$.
解析
【分析】
首先我们先梳理解题思路：第一步先明确家庭电路中用电器的连接方式，家用的台灯和取暖器接入插线板时是并联关系；第二步判断三条导线分别属于干路还是支路：A线是插线板接入家庭电路的总进线，属于干路，B线只给台灯供电、C线只给取暖器供电，二者都属于独立支路；第三步结合并联电路的电流规律，干路电流等于各支路电流之和，就能直接推导出三个电流的大小关系，同时也能排除不符合实际的错误选项。
【解析】
1. 家庭电路中，台灯和取暖器是并联接入插线板的，两个用电器互不影响，都可以正常工作。
2. 导线A是插线板的总进线，处于电路的干路位置，通过它的电流是干路总电流；导线B是台灯所在支路的导线，电流是台灯的支路电流$I_B$；导线C是取暖器所在支路的导线，电流是取暖器的支路电流$I_C$。
3. 根据并联电路的电流规律：并联电路中干路总电流等于所有支路的电流之和，因此可得$I_{\mathrm{A}}=I_{\mathrm{B}}+I_{\mathrm{C}}$。
4. 由于台灯和取暖器的额定功率不同，正常工作时的电流$I_B$和$I_C$并不相等，因此选项A、B、D的描述均错误。
【答案】
C
【知识点】
并联电路电流规律，家庭电路连接
【点评】
本题结合生活中常见的插线板场景考察并联电路的电流特点，解题的核心是准确区分干路和支路，同时要注意不同家用用电器的工作电流通常不同，不要主观认为两个支路电流相等，题目难度较低，贴合生活实际。
【难度系数】
0.8
首先我们先梳理解题思路：第一步先明确家庭电路中用电器的连接方式，家用的台灯和取暖器接入插线板时是并联关系；第二步判断三条导线分别属于干路还是支路：A线是插线板接入家庭电路的总进线，属于干路，B线只给台灯供电、C线只给取暖器供电，二者都属于独立支路；第三步结合并联电路的电流规律，干路电流等于各支路电流之和，就能直接推导出三个电流的大小关系，同时也能排除不符合实际的错误选项。
【解析】
1. 家庭电路中，台灯和取暖器是并联接入插线板的，两个用电器互不影响，都可以正常工作。
2. 导线A是插线板的总进线，处于电路的干路位置，通过它的电流是干路总电流；导线B是台灯所在支路的导线，电流是台灯的支路电流$I_B$；导线C是取暖器所在支路的导线，电流是取暖器的支路电流$I_C$。
3. 根据并联电路的电流规律：并联电路中干路总电流等于所有支路的电流之和，因此可得$I_{\mathrm{A}}=I_{\mathrm{B}}+I_{\mathrm{C}}$。
4. 由于台灯和取暖器的额定功率不同，正常工作时的电流$I_B$和$I_C$并不相等，因此选项A、B、D的描述均错误。
【答案】
C
【知识点】
并联电路电流规律，家庭电路连接
【点评】
本题结合生活中常见的插线板场景考察并联电路的电流特点，解题的核心是准确区分干路和支路，同时要注意不同家用用电器的工作电流通常不同，不要主观认为两个支路电流相等，题目难度较低，贴合生活实际。
【难度系数】
0.8

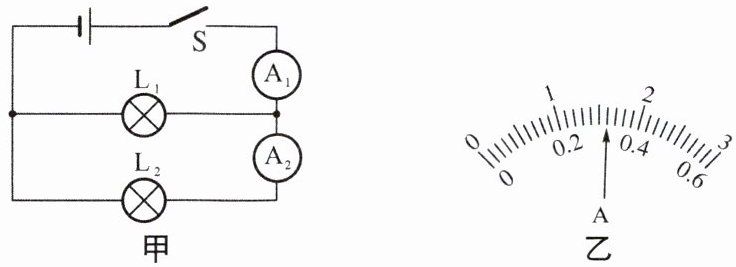

3. 如图甲所示,闭合开关S后,两个灯泡都能发光,电流表$\mathrm{A}_{1}$的指针的位置如图乙所示,若电流表$\mathrm{A}_{2}$的示数是$0.5\ \mathrm{A}$,则下列说法错误的是（
A.电流表$\mathrm{A}_{1}$的“$3\ \mathrm{A}$”接线柱接入电路中
B.灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联
C.电流表$\mathrm{A}_{1}$的示数是$0.3\ \mathrm{A}$
D.通过灯泡$\mathrm{L}_{1}$的电流为$1\ \mathrm{A}$
C
）A.电流表$\mathrm{A}_{1}$的“$3\ \mathrm{A}$”接线柱接入电路中
B.灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联
C.电流表$\mathrm{A}_{1}$的示数是$0.3\ \mathrm{A}$
D.通过灯泡$\mathrm{L}_{1}$的电流为$1\ \mathrm{A}$
答案
C 解析:由题图甲可知,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联,电流表$\mathrm{A}_{1}$测干路电流,电流表$\mathrm{A}_{2}$测通过$\mathrm{L}_{2}$的电流,B正确;因为并联电路中干路电流等于各支路电流之和,如果电流表$\mathrm{A}_{2}$的示数是0.5 A,则通过$\mathrm{L}_{2}$的电流$I_2=0.5\ \mathrm{A}$,所以电流表$\mathrm{A}_{1}$应选择“0～3 A”量程,由题图乙可知,$\mathrm{A}_{1}$的示数为1.5 A,即干路电流$I=1.5\ \mathrm{A}$,所以通过$\mathrm{L}_{1}$的电流$I_1=I-I_2=1.5\ \mathrm{A}-0.5\ \mathrm{A}=1\ \mathrm{A}$,A、D正确,C错误.
解析
【分析】
首先第一步先识别电路，判断两个灯泡的连接方式，确定两个电流表分别测量的是哪部分的电流。结合并联电路的电流规律：干路电流等于各支路电流之和，干路电流一定大于任意一条支路的电流，已知A2示数为0.5A，说明测干路的A1示数必然大于0.5A，由此判断A1选用的量程，再结合图乙的指针位置读出A1的示数，最后计算出通过L1的电流，逐一比对选项找出错误的说法。
【解析】
1. 判断电路连接：由图甲可知，电流从电源正极流出后，经电流表A1分为两条独立路径，一条经过L1，另一条经过L2、电流表A2，最终汇合经开关S回到电源负极，因此L1和L2是并联关系，电流表A1测干路总电流，电流表A2测L2支路的电流，B选项说法正确。
2. 确定A1的量程：并联电路干路电流等于各支路电流之和，干路电流一定大于任意支路电流。已知A2的示数为0.5A，说明干路的A1示数必然大于0.5A，因此A1不可能选用0~0.6A量程，只能选择0~3A量程，即A1的“3A”接线柱接入电路，A选项说法正确。
3. 读取A1的示数：图乙中电流表选用0~3A量程时，分度值为0.1A，指针指向1.5A位置，因此A1的示数为1.5A，并非0.3A，C选项说法错误。
4. 计算通过L1的电流：根据并联电路电流规律，通过L1的电流$I_1=I-I_2=1.5\ \mathrm{A}-0.5\ \mathrm{A}=1\ \mathrm{A}$，D选项说法正确。
综上，错误的是C选项。
【答案】
C
【知识点】
并联电路电流规律，电流表读数，电路识别
【点评】
本题的易错点是忽略并联干路电流大于支路电流的特点，误将A1按小量程读数，解题时要先结合电路规律判断电流表的合理量程，再进行读数计算，避免量程选错导致结果错误。
【难度系数】
0.6
首先第一步先识别电路，判断两个灯泡的连接方式，确定两个电流表分别测量的是哪部分的电流。结合并联电路的电流规律：干路电流等于各支路电流之和，干路电流一定大于任意一条支路的电流，已知A2示数为0.5A，说明测干路的A1示数必然大于0.5A，由此判断A1选用的量程，再结合图乙的指针位置读出A1的示数，最后计算出通过L1的电流，逐一比对选项找出错误的说法。
【解析】
1. 判断电路连接：由图甲可知，电流从电源正极流出后，经电流表A1分为两条独立路径，一条经过L1，另一条经过L2、电流表A2，最终汇合经开关S回到电源负极，因此L1和L2是并联关系，电流表A1测干路总电流，电流表A2测L2支路的电流，B选项说法正确。
2. 确定A1的量程：并联电路干路电流等于各支路电流之和，干路电流一定大于任意支路电流。已知A2的示数为0.5A，说明干路的A1示数必然大于0.5A，因此A1不可能选用0~0.6A量程，只能选择0~3A量程，即A1的“3A”接线柱接入电路，A选项说法正确。
3. 读取A1的示数：图乙中电流表选用0~3A量程时，分度值为0.1A，指针指向1.5A位置，因此A1的示数为1.5A，并非0.3A，C选项说法错误。
4. 计算通过L1的电流：根据并联电路电流规律，通过L1的电流$I_1=I-I_2=1.5\ \mathrm{A}-0.5\ \mathrm{A}=1\ \mathrm{A}$，D选项说法正确。
综上，错误的是C选项。
【答案】
C
【知识点】
并联电路电流规律，电流表读数，电路识别
【点评】
本题的易错点是忽略并联干路电流大于支路电流的特点，误将A1按小量程读数，解题时要先结合电路规律判断电流表的合理量程，再进行读数计算，避免量程选错导致结果错误。
【难度系数】
0.6

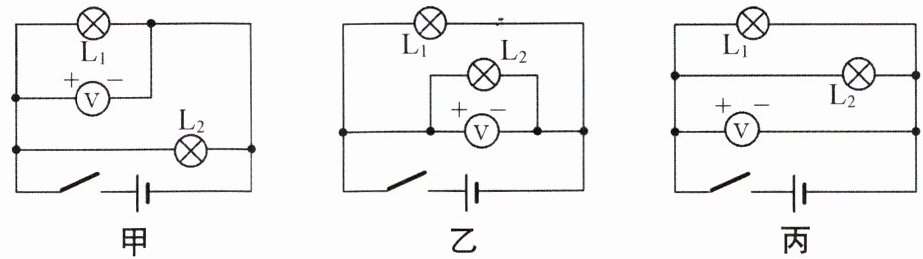

4. 如图所示是用电压表测并联电路电压的三种接法.若三个电路中的电源电压均相同，则 （
A.图甲、乙的测量结果之和等于图丙的测量结果
B.三种接法的测量结果都不同
C.三种接法的测量结果相同
D.只有图甲、乙两种接法的测量结果是相同的
C
）A.图甲、乙的测量结果之和等于图丙的测量结果
B.三种接法的测量结果都不同
C.三种接法的测量结果相同
D.只有图甲、乙两种接法的测量结果是相同的
答案
C 解析:在题图甲、乙、丙中,两个灯泡均并联,因并联电路中各支路两端的电压与电源电压相等,所以电压表均测电源电压,三种接法的测量结果相同.
解析
【分析】
我们首先要先判断三个电路图中灯泡的连接方式，再逐一确定每个电压表的测量对象，最后结合并联电路的电压规律推导示数关系：第一步，先观察三个电路，能发现L1和L2在三个图里都是并联关系；第二步，分别确认各电压表测的电压：甲的电压表测L1两端电压，乙的电压表测L2两端电压，丙的电压表测电源两端电压；第三步，回忆并联电路的电压特性，并联电路所有支路的电压都等于电源电压，三个电路电源电压相同，自然三个电压表的示数完全相等，就可以选出对应选项了。
【解析】
1. 先分析电路连接：甲、乙、丙三个电路中，灯泡L1、L2均为并联连接。
2. 确定各电压表测量对象：
图甲：电压表并联在L1两端，测量L1支路的电压；
图乙：电压表并联在L2两端，测量L2支路的电压；
图丙：电压表并联在电源两端，测量电源总电压。
3. 根据并联电路的电压规律：并联电路中各支路两端的电压相等，且都等于电源电压。已知三个电路的电源电压完全相同，因此三个电压表的测量结果相等。
所以选项C正确。
【答案】
C
【知识点】
并联电路电压规律，电压表的使用
【点评】
本题属于并联电路电压规律的基础应用题，解题核心是明确并联电路各支路电压与电源电压的等量关系，不要错误认为测量对象不同示数就不同，只要是并联电路，测任意支路电压的结果都等于电源电压。
【难度系数】
0.9
我们首先要先判断三个电路图中灯泡的连接方式，再逐一确定每个电压表的测量对象，最后结合并联电路的电压规律推导示数关系：第一步，先观察三个电路，能发现L1和L2在三个图里都是并联关系；第二步，分别确认各电压表测的电压：甲的电压表测L1两端电压，乙的电压表测L2两端电压，丙的电压表测电源两端电压；第三步，回忆并联电路的电压特性，并联电路所有支路的电压都等于电源电压，三个电路电源电压相同，自然三个电压表的示数完全相等，就可以选出对应选项了。
【解析】
1. 先分析电路连接：甲、乙、丙三个电路中，灯泡L1、L2均为并联连接。
2. 确定各电压表测量对象：
图甲：电压表并联在L1两端，测量L1支路的电压；
图乙：电压表并联在L2两端，测量L2支路的电压；
图丙：电压表并联在电源两端，测量电源总电压。
3. 根据并联电路的电压规律：并联电路中各支路两端的电压相等，且都等于电源电压。已知三个电路的电源电压完全相同，因此三个电压表的测量结果相等。
所以选项C正确。
【答案】
C
【知识点】
并联电路电压规律，电压表的使用
【点评】
本题属于并联电路电压规律的基础应用题，解题核心是明确并联电路各支路电压与电源电压的等量关系，不要错误认为测量对象不同示数就不同，只要是并联电路，测任意支路电压的结果都等于电源电压。
【难度系数】
0.9
