4.我国的家庭照明电路的电压是V；常用的一节新干电池的电压是V；铅蓄电池的电压是V；手机电池的电压是V。

4. 220 1.5 2 3.7

【分析】本题考查生活中常见的电压值，属于电学基础常识类题目，只需准确记忆家庭照明电路、新干电池、铅蓄电池、手机电池的标准电压数值，直接对应填写即可。
【解析】我国家庭照明电路的标准电压为220V；一节新干电池的电压是1.5V；每节铅蓄电池的电压为2V；手机电池的常用电压为3.7V，按对应关系填写即可。
【答案】220 1.5 2 3.7
【知识点】常见电压值、家庭电路电压
【点评】本题为电学基础常识题，考查对生活中常用电压值的记忆，难度较低，属于必须掌握的基础知识点。
【难度系数】0.9

5.电压的高低可以用电压表测量,电压表在电路中的符号是,测量某元器件两端的电压时,电压表必须与这个元件,并使标有“”号的接线柱靠近电源的正极,标有“”号的接线柱靠近电源的负极,还要注意被测电压不得超过所选。

5. Ⓥ 并联 + - 测量范围的最大值

【分析】
本题考查电压表的相关基础知识，解题时需回忆电压表在电路中的符号、连接方式、接线柱的接法以及量程的注意事项，结合题目要求逐一对应填写即可。
【解析】
电压表在电路中的符号为Ⓥ；测量某元器件两端电压时，根据电压表的使用规则，电压表必须与被测元件并联；接线柱需遵循“正进负出”原则，即标有“+”号的接线柱靠近电源正极，标有“-”号的接线柱靠近电源负极；同时，被测电压不得超过所选测量范围的最大值，否则会损坏电压表。
【答案】
Ⓥ；并联；+；-；测量范围的最大值
【知识点】
电压表的使用、电路元件符号
【点评】
本题是电学中关于电压表的基础识记类题目，主要考查学生对电压表基本使用规则的掌握情况，属于必须牢记的基础知识点，难度较低。
【难度系数】
0.8

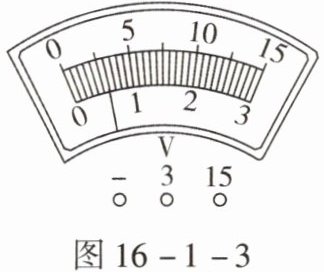

6.学生用的电压表,通常有个接线柱,个测量范围,如图16-1-3所示,使用“-”和“15”接线柱,电压表的测量范围是V,每个大格表示V,每个小格表示V,指针所指的电压值是V。若使用“-”和“3”接线柱时,电压表的测量范围是V,每个大格表示V,每个小格表示V,指针所指的电压值是V。

6. 3 2 0~15 5 0.5 3 0~3 1 0.1 0.6

【分析】
要解答本题，需掌握学生用电压表的结构、量程及读数方法：先明确电压表的接线柱数量与对应量程数量，再根据所选接线柱确定量程，进而得出分度值，最后结合指针位置计算电压值。
【解析】
1. 学生用电压表通常有3个接线柱（负接线柱、标有“3”和“15”的正接线柱），对应2个测量范围（0~3V和0~15V）。
2. 使用“-”和“15”接线柱时，测量范围是0~15V：该量程下，0~5V为1个大格，故每个大格表示5V；1个大格分为10个小格，因此每个小格（分度值）为5V÷10=0.5V；指针指向0后第6个小格，电压值为0.5V×6=3V。
3. 使用“-”和“3”接线柱时，测量范围是0~3V：该量程下，0~1V为1个大格，故每个大格表示1V；1个大格分为10个小格，分度值为1V÷10=0.1V；指针指向0后第6个小格，电压值为0.1V×6=0.6V。
【答案】
3 2 0~15 5 0.5 3 0~3 1 0.1 0.6
【知识点】
电压表的使用、电压的测量
【点评】
本题考查电压表的基础使用，核心是掌握不同量程的分度值及读数方法，属于电学入门级题目，难度较低。
【难度系数】
0.8

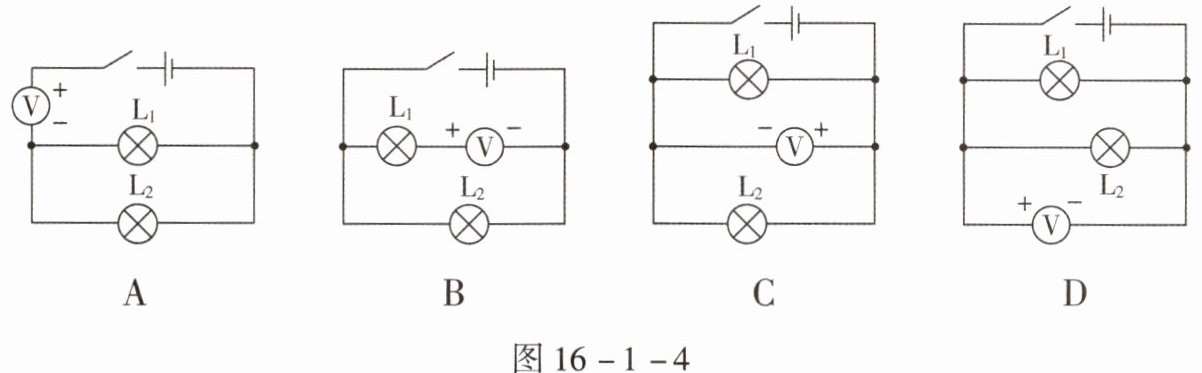

7.如图16-1-4所示,用电压表测量灯$\mathrm{L}_1$两端的电压,正确的电路图是()。

7. D
【解析】电压表串联在电路中,电压表的示数等于电源电压,选项A错误;图中电压表串联在$\mathrm{L}_1$支路中,$\mathrm{L}_1$不能发光,此时电压表相当于与$\mathrm{L}_2$并联,能够测出$\mathrm{L}_2$两端的电压,选项B错误;图中两灯泡并联,电压表的正、负接线柱连接错误,不能正确测出小灯泡$\mathrm{L}_1$两端的电压,选项C错误;图中两灯泡并联,电压表测量电源电压,同时测量两个灯泡的电压,电压表“+”“-”接线柱接法也正确,选项D正确。

【分析】要选出用电压表正确测量灯$\mathrm{L}_1$两端电压的电路图，需牢记电压表的使用规则：电压表应并联在被测用电器两端，且电流需从电压表的正接线柱流入、负接线柱流出。解题时逐一分析各选项中电压表的连接方式和接线柱接法是否符合规则即可。
【解析】
选项A：电压表串联在电路中，不符合电压表并联使用的要求，此时电压表相当于测电源电压，无法测量$\mathrm{L}_1$两端电压，故A错误。
选项B：电压表串联在$\mathrm{L}_1$支路中，会造成$\mathrm{L}_1$支路断路，$\mathrm{L}_1$无法工作，此时电压表实际与$\mathrm{L}_2$并联，测量的是$\mathrm{L}_2$两端电压，不是$\mathrm{L}_1$的，故B错误。
选项C：两灯泡并联，电压表虽并联在电路中，但正负接线柱接反了，电流从负接线柱流入、正接线柱流出，无法正确测量电压，故C错误。
选项D：两灯泡并联，电压表并联在电路中，且电流从电压表正接线柱流入、负接线柱流出，既能测量电源电压，也能正确测量$\mathrm{L}_1$两端的电压，故D正确。
【答案】D
【知识点】电压表的使用、并联电路电压特点
【点评】本题考查电压表的正确使用，核心是掌握电压表的连接规则（并联、正负接线柱接法正确），属于基础电路应用题目，需熟练掌握相关知识点。
【难度系数】0.6

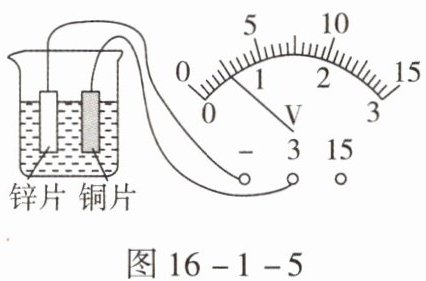

8.在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池,试着用电压表测量这个自制电池的电压,请你观察图16-1-5中所示情况,回答下面的问题:这个电池的电压是V;金属片是电池的正极。


图16-1-5
图16-1-6

8. 0.5 铜片
【解析】题图中电压表所选测量范围为0~3 V,对应的分度值为0.1 V;根据指针所指位置可读出电压值为0.5 V。根据电压表的使用规则:正接线柱靠近电源的正极,负接线柱靠近电源的负极,此时指针正向偏转可知,题图中的铜片是电池的正极。

【分析】
要解决这个问题，需分两步思考：第一步，掌握电压表的读数方法，先确定量程和分度值，再读取电压值；第二步，利用电压表判断电源正负极的规则：电流从电压表正接线柱流入、负接线柱流出时，指针正向偏转，因此与电压表正接线柱相连的金属片是电池的正极。
【解析】
1. 电压表读数：由题图可知，电压表选用0~3V量程，该量程的分度值为0.1V，指针指向0.5V刻度处，因此自制电池的电压为0.5V；
2. 判断正极：电压表使用时，正接线柱靠近电源正极，负接线柱靠近电源负极，此时指针正向偏转，说明与电压表正接线柱相连的铜片是电池的正极。
【答案】
0.5；铜片
【知识点】
电压表的使用、电压的测量
【点评】
本题考查电压表的读数方法及电源正负极的判断，属于基础实验题，需掌握电压表的基本使用规则。
【难度系数】
0.7

9.如图16-1-6所示，电源电压为1.5 V，某同学要测量灯两端的电压，但他错把电压表与灯串联起来了，当他闭合开关后，灯（选填“亮”或“不亮”），电压表的示数为V。

9. 不亮 1.5
【解析】由题图可知,电压表与灯泡串联,因电压表在电路中相当于断路,所以闭合开关后,灯不亮;电压表测量的是电源两端的电压,为1.5 V。

【分析】要解决这个问题，需明确电压表的核心特性：电压表内阻极大，在电路中相当于断路。当电压表与灯串联时，整个电路的电流会几乎为零，灯无法工作；此时电压表相当于直接接在电源两端，测量电源电压，因此示数等于电源电压。
【解析】根据电压表的使用规则，电压表内阻极大，在电路中相当于断路。当电压表与灯串联接入电路时，电路中的电流几乎为零，因此灯不发光；此时电压表相当于直接接在电源两端，测量电源电压，已知电源电压为1.5V，所以电压表示数为1.5V。
【答案】不亮 1.5
【知识点】电压表的使用，电路分析
【点评】本题考查电压表的特性及简单电路分析，属于电学基础题型，需牢记电压表在电路中的作用，理解其串联时对电路的影响。
【难度系数】0.6

10.一位同学选“0~3 V”测量范围的电压表测量电压,另一同学却读数为12 V,实际测得的电压应该是()。

A.24 V
B.2.4 V
C.0.24 V
D.1.2 V

10. B

【分析】
要解决这个问题，需明确电压表不同量程的刻度对应关系：电压表的0~3V和0~15V量程共用表盘刻度，同一刻度线对应的读数比例为1:5，即0~15V量程的读数是0~3V量程读数的5倍。题目中实际使用的是0~3V量程，却误按0~15V量程读数得到12V，因此实际电压为错误读数除以5。
【解析】
电压表0~3V量程与0~15V量程的刻度换算关系为：同一刻度，0~15V量程读数是0~3V量程读数的5倍。已知实际使用0~3V量程，错误读数为12V，因此实际电压 = 12V ÷ 5 = 2.4V。
【答案】
B
【知识点】
电压表的量程与读数
【点评】
本题考查电压表不同量程的读数换算，核心是掌握两个量程的刻度比例关系，属于电学实验的基础题型，难度较低。
【难度系数】
0.7
