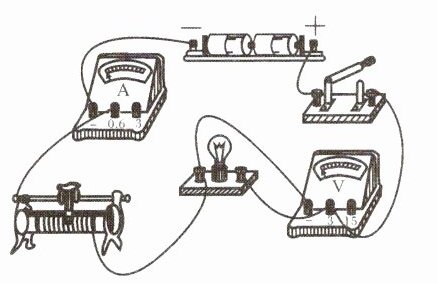

10.某同学采用如图所示的电路来测量标有“2.5 V”字样的小灯泡电阻,电源为两节新干电池串联。
(1)为保证电路安全,闭合开关前,滑动变阻器滑片应调至最
(2)闭合开关后,发现小灯泡不亮,且电压表有示数,而电流表无示数。分析可知,电路中发生的故障可能是

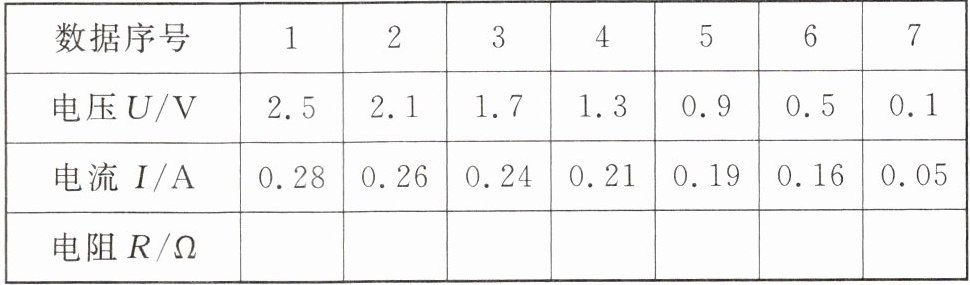

(3)排除故障后,该同学将实验中的数据填入表中。


①小灯泡正常发光的电阻为

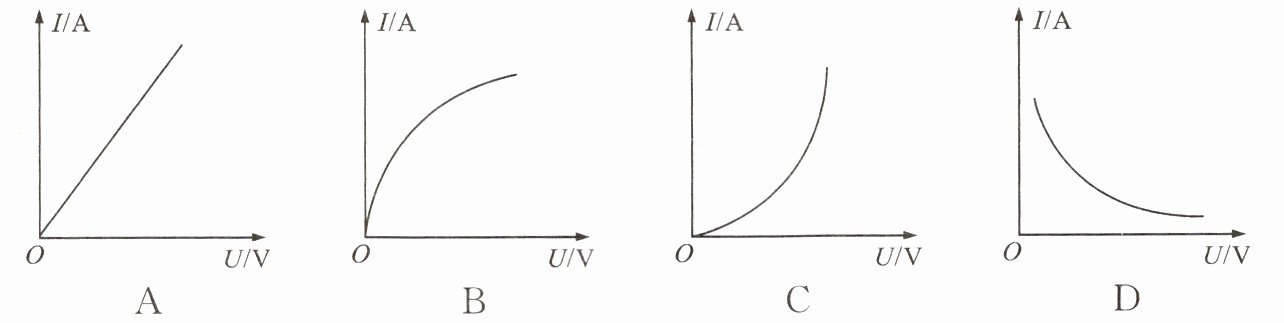

②下面四个图像,与该同学实验过程中小灯泡的I-U关系相符合的是

③该同学在实验中选用的滑动变阻器的最大阻值为
(1)为保证电路安全,闭合开关前,滑动变阻器滑片应调至最
左
(选填“左”或“右”)端。(2)闭合开关后,发现小灯泡不亮,且电压表有示数,而电流表无示数。分析可知,电路中发生的故障可能是
小灯泡断路
。(3)排除故障后,该同学将实验中的数据填入表中。
①小灯泡正常发光的电阻为
8.9
Ω。(结果保留一位小数)②下面四个图像,与该同学实验过程中小灯泡的I-U关系相符合的是
B
(填序号)。③该同学在实验中选用的滑动变阻器的最大阻值为
60 Ω
(选填“10 Ω”“20 Ω”“50 Ω”或“60 Ω”)。答案
10.(1)左 (2)小灯泡断路 (3)①8.9 ②B ③60 Ω
解析
【分析】
1. 闭合开关前滑动变阻器需调至最大阻值处保护电路,根据实验电路连接,滑片调至最左端时接入电阻最大,故确定第一空答案;
2. 电流表无示数说明电路断路,电压表有示数说明电压表与电源连通,由此判断故障类型;
3. ①小灯泡正常发光时电压为额定电压2.5V,利用欧姆定律结合对应电流计算电阻;②小灯泡电阻随温度升高而增大,I-U图像为曲线且斜率变化,据此选对应图像;③电源总电压为3V,当小灯泡电压最小时,计算滑动变阻器的最大电阻,结合选项确定答案。
【解析】
(1) 闭合开关前,滑动变阻器应调至接入电路电阻最大的位置,由电路连接可知,滑片调至最左端时滑动变阻器接入电阻最大,故填左。
(2) 电流表无示数说明电路断路,电压表有示数说明电压表两端与电源两极连通,因此故障为小灯泡断路。
(3) ①小灯泡正常发光时电压U=2.5V,由实验数据得对应电流I≈0.28A,根据欧姆定律R=U/I=2.5V/0.28A≈8.9Ω;②小灯泡电阻随温度升高而增大,I-U图像为曲线且电压增大时电流增加变慢,符合的图像为B;③电源总电压U总=3V,当小灯泡两端电压最小时,滑动变阻器两端电压U滑=3V-0.3V=2.7V,对应电流I'≈0.05A,滑动变阻器最大阻值R滑=U滑/I'=2.7V/0.05A=54Ω,结合选项选60Ω。
【答案】10.(1)左 (2)小灯泡断路 (3)①8.9 ②B ③60 Ω
【知识点】滑动变阻器的使用、电路故障分析、欧姆定律的应用
【点评】本题为电学实验综合题,考查测量小灯泡电阻实验的操作、故障判断、欧姆定律应用及I-U图像分析,需掌握实验原理和要点,难度适中。
【难度系数】0.5
1. 闭合开关前滑动变阻器需调至最大阻值处保护电路,根据实验电路连接,滑片调至最左端时接入电阻最大,故确定第一空答案;
2. 电流表无示数说明电路断路,电压表有示数说明电压表与电源连通,由此判断故障类型;
3. ①小灯泡正常发光时电压为额定电压2.5V,利用欧姆定律结合对应电流计算电阻;②小灯泡电阻随温度升高而增大,I-U图像为曲线且斜率变化,据此选对应图像;③电源总电压为3V,当小灯泡电压最小时,计算滑动变阻器的最大电阻,结合选项确定答案。
【解析】
(1) 闭合开关前,滑动变阻器应调至接入电路电阻最大的位置,由电路连接可知,滑片调至最左端时滑动变阻器接入电阻最大,故填左。
(2) 电流表无示数说明电路断路,电压表有示数说明电压表两端与电源两极连通,因此故障为小灯泡断路。
(3) ①小灯泡正常发光时电压U=2.5V,由实验数据得对应电流I≈0.28A,根据欧姆定律R=U/I=2.5V/0.28A≈8.9Ω;②小灯泡电阻随温度升高而增大,I-U图像为曲线且电压增大时电流增加变慢,符合的图像为B;③电源总电压U总=3V,当小灯泡两端电压最小时,滑动变阻器两端电压U滑=3V-0.3V=2.7V,对应电流I'≈0.05A,滑动变阻器最大阻值R滑=U滑/I'=2.7V/0.05A=54Ω,结合选项选60Ω。
【答案】10.(1)左 (2)小灯泡断路 (3)①8.9 ②B ③60 Ω
【知识点】滑动变阻器的使用、电路故障分析、欧姆定律的应用
【点评】本题为电学实验综合题,考查测量小灯泡电阻实验的操作、故障判断、欧姆定律应用及I-U图像分析,需掌握实验原理和要点,难度适中。
【难度系数】0.5
11.在“探究电压一定时电流与电阻关系”的实验中,同学们利用了阻值分别为5 Ω、10 Ω、15 Ω的定值电阻和变阻器进行了探究,滑动变阻器规格是“10 Ω 1 A”,电源电压为4.5 V并保持不变。

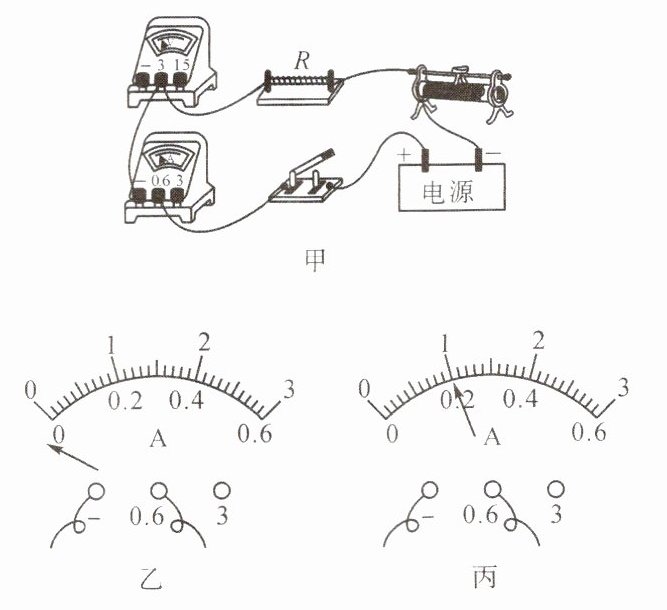

(1)用笔画线代替导线,将图甲中电路连接完整。
(2)闭合开关前,若电流表指针如图乙所示,则对电流表的操作应该是
(3)正确连线后,闭合开关时发现,电流表指针几乎不动,电压表指针向右偏转,移动滑片时电压表指针明显变化,原因可能是
(4)排除故障后先接入15 Ω的电阻,调节滑片使电压表示数为3 V,观察到电流表示数如图丙所示,则电流表示数为
(5)分析三次的实验数据,可得出初步结论是
(6)小强同学继续探究:他用了30 Ω的定值电阻代替原来的电阻进行实验,发现无论怎样移动滑片都不能满足电压表示数为3 V,原因是
(1)用笔画线代替导线,将图甲中电路连接完整。
(2)闭合开关前,若电流表指针如图乙所示,则对电流表的操作应该是
将指针调零
。(3)正确连线后,闭合开关时发现,电流表指针几乎不动,电压表指针向右偏转,移动滑片时电压表指针明显变化,原因可能是
电流表短路
。(4)排除故障后先接入15 Ω的电阻,调节滑片使电压表示数为3 V,观察到电流表示数如图丙所示,则电流表示数为
0.2
A,用10 Ω电阻代替15 Ω电阻接入电路,应将滑片向左
(选填“左”或“右”)端移动,才能使电压表示数保持3 V,并记录下电流表示数为0.3 A,用5 Ω电阻代替10 Ω电阻接入电路,正确操作,电流表示数为0.6 A。(5)分析三次的实验数据,可得出初步结论是
电压一定时,电流与电阻成反比
。(6)小强同学继续探究:他用了30 Ω的定值电阻代替原来的电阻进行实验,发现无论怎样移动滑片都不能满足电压表示数为3 V,原因是
滑动变阻器最大阻值太小
,此时要使电压表示数能保持3 V,则要求变阻器的最大阻值最少为15
Ω。答案
11.(1)图略(电压表“-”接线柱与R 右端相连) (2)将指针调零 (3)电流表短路 (4)0.2 左 (5)电压一定时,电流与电阻成反比 (6)滑动变阻器最大阻值太小 15
解析
【分析】
本题是“探究电压一定时电流与电阻关系”的电学实验题,需结合实验原理、电表使用、故障分析、欧姆定律及串联分压规律逐一解决问题:
(1) 实验中电压表需测定值电阻两端电压,定值电阻两端控制为3V,电源电压4.5V,故电压表选0~3V量程,需将电压表并联在定值电阻R两端;
(2) 闭合开关前电流表指针未指零,需对电流表进行调零操作;
(3) 电流表几乎不动说明电路电流极小或电流表短路,电压表偏转说明电压表与电源连通,结合移动滑片时电压表变化,判断故障为电流表短路;
(4) 电流表量程为0~0.6A,分度值0.02A,读取电流值;换用更小定值电阻后,根据串联分压,定值电阻分压减小,需减小滑动变阻器接入电阻以增大定值电阻分压至3V,结合滑动变阻器接线判断滑片移动方向;
(5) 分析实验数据,电压一定时电流与电阻的变化关系得出结论;
(6) 计算用30Ω电阻时所需滑动变阻器的阻值,与现有滑动变阻器最大阻值对比,分析不能满足要求的原因,再计算所需最小滑动变阻器阻值。
【解析】
(1) 探究电流与电阻关系时,电压表需并联在定值电阻两端,定值电阻两端电压需控制为3V,故电压表选用0~3V量程,将电压表的“-”接线柱与R的右端相连,完成电路连接;
(2) 闭合开关前,电流表指针未对准零刻度线,应对电流表进行调零操作;
(3) 电流表指针几乎不动,说明电路中电流极小或电流表短路;电压表指针向右偏转,说明电压表与电源两极连通,移动滑片时电压表指针明显变化,说明滑动变阻器正常工作,因此故障为电流表短路;
(4) 图丙中电流表选用0~0.6A量程,分度值为0.02A,示数为0.2A;用10Ω电阻代替15Ω电阻后,定值电阻阻值减小,根据串联分压原理,定值电阻两端电压会减小,为保持定值电阻两端电压为3V,需减小滑动变阻器接入电路的电阻,使滑动变阻器分压减小,定值电阻分压增大;结合滑动变阻器接左下端和右上端,滑片向左移动时接入电阻减小,故滑片向左移动;
(5) 三次实验中,定值电阻两端电压均为3V,电阻增大时电流减小,且电流与电阻的乘积为定值,故结论:电压一定时,导体中的电流与导体的电阻成反比;
(6) 当接入30Ω定值电阻时,电路电流$ I=\frac{U_R}{R}=\frac{3V}{30Ω}=0.1A $,滑动变阻器两端电压$ U_{滑}=4.5V-3V=1.5V $,所需滑动变阻器阻值$ R_{滑}=\frac{U_{滑}}{I}=\frac{1.5V}{0.1A}=15Ω $,现有滑动变阻器最大阻值为10Ω,故原因是滑动变阻器最大阻值太小;因此要使电压表示数保持3V,变阻器最大阻值最少为15Ω。
【答案】
(1) 图略(电压表“-”接线柱与R右端相连) (2) 将指针调零 (3) 电流表短路 (4) 0.2;左 (5) 电压一定时,电流与电阻成反比 (6) 滑动变阻器最大阻值太小;15
【知识点】
探究电流与电阻的关系、电流表的使用、串联分压规律
【点评】
本题为电学综合实验题,围绕“探究电压一定时电流与电阻关系”实验,考查电路连接、电表操作、故障分析、欧姆定律应用及实验结论总结,需学生熟练掌握电学实验核心要点,综合性较强。
【难度系数】
0.6
本题是“探究电压一定时电流与电阻关系”的电学实验题,需结合实验原理、电表使用、故障分析、欧姆定律及串联分压规律逐一解决问题:
(1) 实验中电压表需测定值电阻两端电压,定值电阻两端控制为3V,电源电压4.5V,故电压表选0~3V量程,需将电压表并联在定值电阻R两端;
(2) 闭合开关前电流表指针未指零,需对电流表进行调零操作;
(3) 电流表几乎不动说明电路电流极小或电流表短路,电压表偏转说明电压表与电源连通,结合移动滑片时电压表变化,判断故障为电流表短路;
(4) 电流表量程为0~0.6A,分度值0.02A,读取电流值;换用更小定值电阻后,根据串联分压,定值电阻分压减小,需减小滑动变阻器接入电阻以增大定值电阻分压至3V,结合滑动变阻器接线判断滑片移动方向;
(5) 分析实验数据,电压一定时电流与电阻的变化关系得出结论;
(6) 计算用30Ω电阻时所需滑动变阻器的阻值,与现有滑动变阻器最大阻值对比,分析不能满足要求的原因,再计算所需最小滑动变阻器阻值。
【解析】
(1) 探究电流与电阻关系时,电压表需并联在定值电阻两端,定值电阻两端电压需控制为3V,故电压表选用0~3V量程,将电压表的“-”接线柱与R的右端相连,完成电路连接;
(2) 闭合开关前,电流表指针未对准零刻度线,应对电流表进行调零操作;
(3) 电流表指针几乎不动,说明电路中电流极小或电流表短路;电压表指针向右偏转,说明电压表与电源两极连通,移动滑片时电压表指针明显变化,说明滑动变阻器正常工作,因此故障为电流表短路;
(4) 图丙中电流表选用0~0.6A量程,分度值为0.02A,示数为0.2A;用10Ω电阻代替15Ω电阻后,定值电阻阻值减小,根据串联分压原理,定值电阻两端电压会减小,为保持定值电阻两端电压为3V,需减小滑动变阻器接入电路的电阻,使滑动变阻器分压减小,定值电阻分压增大;结合滑动变阻器接左下端和右上端,滑片向左移动时接入电阻减小,故滑片向左移动;
(5) 三次实验中,定值电阻两端电压均为3V,电阻增大时电流减小,且电流与电阻的乘积为定值,故结论:电压一定时,导体中的电流与导体的电阻成反比;
(6) 当接入30Ω定值电阻时,电路电流$ I=\frac{U_R}{R}=\frac{3V}{30Ω}=0.1A $,滑动变阻器两端电压$ U_{滑}=4.5V-3V=1.5V $,所需滑动变阻器阻值$ R_{滑}=\frac{U_{滑}}{I}=\frac{1.5V}{0.1A}=15Ω $,现有滑动变阻器最大阻值为10Ω,故原因是滑动变阻器最大阻值太小;因此要使电压表示数保持3V,变阻器最大阻值最少为15Ω。
【答案】
(1) 图略(电压表“-”接线柱与R右端相连) (2) 将指针调零 (3) 电流表短路 (4) 0.2;左 (5) 电压一定时,电流与电阻成反比 (6) 滑动变阻器最大阻值太小;15
【知识点】
探究电流与电阻的关系、电流表的使用、串联分压规律
【点评】
本题为电学综合实验题,围绕“探究电压一定时电流与电阻关系”实验,考查电路连接、电表操作、故障分析、欧姆定律应用及实验结论总结,需学生熟练掌握电学实验核心要点,综合性较强。
【难度系数】
0.6
