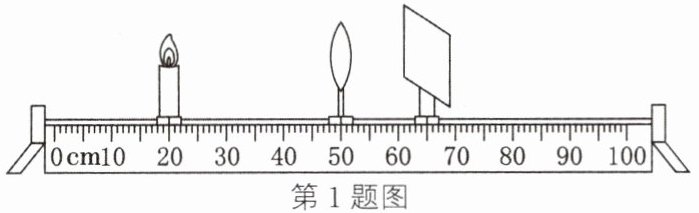

1 如图，小梦同学在做凸透镜成像的实验，此时光屏上出现烛焰清晰的像，然后她把蜡烛向左移动一段距离，为了能在光屏上再次得到清晰的像，小梦应进行的操作及像的变化情况是 （
A.向左移动光屏，像变大
B.向左移动光屏，像变小
C.向右移动光屏，像变大
D.向右移动光屏，像变小
B
）A.向左移动光屏，像变大
B.向左移动光屏，像变小
C.向右移动光屏，像变大
D.向右移动光屏，像变小
答案
1. B
解析
【分析】首先确定实验中的物距和像距，判断当前成像特点；再依据凸透镜成像规律，分析蜡烛左移后物距变化时，像距和像的大小的变化规律，从而确定操作和像的变化。
【解析】由图可知，蜡烛位于20cm刻度处，凸透镜在50cm刻度处，物距$u = 50cm - 20cm = 30cm$；光屏在65cm刻度处，像距$v = 65cm - 50cm = 15cm$，此时$u＞v$，成倒立、缩小的实像。根据凸透镜成像规律：当物距增大时，像距减小，像变小。蜡烛向左移动，物距变大，因此需要减小像距，即向左移动光屏，才能再次得到清晰的像，且像会变小。
【答案】B
【知识点】凸透镜成像规律；物距与像距的关系
【点评】本题考查凸透镜成像规律的实际应用，核心是掌握“物远像近像变小”的规律，属于基础题型，需熟练运用规律分析问题。
【难度系数】0.7
【解析】由图可知，蜡烛位于20cm刻度处，凸透镜在50cm刻度处，物距$u = 50cm - 20cm = 30cm$；光屏在65cm刻度处，像距$v = 65cm - 50cm = 15cm$，此时$u＞v$，成倒立、缩小的实像。根据凸透镜成像规律：当物距增大时，像距减小，像变小。蜡烛向左移动，物距变大，因此需要减小像距，即向左移动光屏，才能再次得到清晰的像，且像会变小。
【答案】B
【知识点】凸透镜成像规律；物距与像距的关系
【点评】本题考查凸透镜成像规律的实际应用，核心是掌握“物远像近像变小”的规律，属于基础题型，需熟练运用规律分析问题。
【难度系数】0.7
2 某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(如图)，为使光屏上清晰的像变大些，下列调节方法可行的是 (
A.将蜡烛适当远离透镜，光屏适当靠近透镜
B.将蜡烛适当靠近透镜，光屏适当远离透镜
C.只将光屏适当远离透镜
D.只将透镜适当靠近光屏
B
)A.将蜡烛适当远离透镜，光屏适当靠近透镜
B.将蜡烛适当靠近透镜，光屏适当远离透镜
C.只将光屏适当远离透镜
D.只将透镜适当靠近光屏
答案
2. B
解析
【分析】
要解决本题，需先明确凸透镜成实像时的规律：当凸透镜成实像时，物距减小（物体靠近透镜），像距会增大（光屏远离透镜），所成的实像会变大；反之，物距增大，像距减小，像变小。题目要求光屏上的像变大，需依据该规律逐一分析选项是否符合要求。
【解析】
根据凸透镜成实像的规律“物近像远像变大，物远像近像变小”，对各选项分析如下：
1. 选项A：蜡烛远离透镜（物距变大），光屏靠近透镜（像距变小），此时像会变小，不符合“像变大”的要求，错误；
2. 选项B：蜡烛靠近透镜（物距变小），光屏远离透镜（像距变大），符合“物近像远像变大”，能使像变大，正确；
3. 选项C：只将光屏远离透镜，蜡烛位置不变（物距不变），无法保证像成在光屏上，不能得到清晰的变大的像，错误；
4. 选项D：将透镜靠近光屏，相当于像距减小，此时物距相对变大，像会变小，不符合要求，错误。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的实际应用，核心是掌握成实像时物距、像距与像大小的关系，属于基础考点的常规考查，难度适中。
【难度系数】
0.5
要解决本题，需先明确凸透镜成实像时的规律：当凸透镜成实像时，物距减小（物体靠近透镜），像距会增大（光屏远离透镜），所成的实像会变大；反之，物距增大，像距减小，像变小。题目要求光屏上的像变大，需依据该规律逐一分析选项是否符合要求。
【解析】
根据凸透镜成实像的规律“物近像远像变大，物远像近像变小”，对各选项分析如下：
1. 选项A：蜡烛远离透镜（物距变大），光屏靠近透镜（像距变小），此时像会变小，不符合“像变大”的要求，错误；
2. 选项B：蜡烛靠近透镜（物距变小），光屏远离透镜（像距变大），符合“物近像远像变大”，能使像变大，正确；
3. 选项C：只将光屏远离透镜，蜡烛位置不变（物距不变），无法保证像成在光屏上，不能得到清晰的变大的像，错误；
4. 选项D：将透镜靠近光屏，相当于像距减小，此时物距相对变大，像会变小，不符合要求，错误。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的实际应用，核心是掌握成实像时物距、像距与像大小的关系，属于基础考点的常规考查，难度适中。
【难度系数】
0.5
3 奶奶用放大镜看报纸时，为了看到更大的清晰的像，她常常将 （
A.报纸与眼睛不动，放大镜离报纸远一些
B.报纸与眼睛不动，放大镜离报纸近一些
C.报纸与放大镜不动，眼睛离报纸远一些
D.报纸与放大镜不动，眼睛离报纸近一些
A
）A.报纸与眼睛不动，放大镜离报纸远一些
B.报纸与眼睛不动，放大镜离报纸近一些
C.报纸与放大镜不动，眼睛离报纸远一些
D.报纸与放大镜不动，眼睛离报纸近一些
答案
3. A
解析
【分析】首先明确放大镜的工作原理是凸透镜成正立放大的虚像，此时物距需小于一倍焦距。接着回忆凸透镜成虚像的规律：当物距（放大镜到被观察物体的距离）在一倍焦距内增大时，所成的虚像会变大。再逐一分析选项：A选项中报纸和眼睛不动，放大镜离报纸远一些，物距增大，符合像变大的要求；B选项物距减小，像变小；C、D选项改变眼睛位置不影响像的大小，因此选A。
【解析】放大镜是利用凸透镜成正立、放大的虚像的原理工作的，此时物距$ u ＜ f $（$ f $为凸透镜焦距）。根据凸透镜成像规律，当凸透镜成虚像时，物距越大（在一倍焦距以内），所成的虚像越大。对各选项分析：
A选项：报纸与眼睛不动，放大镜离报纸远一些，即物距增大（仍小于焦距），虚像变大，符合要求；
B选项：放大镜离报纸近一些，物距减小，虚像变小，不符合；
C、D选项：报纸与放大镜不动，改变眼睛到报纸的距离，不会改变物距，因此不会改变像的大小，不符合。
综上，答案为A。
【答案】A
【知识点】凸透镜成像规律、放大镜的应用
【点评】本题考查放大镜的成像原理，核心是掌握凸透镜成虚像时物距与像大小的关系，属于基础光学题，难度较低。
【难度系数】0.6
【解析】放大镜是利用凸透镜成正立、放大的虚像的原理工作的，此时物距$ u ＜ f $（$ f $为凸透镜焦距）。根据凸透镜成像规律，当凸透镜成虚像时，物距越大（在一倍焦距以内），所成的虚像越大。对各选项分析：
A选项：报纸与眼睛不动，放大镜离报纸远一些，即物距增大（仍小于焦距），虚像变大，符合要求；
B选项：放大镜离报纸近一些，物距减小，虚像变小，不符合；
C、D选项：报纸与放大镜不动，改变眼睛到报纸的距离，不会改变物距，因此不会改变像的大小，不符合。
综上，答案为A。
【答案】A
【知识点】凸透镜成像规律、放大镜的应用
【点评】本题考查放大镜的成像原理，核心是掌握凸透镜成虚像时物距与像大小的关系，属于基础光学题，难度较低。
【难度系数】0.6

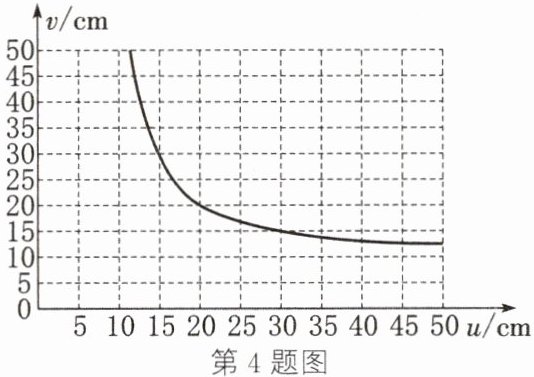

4 在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的
图像，根据图像可知（
A.该凸透镜的焦距$f=20\ \mathrm{cm}$
B.当物距$u=30\ \mathrm{cm}$时，成倒立、缩小的实像
C.当物距$u=8\ \mathrm{cm}$时，所成的像能用光屏承接
D.若把物体从距凸透镜30 cm处向距凸透镜15 cm处移动，所成的像会逐渐变小
图像，根据图像可知（
B
）A.该凸透镜的焦距$f=20\ \mathrm{cm}$
B.当物距$u=30\ \mathrm{cm}$时，成倒立、缩小的实像
C.当物距$u=8\ \mathrm{cm}$时，所成的像能用光屏承接
D.若把物体从距凸透镜30 cm处向距凸透镜15 cm处移动，所成的像会逐渐变小
答案
4. B
解析
【分析】
要解决本题，首先利用凸透镜成像规律中“当物距等于2倍焦距时，像距也等于2倍焦距，成倒立、等大的实像”，从图像中找到物距和像距相等的点，确定凸透镜的焦距；再根据凸透镜成像的规律（物距与焦距的关系对应成像特点、像的虚实、像的大小变化等）逐一分析每个选项，判断其正确性。
【解析】
1. 确定焦距：根据凸透镜成像规律，当$ u = v = 2f $时，成倒立、等大的实像。观察图像，当$ u = 20\ \mathrm{cm} $时，$ v = 20\ \mathrm{cm} $，因此$ 2f = 20\ \mathrm{cm} $，解得$ f = 10\ \mathrm{cm} $，故A选项错误。
2. 分析B选项：当物距$ u = 30\ \mathrm{cm} $时，$ u ＞ 2f = 20\ \mathrm{cm} $，根据凸透镜成像规律，此时成倒立、缩小的实像，故B选项正确。
3. 分析C选项：当物距$ u = 8\ \mathrm{cm} $时，$ u ＜ f = 10\ \mathrm{cm} $，成正立、放大的虚像，虚像不能用光屏承接，故C选项错误。
4. 分析D选项：物体从距凸透镜30 cm处（$ u ＞ 2f $）向距凸透镜15 cm处（$ f ＜ u ＜ 2f $）移动，根据凸透镜成像规律“物近像远像变大”，所成的像会逐渐变大，故D选项错误。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题结合图像考查凸透镜成像规律的应用，核心是从图像中提取物距与像距的关系确定焦距，再结合成像特点分析选项，需熟练掌握凸透镜成像的基本规律。
【难度系数】
0.6
要解决本题，首先利用凸透镜成像规律中“当物距等于2倍焦距时，像距也等于2倍焦距，成倒立、等大的实像”，从图像中找到物距和像距相等的点，确定凸透镜的焦距；再根据凸透镜成像的规律（物距与焦距的关系对应成像特点、像的虚实、像的大小变化等）逐一分析每个选项，判断其正确性。
【解析】
1. 确定焦距：根据凸透镜成像规律，当$ u = v = 2f $时，成倒立、等大的实像。观察图像，当$ u = 20\ \mathrm{cm} $时，$ v = 20\ \mathrm{cm} $，因此$ 2f = 20\ \mathrm{cm} $，解得$ f = 10\ \mathrm{cm} $，故A选项错误。
2. 分析B选项：当物距$ u = 30\ \mathrm{cm} $时，$ u ＞ 2f = 20\ \mathrm{cm} $，根据凸透镜成像规律，此时成倒立、缩小的实像，故B选项正确。
3. 分析C选项：当物距$ u = 8\ \mathrm{cm} $时，$ u ＜ f = 10\ \mathrm{cm} $，成正立、放大的虚像，虚像不能用光屏承接，故C选项错误。
4. 分析D选项：物体从距凸透镜30 cm处（$ u ＞ 2f $）向距凸透镜15 cm处（$ f ＜ u ＜ 2f $）移动，根据凸透镜成像规律“物近像远像变大”，所成的像会逐渐变大，故D选项错误。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题结合图像考查凸透镜成像规律的应用，核心是从图像中提取物距与像距的关系确定焦距，再结合成像特点分析选项，需熟练掌握凸透镜成像的基本规律。
【难度系数】
0.6

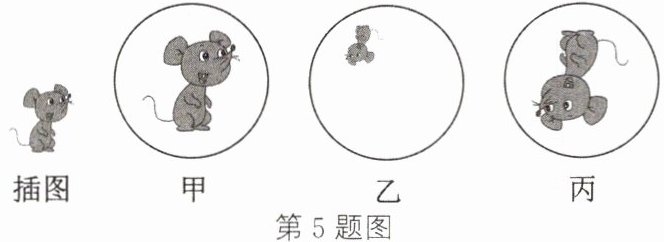

5 [2025广州期末]在用凸透镜观察插图的活动中，图甲、乙、丙是通过凸透镜所看到的插图的像。若插图由远到近逐渐靠近凸透镜，则通过凸透镜所看到插图的像的先后顺序正确的是（
A.甲、乙、丙
B.乙、丙、甲
C.丙、甲、乙
D.丙、乙、甲
B
）A.甲、乙、丙
B.乙、丙、甲
C.丙、甲、乙
D.丙、乙、甲
答案
5. B
解析
【分析】
要解决本题，需结合凸透镜成像规律分析：当物体（插图）从远处逐渐靠近凸透镜时，物距逐渐减小，根据凸透镜成像的不同规律，会形成不同特点的像。结合题图，乙是倒立缩小的像，丙是倒立放大的像，甲是正立放大的像，需根据物距变化对应像的类型，确定先后顺序。
【解析】
根据凸透镜成像规律：
1. 当物距$ u＞2f $（物体在2倍焦距外），成倒立、缩小的实像，对应题图乙；
2. 当物距$ f＜u＜2f $（物体在1倍和2倍焦距之间），成倒立、放大的实像，对应题图丙；
3. 当物距$ u＜f $（物体在1倍焦距内），成正立、放大的虚像，对应题图甲。
插图由远到近靠近凸透镜时，物距依次满足$ u＞2f $、$ f＜u＜2f $、$ u＜f $，因此看到的像的先后顺序为乙、丙、甲。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是明确不同物距对应的像的特点，结合题图判断各像的类型，难度适中，需准确掌握成像规律。
【难度系数】
0.5
要解决本题，需结合凸透镜成像规律分析：当物体（插图）从远处逐渐靠近凸透镜时，物距逐渐减小，根据凸透镜成像的不同规律，会形成不同特点的像。结合题图，乙是倒立缩小的像，丙是倒立放大的像，甲是正立放大的像，需根据物距变化对应像的类型，确定先后顺序。
【解析】
根据凸透镜成像规律：
1. 当物距$ u＞2f $（物体在2倍焦距外），成倒立、缩小的实像，对应题图乙；
2. 当物距$ f＜u＜2f $（物体在1倍和2倍焦距之间），成倒立、放大的实像，对应题图丙；
3. 当物距$ u＜f $（物体在1倍焦距内），成正立、放大的虚像，对应题图甲。
插图由远到近靠近凸透镜时，物距依次满足$ u＞2f $、$ f＜u＜2f $、$ u＜f $，因此看到的像的先后顺序为乙、丙、甲。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是明确不同物距对应的像的特点，结合题图判断各像的类型，难度适中，需准确掌握成像规律。
【难度系数】
0.5

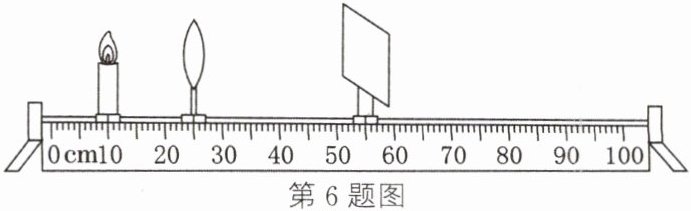

6（易错题）如图所示，在探究凸透镜成像规律的实验中，此时光屏上成清晰的像，这个像是倒立、
放大
（选填“放大”“缩小”或“等大”）的实像；现保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则光屏上能
（选填“能”或“不能”）成清晰的像，理由是光的折射现象中光路是可逆的
。答案
6. 放大 能 光的折射现象中光路是可逆的
易错分析
6. 光的折射现象中光路是可逆的。凸透镜位置不变，对调蜡烛和光屏，相当于现在的物距和像距等于原来的像距和物距。
易错分析
6. 光的折射现象中光路是可逆的。凸透镜位置不变，对调蜡烛和光屏，相当于现在的物距和像距等于原来的像距和物距。
解析
【分析】首先观察图中蜡烛、凸透镜、光屏的位置，计算物距和像距：蜡烛在10cm刻度处，凸透镜在25cm刻度处，因此物距$u=25cm-10cm=15cm$；光屏在55cm刻度处，像距$v=55cm-25cm=30cm$，可见物距小于像距。根据凸透镜成像规律，结合物距和像距的关系判断成像性质；再根据光的折射特点，分析对调蜡烛和光屏后能否成像。
【解析】1. 计算物距和像距：物距$u=15cm$，像距$v=30cm$，$u＜v$。根据凸透镜成像规律，当$f＜u＜2f$时，成倒立、放大的实像，此时像距$v＞2f$，因此此时成倒立放大的实像。2. 保持凸透镜位置不变，对调蜡烛和光屏的位置，原来的物距变为像距，像距变为物距，由于光的折射现象中光路是可逆的，所以光屏上能成清晰的像。
【答案】放大；能；光的折射现象中光路是可逆的
【知识点】凸透镜成像规律；光路可逆
【点评】本题考查凸透镜成像规律及光路可逆的应用，易错点在于对成像规律和光路可逆的结合理解，需明确物距、像距的变化对成像的影响。
【难度系数】0.6
【解析】1. 计算物距和像距：物距$u=15cm$，像距$v=30cm$，$u＜v$。根据凸透镜成像规律，当$f＜u＜2f$时，成倒立、放大的实像，此时像距$v＞2f$，因此此时成倒立放大的实像。2. 保持凸透镜位置不变，对调蜡烛和光屏的位置，原来的物距变为像距，像距变为物距，由于光的折射现象中光路是可逆的，所以光屏上能成清晰的像。
【答案】放大；能；光的折射现象中光路是可逆的
【知识点】凸透镜成像规律；光路可逆
【点评】本题考查凸透镜成像规律及光路可逆的应用，易错点在于对成像规律和光路可逆的结合理解，需明确物距、像距的变化对成像的影响。
【难度系数】0.6
