1. 在串联电路中，电流________，表达式为____________.

答案

2. 串联电路两端的总电压等于各部分电路两端的电压________，表达式为____________.

答案

3. 串联电路的总电阻等于各串联导体的电阻________，表达式为____________.

答案

4. 串联电路分电压，用公式表示为________.

答案

5. 在并联电路中，干路电流等于____________，表达式为____________.

答案

6. 并联电路两端的总电压等于____________，表达式为____________.

答案

7. 并联电路分电流，用公式表示为________.

答案

例1（2023·滨州）如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器的滑片P向左端滑动时，下列说法正确的是（ ）
A. 电流表A示数变大，电压表V示数变小
B. 电流表A示数变小，电压表V示数变大
C. 电流表A示数变大，电压表V示数不变
D. 电流表A示数变小，电压表V示数不变
　　例1图

答案

例1 A
例2（2024·滨州）如图所示电路，闭合开关，滑动变阻器滑片从最上端向中点移动过程中，下列说法正确的是（ ）
A. 电压表V的示数变小
B. 电流表A₁与电流表A₂的示数相等
C. 电流表A₁的示数变大
D. 电压表V与电流表A₂示数的比值变大
　　例2图

答案

例2 C

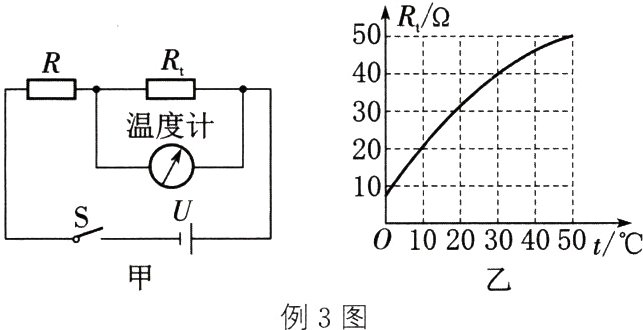

例3 某测温模拟电路如图甲所示，温度计由量程为0～3 V的电压表改装而成，电源电压U为6 V，R的阻值为40 Ω，热敏电阻的阻值Rₜ随温度t变化的关系如图乙所示，则当开关S闭合后（ ）
A. 电路可测量的最高温度为50 ℃
B. 温度计的0 ℃应标在电压表零刻度处
C. 若增大U，电路可测量的最高温度将增大
D. 若U增大3 V，R增大45 Ω，电路可测量的最高温度将增大
　　　　　例3图

答案

例3 D

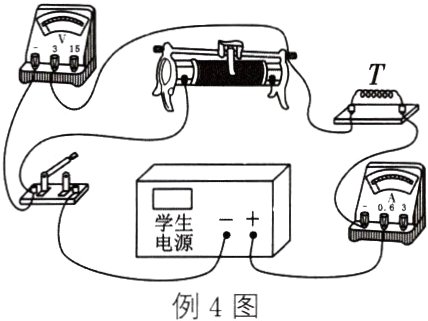

例4（2024·扬州）如图所示，电源电压恒为6 V，敏感元件T的电阻随电流的增大而减小. 电压表示数为2 V时，电流表示数为0.2 A，当电压表示数为2.4 V时，电流表示数可能（ ）
A. 小于0.18 A
B. 等于0.18 A
C. 大于0.18 A，小于0.2 A
D. 大于0.2 A，小于0.24 A
　　　　例4图

答案

例4 A
