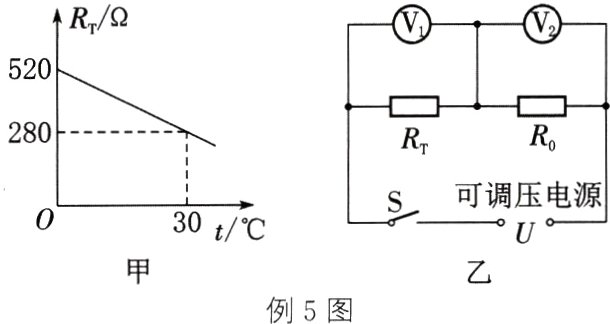

例5（2024·南京模拟）图甲为某热敏电阻Rₜ的阻值随温度t变化的图像. 图乙是利用Rₜ改装成的温度显示器电路图，定值电阻R₀ = 100 Ω，电源电压可调节，将电压表V₁的表盘的刻度改成相应的温度刻度，测量时，将Rₜ放入待测温度处，闭合开关，调节电源电压，每次都使V₂表的示数保持0.2 V不变，再从V₁表盘上读出待测温度t.
（1）在标准大气压下，将Rₜ放入冰水混合物中时，Rₜ的阻值是_______Ω.
（2）测温时，保持R₀两端电压为0.20 V，Rₜ两端的电压随温度升高而_______（变大/不变/变小）.
（3）某次测温时，V₁表盘上显示的温度是15 ℃，此时电源电压为_______V.
（4）若电源电压可在0.6～1.2 V之间调节，该热敏电阻温度计的测温范围为_______～_______℃.
　　

例5（1）520 （2）变小 （3）1 （4）2.5 40

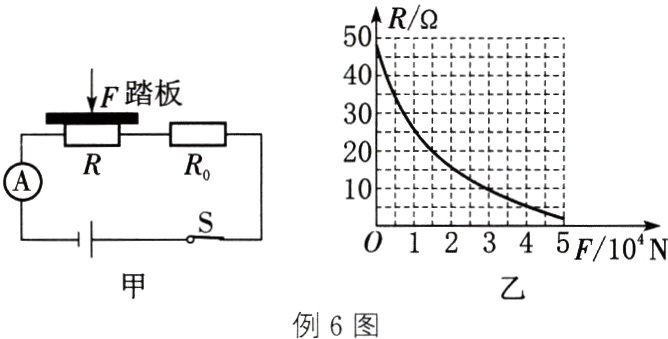

例6（2024·广西）公路部门往往通过地磅检测汽车载重情况. 图甲是跨学科学习团队设计的可视化地磅的电路原理图，主要由踏板（重力不计）、压力传感器R、显示承重的仪表（实质为电流表，量程为0～0.6 A）等组成，R的阻值与所受压力F大小关系如图乙所示. 电源电压恒为12 V，定值电阻R₀的阻值为5 Ω.（g取10 N/kg）
（1）求当R的阻值为35 Ω时，电路的电流.
（2）求当通过电路的电流为0.4 A时，地磅的测量值.
（3）为了增加地磅的最大测量值，请你写出一种可行的方案，并列出关系式进行说明.
　

例6（1）当R的阻值为35Ω时，电路的电流$I = \frac{U}{R + R_0} = \frac{12V}{35Ω + 5Ω} = 0.3A$ （2）当通过电路的电流$I' = 0.4A$时，电路的总电阻$R_{总} = \frac{U}{I'} = \frac{12V}{0.4A} = 30Ω$，R的阻值$R' = R_{总} - R_0 = 30Ω - 5Ω = 25Ω$；由图乙可知压力$F = 1×10^4N$，地磅的测量值$m = \frac{G}{g} = \frac{F}{g} = \frac{1×10^4N}{10N/kg} = 1000kg$ （3）电流表的示数最大为0.6A，电源电压不变，电路的总电阻$R_{总}' = \frac{U}{I_{大}} = \frac{12V}{0.6A} = 20Ω$，为了增加地磅的最大测量值，即压力增大，需要减小R的阻值，R的阻值$R'' = R_{总}' - R_0 = 20Ω - R_0$，所以需要增大$R_0$的阻值
