1. 在医院住院部,病人需要护理时,闭合床头开关,就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。
(1)设计呼叫电路时,下列因素中,不需要考虑的是______。
A. 护士工作很忙,要用多种信号提醒 B. 能够确定呼叫发出的位置
C. 呼叫信号强弱合适 D. 值班室是否有护士值班

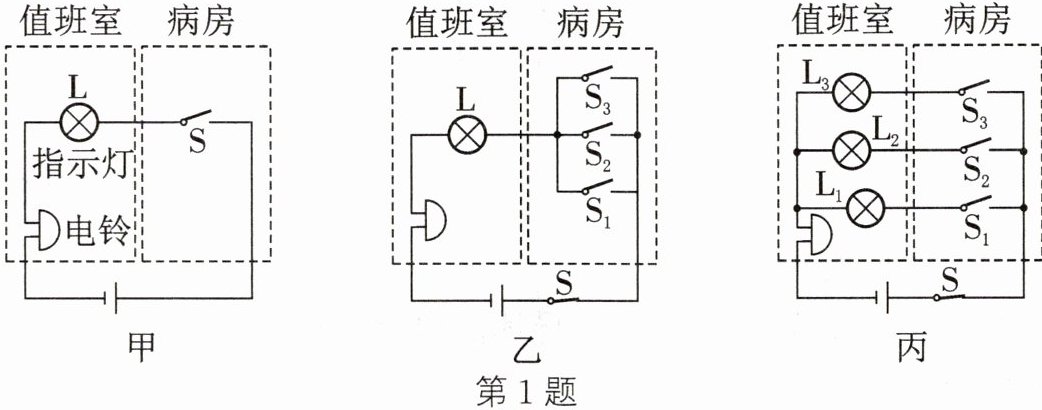

(2)小李同学以一个病房只有一张病床为例,设计了如甲图所示的电路。该电路______(能/不能)达到呼叫目的；医生值班期间干路的开关S应始终处于______(闭合/断开)状态。
(3)当一个病房有三张病床时,小杨同学设计的电路如图乙所示,小张同学设计的电路如图丙所示。对比这两个电路,丙图电路的优点是______。

(1) D (2) 能 闭合 (3) 能够确定发出呼叫的床位

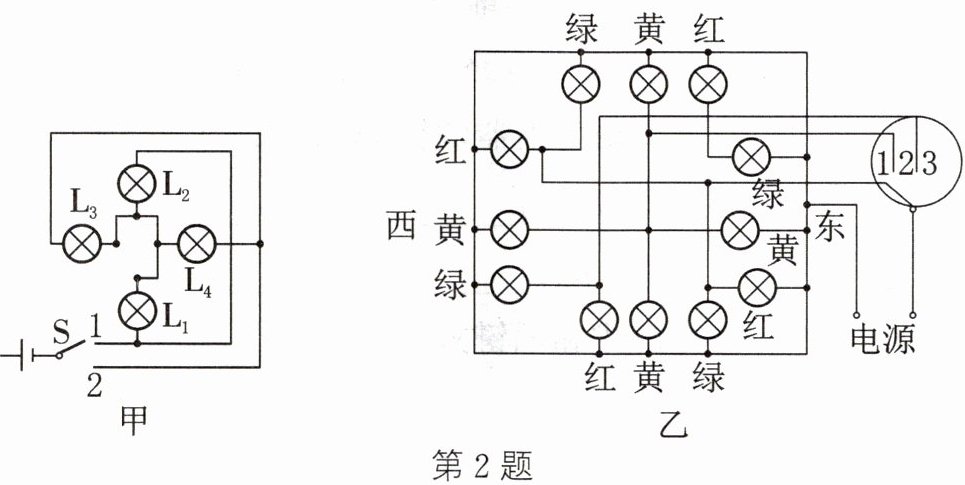

2. 校门外十字路口经常出现交通拥堵现象,为了缓解拥堵,初三物理组刚刚和豆豆两位同学分别为该十字路口设计了一组红绿灯如图甲、乙所示,简易手动,模拟交通信号灯电路的一部分。
(1)请你在刚刚同学设计的甲图中补画一根导线,使开关S接1时,只有$L_1、$$L_2$亮,开关接2时,只有灯$L_3、$$L_4$亮。
(2)豆豆同学设计的红绿灯如图乙所示,当单刀多掷开关接到接线柱“1”时,共有______个灯亮,它们之间是______联。
(3)我们实际生活中的交通信号红绿灯由于需求,在工作时还应在豆豆同学设计的电路中添加______装置和______装置才能更加方便使用。

(1) 如图所示 (2) 4 并 (3) 定时 漏电保护
