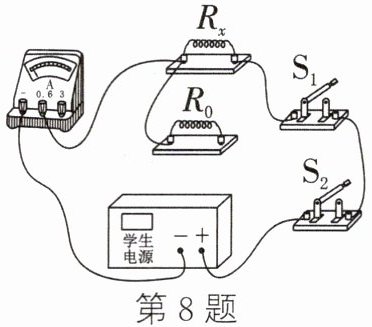

8. 晓亮利用阻值为$R_{0}的定值电阻和一块电流表测量未知电阻R_{x}$的阻值。他选择了满足这个实验要求的器材,并连接了部分实验电路,如图所示。
(1)为了测出电阻$R_{x}$的阻值,请添加一根导线完成如图所示的实验电路的连接。
(2)开关$S_{1}$、$S_{2}$都闭合时,电流表的示数为$I_{1}$。
(3)只闭合开关____时,电流表的示数为$I_{2}$。
(4)请用$I_{1}$、$I_{2}和R_{0}表示R_{x}$：$R_{x}= $____。

(1) 如图所示
(3) $S_{2}$
(4) $\frac{I_{2}R_{0}}{I_{1}-I_{2}}$

9. 如图所示的电路中,电源两端的电压未知但保持不变,$R_{0}$是阻值已知的定值电阻。只闭合开关$S_{1}$时,电流表的示数为$I_{1}$,开关$S_{1}和S_{2}$均闭合时,电流表的示数为$I_{2}$,则电阻$R_{x}$的阻值可以表示为()

A. $\dfrac{I_{1}}{I_{1}+I_{2}}R_{0}$
B. $\dfrac{I_{2}}{I_{1}+I_{2}}R_{0}$
C. $\dfrac{I_{2}}{I_{2}-I_{1}}R_{0}$
D. $\dfrac{I_{2}-I_{1}}{I_{1}}R_{0}$

D

10. 如图是小刚测量未知电阻$R_{x}$的实验电路,电源两端电压不变且未知,其中$R_{0}$为阻值已知的定值电阻。当开关$S$、$S_{1}$闭合,开关$S_{2}$断开时,电压表的示数为$U_{1}$；当开关$S$、$S_{2}$闭合、$S_{1}$断开时,电压表的示数为$U_{2}$。则下列四个选项中,$R_{x}$的表达式正确的是()

A. $R_{x}= \dfrac{U_{1}}{U_{2}}R_{0}$
B. $R_{x}= \dfrac{U_{2}}{U_{1}-U_{2}}R_{0}$
C. $R_{x}= \dfrac{U_{2}}{U_{1}}R_{0}$
D. $R_{x}= \dfrac{U_{1}}{U_{1}-U_{2}}R_{0}$

B

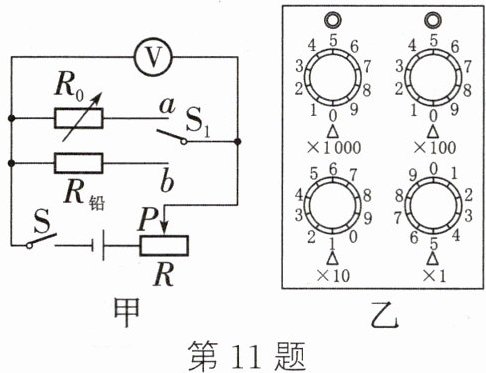

11. 佳佳设计了如图甲所示的电路测量铅笔芯电阻,电源电压恒为$6V$。
(1)① 正确连好电路,闭合开关$S$,将开关$S_{1}$先拨至____处,移动滑动变阻器滑片$P$,使电压表示数为$2V$；
② 再将$S_{1}$拨至____处,调节电阻箱旋钮至乙图位置,使电压表示数正好为$2V$,则该电阻的阻值为____$Ω$。
(2)若在②步骤中,不小心将滑动变阻器的阻值调大了$2Ω$,则测得的电阻值____(偏大/偏小)了____$Ω$。
(3)若在步骤②观察到电压表示数略大于$2V$,他把“$×1$”挡的旋钮又旋了一格,发现电压表示数略小于$2V$,此时他____(应该/不应该)再调节滑动变阻器,以使电压表的示数恰好为$2V$,由此推断铅笔芯接入电路的阻值为____(填写范围)。

(1) $b$ $a$ 15
(2) 偏大 1
(3) 不应该 14～15Ω
