11. 在宾馆里,房卡是用来“取电”的,房卡插入槽中后,房间内的电灯、电视、空调等用电器才能工作,房卡相当于电路中的____,房间内电灯和电视机之间的连接方式是____联。
答案
开关 并

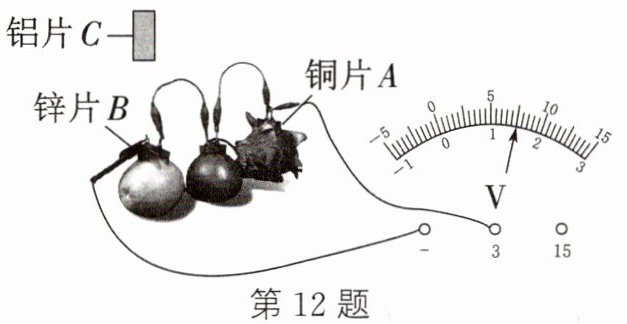

12. 小明制作的水果电池工作时将化学能转化为____能对外供电。用电压表测得该水果电池电压如图所示,其大小为____V。由图示可知,小明继续用铝片C代替铜片A,接入电路,发现电压表指针偏至“0”刻度线左侧。据此你能提出的猜想是____。
答案
电 1.5 水果电池的正负极和金属电极的材料有关

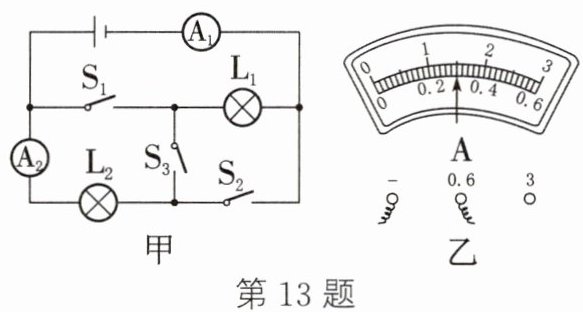

13. 认真观察电路图甲,分析并解答下面的问题:
(1) 当只闭合$S_{3}$时,电流表$A_{1}$的示数____($＞$/$＜$/$=$)电流表$A_{2}$的示数。
(2) 当只闭合$S_{1}$、$S_{2}$时,灯泡$L_{1}和L_{2}$____(串/并)联;电流表$A_{2}$示数如图乙所示,电流表$A_{1}$的示数为0.8A,则通过$L_{1}的电流I_{1}$是____A。
(1) 当只闭合$S_{3}$时,电流表$A_{1}$的示数____($＞$/$＜$/$=$)电流表$A_{2}$的示数。
(2) 当只闭合$S_{1}$、$S_{2}$时,灯泡$L_{1}和L_{2}$____(串/并)联;电流表$A_{2}$示数如图乙所示,电流表$A_{1}$的示数为0.8A,则通过$L_{1}的电流I_{1}$是____A。
答案
(1) $ = $ (2) 并 0.5

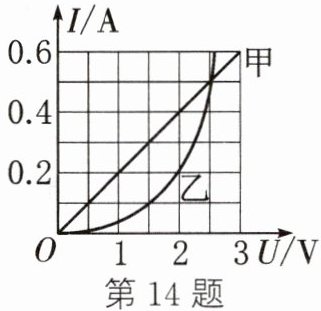

14. 如图所示是电阻甲与电阻乙的电流和电压关系图像。当甲、乙电阻并联在2V的电路中时,电路中的总电流为____A;当甲、乙串联接在3V的电路中时,电路中的电流为____A。
答案
0.6 0.2

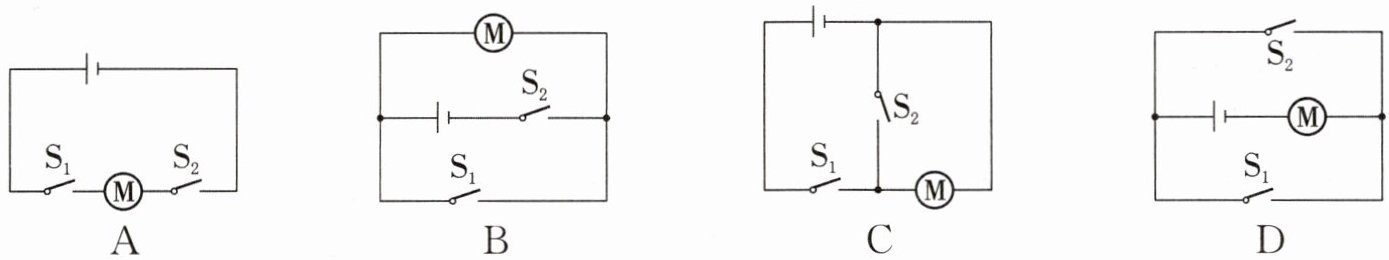

15. (2024·泰安)小文同学家安装了密码门锁,能通过输入密码($S_{1}$)或利用钥匙($S_{2}$)单独驱动电动机工作而打开门锁。下列电路设计符合要求的是()
答案
D

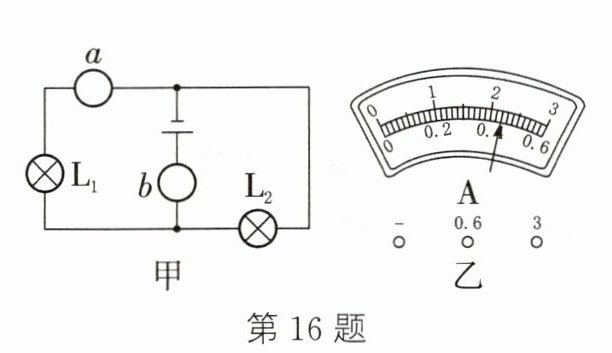

16. 如图甲所示,a表、b表均为电流表且接法正确,两表示数偏转都如图乙,则$L_{1}和L_{2}$的电流分别是()
A. 都是0.44A
B. 都是2.2A
C. 0.44A、2.2A
D. 0.44A、1.76A
A. 都是0.44A
B. 都是2.2A
C. 0.44A、2.2A
D. 0.44A、1.76A
答案
D
17. 如图,灯泡$L_{2}比L_{1}$亮,电压表V示数为4.5V,下列说法正确的是()
A. $V_{1}$示数大于4.5V
B. $V_{1}$示数等于4.5V
C. $V_{2}$示数小于4.5V
D. $V_{2}$示数大于4.5V
A. $V_{1}$示数大于4.5V
B. $V_{1}$示数等于4.5V
C. $V_{2}$示数小于4.5V
D. $V_{2}$示数大于4.5V
答案
B
