18. 在如图所示电路中的圈内填上电流表、电压表的符号,使$R_{1}$、$R_{2}$并联并且使电路可以正常工作。
答案
如图所示
19. 如图所示
19. 如图甲所示是一款电动平衡车,当闭合开关$S_{1}$时指示灯L发光,此时人站上平衡车踏板开关$S_{2}$闭合,电动机启动,平衡车就会运动起来;若$S_{1}$断开,即使人站到平衡车上平衡车也不会运动。请你根据上述信息在图乙虚线框中画出平衡车的电路图。电动机用“-Ⓜ-”表示,电源用“-|-”表示。
答案
如图所示

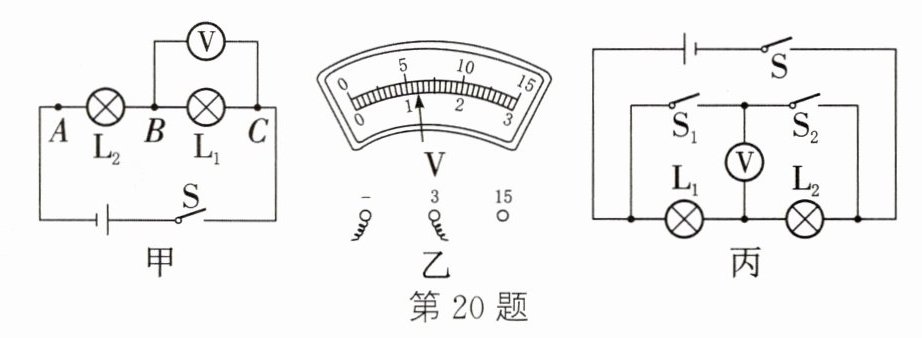

20. 小明同学在“探究串联电路电压的规律”实验中,设计了如图甲所示的电路。
(1) 连接电路时,开关应处于____状态。

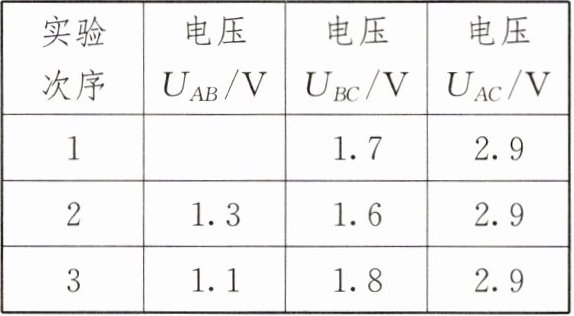

(2) 小明用电压表分别测出电压$U_{AB}$、$U_{BC}和U_{AC}$,实验数据如表所示。其中测$U_{AB}$时,电压表的示数如图乙所示,此时电压表的分度值为____V,示数为____V。
(3) 分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压之____;实验中灯泡$L_{1}与L_{2}$的规格____(相同/不同)。
(4) 小明认为用一只电压表分别测$L_{1}两端的电压和L_{2}$两端的电压时,需要对电路进行改接,为了不反复拆接电压表,他设计了如图丙所示的电路。他的思路是:闭合开关S和$S_{1}$,电压表测$L_{1}$两端的电压;闭合开关S和$S_{2}$,电压表就可以测$L_{2}$两端的电压,这种设计思路是____(正确/错误)的,原因是____。
(1) 连接电路时,开关应处于____状态。
(2) 小明用电压表分别测出电压$U_{AB}$、$U_{BC}和U_{AC}$,实验数据如表所示。其中测$U_{AB}$时,电压表的示数如图乙所示,此时电压表的分度值为____V,示数为____V。
(3) 分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压之____;实验中灯泡$L_{1}与L_{2}$的规格____(相同/不同)。
(4) 小明认为用一只电压表分别测$L_{1}两端的电压和L_{2}$两端的电压时,需要对电路进行改接,为了不反复拆接电压表,他设计了如图丙所示的电路。他的思路是:闭合开关S和$S_{1}$,电压表测$L_{1}$两端的电压;闭合开关S和$S_{2}$,电压表就可以测$L_{2}$两端的电压,这种设计思路是____(正确/错误)的,原因是____。
答案
(1) 断开 (2) 0.1 1.2 (3) 和 不同 (4) 错误 电压表正负接线柱接反了

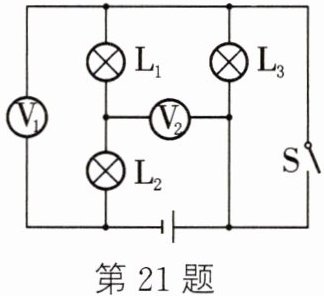

21. 如图所示电路中,电源电压不变,当开关S断开时,$V_{1}$的示数为5V,$V_{2}$的示数为7V;当开关S闭合时,$V_{1}$的示数为9V,$V_{2}$的示数为5.4V。求:
(1) 电源的电压。
(2) 开关S闭合后,$L_{2}$两端的电压。
(3) 开关S断开时,$L_{1}$两端的电压。
(1) 电源的电压。
(2) 开关S闭合后,$L_{2}$两端的电压。
(3) 开关S断开时,$L_{1}$两端的电压。
答案
(1) 当开关$S$闭合时，$L_{1}$、$L_{2}$串联接在电路中，$L_{3}$被短路，电压表$V_{1}$测的是$L_{1}$和$L_{2}$两端的总电压，$U_{电} = 9V$
(2) $U_{L_{2}} = U_{电} - U_{L_{1}} = 9V - 5.4V = 3.6V$
(3) 当开关$S$断开时，$L_{1}$、$L_{2}$、$L_{3}$串联接在电路中，电压表$V_{1}$测的是$L_{1}$和$L_{2}$两端的电压，$U_{L_{1}} + U_{L_{2}} = 5V$，$U_{L_{3}} = U_{电} - (U_{L_{1}} + U_{L_{2}}) = 9V - 5V = 4V$，$U_{L_{1}} + U_{L_{3}} = 7V$，$U_{L_{1}} = 7V - U_{L_{3}} = 7V - 4V = 3V$
(2) $U_{L_{2}} = U_{电} - U_{L_{1}} = 9V - 5.4V = 3.6V$
(3) 当开关$S$断开时，$L_{1}$、$L_{2}$、$L_{3}$串联接在电路中，电压表$V_{1}$测的是$L_{1}$和$L_{2}$两端的电压，$U_{L_{1}} + U_{L_{2}} = 5V$，$U_{L_{3}} = U_{电} - (U_{L_{1}} + U_{L_{2}}) = 9V - 5V = 4V$，$U_{L_{1}} + U_{L_{3}} = 7V$，$U_{L_{1}} = 7V - U_{L_{3}} = 7V - 4V = 3V$
