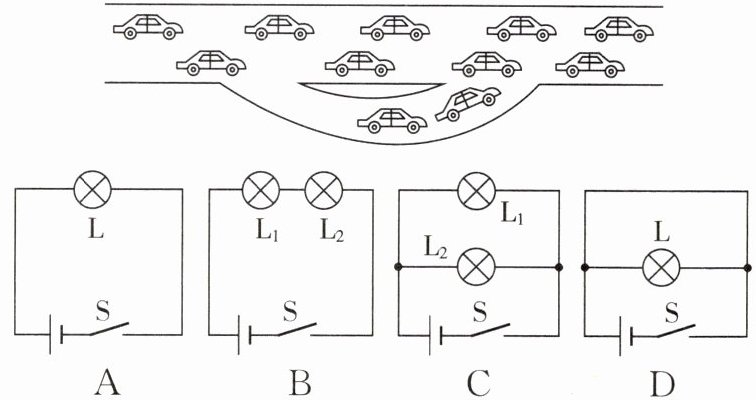

1.（科学思维 模型建构）如图所示的道路设置示意图可以类比下列哪种电路连接方式（
C
）答案
1.C

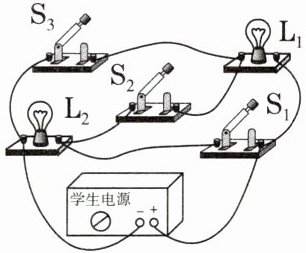

2. 如图，用导线连接使灯$\mathrm{L}_1$和$\mathrm{L}_2$组成并联电路的正确方法是（
A.用一根导线连接A、B，再用另一根导线连接C、E
B.用一根导线连接A、B，再用另一根导线连接D、E
C.用一根导线连接A、C，再用另一根导线连接B、E
D.用一根导线连接A、C，再用另一根导线连接C、E
（第2题）（第3题）
C
）A.用一根导线连接A、B，再用另一根导线连接C、E
B.用一根导线连接A、B，再用另一根导线连接D、E
C.用一根导线连接A、C，再用另一根导线连接B、E
D.用一根导线连接A、C，再用另一根导线连接C、E
（第2题）（第3题）
答案
2.C

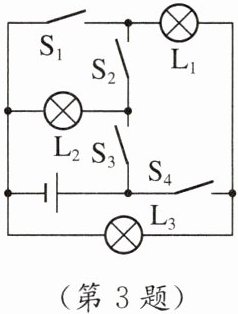

3. 在如图所示的电路中，下列说法正确的是（
A.只闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{4}$时，只有$\mathrm{L}_{1}$、$\mathrm{L}_{3}$亮，且两灯并联
B.只闭合开关$\mathrm{S}_{3}$、$\mathrm{S}_{4}$时，只有$\mathrm{L}_{2}$、$\mathrm{L}_{3}$亮，且两灯串联
C.只闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，三个灯均亮
D.只闭合开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$、$\mathrm{S}_{4}$时，三个灯均亮
A
）A.只闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{4}$时，只有$\mathrm{L}_{1}$、$\mathrm{L}_{3}$亮，且两灯并联
B.只闭合开关$\mathrm{S}_{3}$、$\mathrm{S}_{4}$时，只有$\mathrm{L}_{2}$、$\mathrm{L}_{3}$亮，且两灯串联
C.只闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，三个灯均亮
D.只闭合开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$、$\mathrm{S}_{4}$时，三个灯均亮
答案
3.A 【点拨】只闭合开关$\mathrm{S}_1$、$\mathrm{S}_4$时，只有$\mathrm{L}_1$、$\mathrm{L}_3$亮，且两灯并联，A正确；只闭合开关$\mathrm{S}_3$、$\mathrm{S}_4$时，只有$\mathrm{L}_2$、$\mathrm{L}_3$亮，且两灯并联，B错误；只闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$时，电流从电源正极流出不经过用电器而直接回到电源负极，会造成电源短路，此时三个灯都不发光，C错误；只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$、$\mathrm{S}_4$时，灯$\mathrm{L}_1$被短路，只有$\mathrm{L}_2$和$\mathrm{L}_3$发光，D错误。

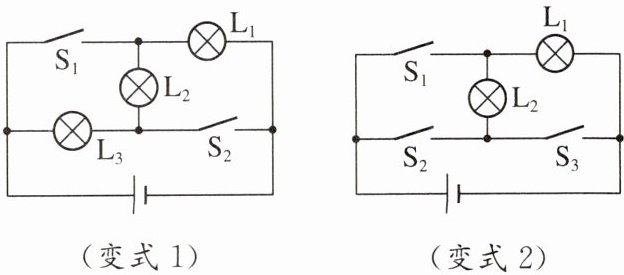

变式1 如图所示，下列描述不正确的是 （
A.开关$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，三个灯泡并联
B.只闭合开关$\mathrm{S}_1$时，灯泡$\mathrm{L}_2$、$\mathrm{L}_3$并联
C.开关$\mathrm{S}_1$、$\mathrm{S}_2$都断开时，三个灯泡串联
D.只闭合开关$\mathrm{S}_2$时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都不能发光
B
）A.开关$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，三个灯泡并联
B.只闭合开关$\mathrm{S}_1$时，灯泡$\mathrm{L}_2$、$\mathrm{L}_3$并联
C.开关$\mathrm{S}_1$、$\mathrm{S}_2$都断开时，三个灯泡串联
D.只闭合开关$\mathrm{S}_2$时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都不能发光
答案
变式1 B 【点拨】开关$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，电流从电源正极出发，电流有三条路径，分别流经三个灯泡回到电源负极，则三个灯泡并联，A正确；只闭合开关$\mathrm{S}_1$时，$\mathrm{L}_2$、$\mathrm{L}_3$被短路，只有$\mathrm{L}_1$连入电路，B错误；开关$\mathrm{S}_1$、$\mathrm{S}_2$都断开时，电流只有一条路径，电流从电源正极出发依次经过三个灯泡回到电源负极，则三个灯泡串联，C正确；只闭合开关$\mathrm{S}_2$时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$被短路，电路为灯泡$\mathrm{L}_3$的简单电路，因此灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都不能发光，D正确。
变式2 如图所示，下列判断正确的是（
A.闭合$S_2$和$S_3$，$L_1$和$L_2$串联
B.闭合$S_1$和$S_3$，只有$L_1$发光
C.闭合$S_1$和$S_3$，$L_1$和$L_2$并联
D.闭合$S_1$和$S_2$，只有$L_2$发光
C
）A.闭合$S_2$和$S_3$，$L_1$和$L_2$串联
B.闭合$S_1$和$S_3$，只有$L_1$发光
C.闭合$S_1$和$S_3$，$L_1$和$L_2$并联
D.闭合$S_1$和$S_2$，只有$L_2$发光
答案
变式2 C 【点拨】闭合$\mathrm{S}_2$和$\mathrm{S}_3$，电源短路，$\mathrm{L}_1$、$\mathrm{L}_2$都不发光，A错误；闭合$\mathrm{S}_1$和$\mathrm{S}_3$，两个灯泡并联，$\mathrm{L}_1$和$\mathrm{L}_2$都发光，B错误，C正确；闭合$\mathrm{S}_1$和$\mathrm{S}_2$，只有$\mathrm{L}_1$发光，D错误。
4.[广州期中] 如图所示的是金属探测仪，探测仪有振动和发声模式。探测仪经过金属物品时，振动模式下，LED灯亮、电动机工作使探测仪振动。发声模式下，LED灯亮、发声器工作使探测仪发出“滴”的声音。电动机损坏，发声模式仍能工作，则下列说法正确的是（
A.LED和电动机一定串联
B.LED和电动机一定并联
C.发声器和电动机一定串联
D.发声器和电动机一定并联
D
）A.LED和电动机一定串联
B.LED和电动机一定并联
C.发声器和电动机一定串联
D.发声器和电动机一定并联
答案
4.D 【点拨】振动模式下，LED灯和电动机同时工作，LED灯和电动机可能是串联，也可能是并联；发声模式下，LED灯和发声器同时工作，LED灯和发声器可能是串联，也可能是并联；电动机损坏，发声器仍能工作，说明发声器和电动机的工作互不影响，所以发声器和电动机一定并联，故 ABC 错误，D正确。故选 D。
5.[兰州七里河区期中] 如图所示电路，对于电路的基本操作，下列说法正确的是 （
A.只闭合开关$S_1$时，只有灯$L_2$发光，灯$L_1$短路
B.只闭合开关$S_2$时，两灯串联发光，且取下一灯，另一灯仍能发光
C.只闭合开关$S_1$和$S_3$时，两灯并联发光，且取下一灯，另一灯仍能发光
D.当$S_1$、$S_2$和$S_3$全部闭合时，灯丝有可能被烧断
C
）A.只闭合开关$S_1$时，只有灯$L_2$发光，灯$L_1$短路
B.只闭合开关$S_2$时，两灯串联发光，且取下一灯，另一灯仍能发光
C.只闭合开关$S_1$和$S_3$时，两灯并联发光，且取下一灯，另一灯仍能发光
D.当$S_1$、$S_2$和$S_3$全部闭合时，灯丝有可能被烧断
答案
5.C 【点拨】只闭合开关$\mathrm{S}_1$时，只有灯$\mathrm{L}_2$接入电路中，$\mathrm{L}_2$发光，灯$\mathrm{L}_1$并未接入电路，处于断路状态，故 A 错误；只闭合开关$\mathrm{S}_2$时，两灯串联发光，串联电路各部分用电器互相影响，取下一灯，另一灯不能发光，故 B 错误；只闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$时，两灯并联发光，并联电路各支路互不影响，取下一灯，另一灯仍能发光，故 C 正确；当$\mathrm{S}_1$、$\mathrm{S}_2$和$\mathrm{S}_3$全部闭合时，电源短路，两灯没有电流经过，灯丝不会被烧断，故 D 错误。故选 C。
6. 国庆期间，小德的妈妈买了一串彩灯挂在客厅里。小德很想知道这串彩灯是如何连接的，于是他断开开关取下其中的一个彩灯，通电后发现整串彩灯都不会发光，由此说明彩灯之间是
串
联的。过了几天小德忽然发现，这串彩灯有一个不发光了，而其他彩灯仍能发光。为了探究原因，小德把这个彩灯取下来，仔细观察发现彩灯的灯丝支架下方有一根金属丝，如图所示，请你推测：这根金属丝与灯丝是并
联的，理由是灯丝烧断后金属丝中有电流通过
。答案
6.串；并；灯丝烧断后金属丝中有电流通过
【点拨】取下一个彩灯，通电后发现整串彩灯均不发光，说明各个彩灯不能独立工作，所以彩灯之间是串联的。各彩灯的连接方式为串联，当其中一个彩灯的灯丝烧断，其他彩灯仍能发光，是因为金属丝与灯丝并联，灯丝烧断后电路仍为通路，金属丝中有电流通过。
