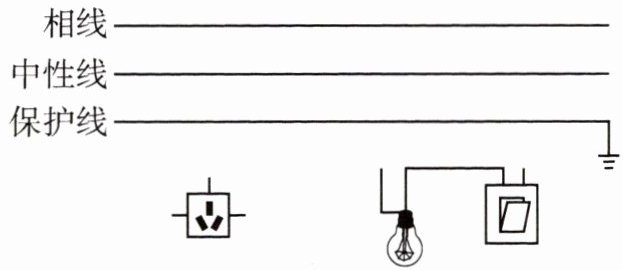

例2 请在图中用笔画线表示导线将三孔插座、电灯和开关分别接入电路。

解析 首先辨别图中三根线：保护线、相线、中性线。（1）电灯的接法：相线先进入开关，经电灯连到中性线上，这样在断开开关时能切断相线，接触电灯不会发生触电事故，既能控制电灯，又能更安全。（2）三孔插座的接法：中间孔接保护线，左孔接中性线，右孔接相线。

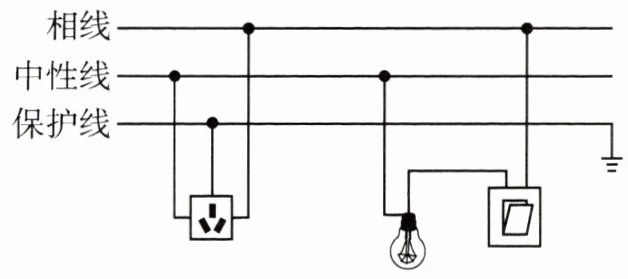

答案 如图所示

解：
（1）电灯与开关的连接：将相线先接入开关，开关的另一接线柱连接灯泡顶端的金属点，灯泡的螺旋套接中性线，断开开关时可切断相线，保证接触灯泡时不会发生触电事故。
（2）三孔插座的连接：按照“左零右火上接地”的接线规则，插座左侧插孔接中性线，右侧插孔接相线，上方中间的插孔接保护线。
最终连接的电路符合安全用电规范，与题中给出的正确接线效果图一致。

【分析】首先明确家庭电路的三根线：相线（火线）、中性线（零线）、保护线（地线）。解题需遵循安全用电原则：开关应接在火线上，断开开关时切断火线，避免电灯带电；三孔插座需按“左零右火上接地”的规则接线，保障用电安全。具体操作步骤为：①处理电灯与开关：火线先接入开关，开关另一端连接灯泡顶端金属点，灯泡螺旋套接零线；②处理三孔插座：插座左孔接零线，右孔接火线，上孔接保护线。
【解析】（1）电灯与开关的连接：将相线（火线）先接入开关，开关的另一接线柱连接灯泡顶端的金属点，灯泡的螺旋套接中性线（零线），断开开关时可切断相线，防止接触灯泡时发生触电事故，符合安全用电要求。（2）三孔插座的连接：按照“左零右火上接地”的接线规则，插座左侧插孔接中性线，右侧插孔接相线，上方中间的插孔接保护线，确保金属外壳用电器漏电时电流导入大地，保障安全。
【答案】将相线先接入开关，开关另一端接灯泡顶端金属点，灯泡螺旋套接中性线；三孔插座左侧插孔接中性线，右侧插孔接相线，上方中间插孔接保护线，连接符合安全用电规范。
【知识点】家庭电路的连接、安全用电原则
【点评】本题考查家庭电路中电灯、开关及三孔插座的安全接线，需牢记相关接线规则，属于安全用电的基础应用题型，注重实际操作的安全性。
【难度系数】0.5

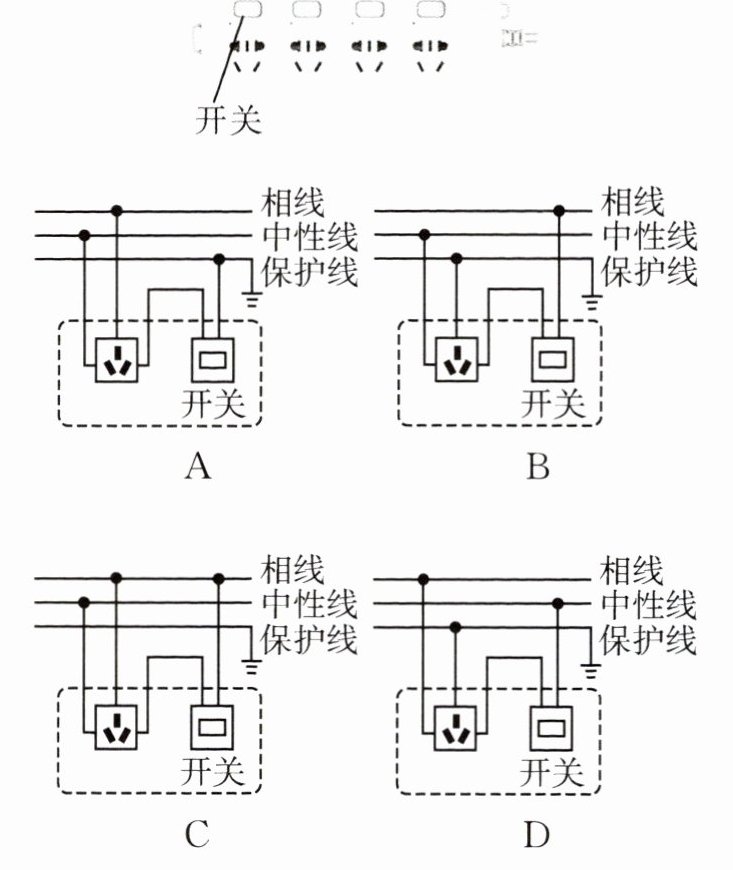

3. 下图是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压。图中电路的连接符合上述要求及安全用电原则的是 （）

3. B

【分析】
要解决此题，需结合安全用电原则和题目要求分析：首先，开关应控制相线（火线），这样断开开关时插孔不带电，符合安全要求；其次，三孔插座需遵循“左中性线、右相线、上保护线”的接线规则；题目要求开关闭合时插孔有电压，因此开关需串联在相线与插孔之间，控制插孔供电。逐一分析选项即可得出答案。
【解析】
根据安全用电原则：①开关应接在相线（火线）上，保证断开开关后插孔不带电；②三孔插座接线规则为“左中性线、右相线、上保护线”。结合题目要求，开关需串联在相线与插孔之间，使开关闭合时插孔得电。
对各选项分析：
A：开关接在保护线，无法控制相线，不符合安全要求；
B：开关接在相线上，串联在相线与插孔右孔之间，插座左孔接中性线、上孔接保护线，开关闭合时插孔得电，断开时插孔不带电，符合要求；
C：插座右孔直接接相线，开关接在保护线，断开开关后插孔仍与相线相连，带电危险；
D：插座右孔接中性线，接线错误，且开关接中性线，断开开关后插孔仍与相线相连，不符合安全。
【答案】
B
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路的安全连接，需牢记开关接火线、三孔插座“左零右火上接地”的核心规则，结合题目要求判断电路合理性，属于基础应用类题目。
【难度系数】
0.5
