2025年学习质量监测九年级物理全一册人教版第117页答案
1. 保险丝采用熔点低、电阻大的材料制成,其原因是根据
焦耳定律
可知,当电路中的
电流
过大时,保险丝由于温度升高而熔断,切断电路,起到保护电路的作用。

答案

焦耳定律 电流
2. (2022,阜新)如图19-2-1所示,同一个接线板上同时使用多个用电器,用电器的总功率过大,会造成家庭电路中的
电流
过大,此时
空气开关
(选填“空气开关”或“漏电保护器”)会自动切断电路,起到保护作用。

答案

电流 空气开关

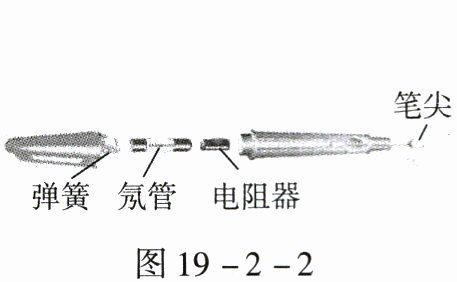

3. 生活中可以利用测电笔区分相线和中性线。如图19-2-2所示,在使用测电笔时,手要接触测电笔的
金属笔卡
(选填“笔尖”或“金属笔卡”),当接触到
相线
(选填“相线”或“中性线”)时,氖管发光。

答案

金属笔卡 相线

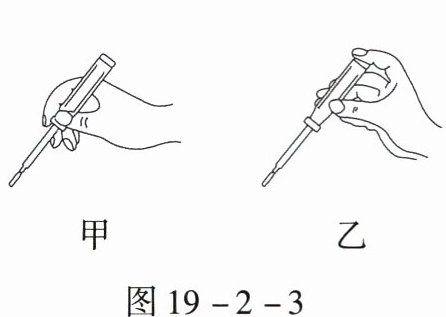

4. 测电笔可以用来判断相线和中性线。如图19-2-3所示,持笔方式正确的是
乙
(选填“甲”或“乙”)；为了防止触电,控制用电器的开关应连接在
相线
(选填“相线”或“中性线”)和用电器之间。

答案

乙 相线 【解析】用螺丝刀形状的测电笔辨别相线、中性线时，正确的使用方式是乙。在家庭电路中，为了防止触电事故的发生，应把用电器的开关安装在相线与所控制的用电器之间。

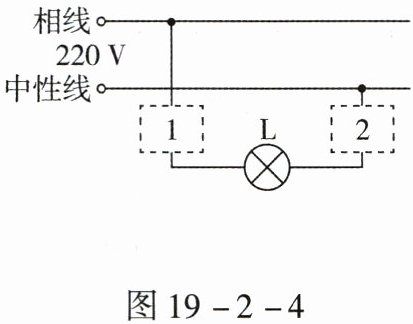

5. 如图19-2-4所示,控制灯泡的开关要接在
1
(选填“1”或“2”)处。将电热水壶的三脚插头插入三孔插座中,这样做可以让它的金属外壳与插座中的
保护线
(选填“相线”“中性线”或“保护线”)相连,以防止外壳带电时,对人造成伤害。

答案

1 保护线
6. 新建楼房家庭电路的总开关都装有空气开关和漏电保护器,电路“跳闸”的原因不可能是(
A
)。
A.电压太低
B.同时用了太多用电器
C.用电器短路
D.用电器漏电

答案

A

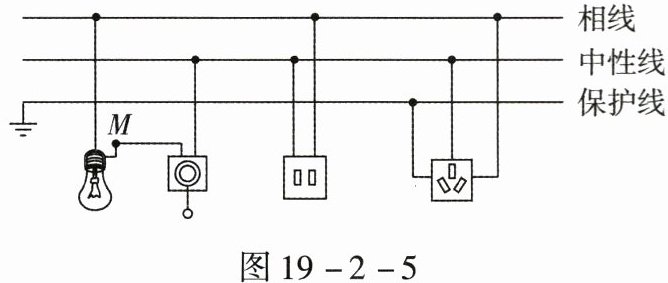

7. 图19-2-5所示的是某同学设计的家庭电路,控制电灯的开关已断开。下列说法正确的是(
C
)。

A.灯泡和两孔插座是串联的
B.测电笔接触M点,氖管不发光
C.开关和三孔插座的连接都是错误的
D.测电笔插入两孔插座的左孔,氖管发光

答案

C 【解析】灯泡和两孔插座互不影响，所以是并联的，选项A说法错误；M点通过灯泡与相线连接，所以测电笔接触M点，氖管发光，选项B说法错误；由题图可知，开关接在了中性线和用电器之间，三孔插座的左孔接的是保护线，上孔接的是中性线，均连接错误，选项C说法正确；两孔插座的左孔接中性线，所以测电笔插入两孔插座的左孔，氖管不发光，选项D说法错误。
