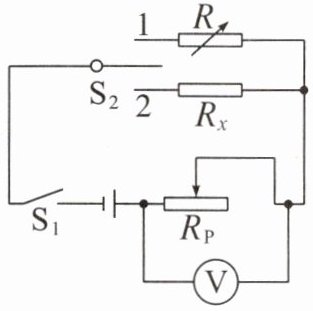

3.(2025·北京中考)某同学利用滑动变阻器、电阻箱、电压表、电压恒定的电源、开关等器材设计了测量待测电阻的阻值$R_x$的实验电路，如图所示。
(1)请补充主要实验步骤。
①按电路图连接电路，将滑动变阻器的阻值调到最大端。
②闭合$\mathrm{S}_1$，
③闭合$\mathrm{S}_1$，
④记录电阻箱的阻值$R_0$。
(2)待测电阻的阻值$R_x=$
(1)请补充主要实验步骤。
①按电路图连接电路，将滑动变阻器的阻值调到最大端。
②闭合$\mathrm{S}_1$，
将$\mathrm{S}_2$拨到2的位置,调节滑动变阻器的滑片到适当位置
，记录电压表的示数$U$。③闭合$\mathrm{S}_1$，
将$\mathrm{S}_2$拨到1的位置,保持滑动变阻器的滑片位置不变,调节电阻箱的阻值
，使电压表的示数仍为$U$。④记录电阻箱的阻值$R_0$。
(2)待测电阻的阻值$R_x=$
$R_0$
(用测量量表示)。答案
3.(1) ②将$\mathrm{S}_2$拨到2的位置,调节滑动变阻器的滑片到适当位置 ③将$\mathrm{S}_2$拨到1的位置,保持滑动变阻器的滑片位置不变,调节电阻箱的阻值
(2) $R_0$
(2) $R_0$
