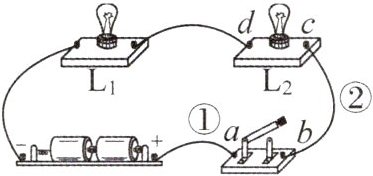

1. 在如图所示的电路中,闭合开关,两个灯泡都不发光.为了寻找灯泡不发光的原因,将一根完好的导线一端固定在电源正极,另一端依次接触a、b、c、d四个接线柱,发现只有与d接线柱接触时灯泡$L_1$才发光.若电路中只有一处断路,断路的位置可能是()

A. 导线①
B. 开关
C. 导线②
D. 灯泡$L_2$

D

2. 新素养科学思维小红同学将相同的两只灯泡$L_1$和$L_2$串联在电路中,如图所示,闭合开关后发现灯泡$L_1、$$L_2$都不亮;当她用另一个相同规格的完好灯泡$L_3$并接在$L_1$两端时,发现三灯都不亮;当把$L_3$并接在$L_2$两端时,发现只有灯$L_3$亮了.下列对产生这一现象的原因的分析,你认为合理的是()

A. 灯泡$L_1、$$L_2$都发生了断路
B. 灯泡$L_1$完好,灯泡$L_2$断路
C. 灯泡$L_1$断路,灯泡$L_2$完好
D. 灯泡$L_1$短路,灯泡$L_2$断路

D 解析:由图可知,$L_{1}$和$L_{2}$串联,闭合开关后灯泡$L_{1}$、$L_{2}$都不亮,说明电路可能发生断路或短路.当另一个相同规格的完好灯泡$L_{3}$并接在$L_{1}$两端时,三灯都不亮,说明电路没有形成通路,则$L_{2}$不可能是短路,$L_{2}$一定是断路;当把$L_{3}$并接在$L_{2}$两端时,发现只有灯$L_{3}$亮了,$L_{1}$不亮,说明$L_{1}$短路.故 D 合理.

3. (2025·上海期中)在如图所示的电路中,电源电压保持不变.已知故障只发生在ab、bc或ac中的一段.闭合开关S,发现小灯$L_1$不发光,小灯$L_2$发光.
(1) 电路发生的是______(选填“断路”或“短路”)故障.
(2) 为了确定故障,下列可行的方法是______.(填字母)
A. 将一个电流表串联在干路上
B. 用完好的小灯L和导线替换ab段
C. 将完好的小灯L接在a、c两点间
选择方案后,请写出闭合开关S后观察到的现象及其对应的故障:______.

(1) 断路 (2) B 若小灯 L 和$L_{2}$均发光,则 ab段断路;若小灯$L_{2}$发光,L不发光,则 bc段断路
解析:(1) 由图可知,闭合开关 S,两个小灯并联,小灯$L_{1}$不发光,小灯$L_{2}$发光,这说明$L_{2}$所在支路即 ac段是正常的,$L_{1}$所在支路即 ab段或 bc段发生了断路故障.(2) 将一个电流表串联在干路上,电流表只能测量出电路中电流的大小,无法判定电路故障的原因,故 A 不可行;用完好的小灯 L 和导线替换 ab段,若小灯 L 和小灯$L_{2}$均发光,说明 bc段完好,则 ab段断路,若小灯$L_{2}$发光,小灯 L 不发光,则 bc段断路,故 B 可行;将完好的小灯 L 接在 a、c 两点间,该支路是正常的,无法判定电路故障,故 C 不可行.

4. 如图所示电路中,开关S闭合后,三个电流表$A_1、$$A_2、$$A_3$的示数分别为$I_1、$$I_2、$$I_3$且均不为0,测量得出$I_1 = I_2 ＞ I_3.$关于此电路,下列说法正确的是()
A. 电路完好
$B. L_1$灯丝断了
$C. L_2$灯丝断了
$D. L_3$灯丝断了

B

5. (2024·四川达州)如图所示电路,闭合开关后,整个电路正常工作.其中一盏灯突然熄灭,两只电表示数均变大,则该电路可能发生的故障为()
$A. L_1$短路
$B. L_2$短路
$C. L_1$断路
$D. L_2$断路

A 解析:由图可知,$L_{1}$、$L_{2}$串联,一盏灯突然熄灭,两只电表示数均变大,则电路中发生短路故障,电路中电流变大.由图可知,电压表测的是$L_{2}$两端的电压,若$L_{2}$短路,则电压表示数为零,不符合题意,若$L_{1}$短路,则电压表测电源电压,示数会变大,因此可能发生的故障是$L_{1}$短路,故A 正确.

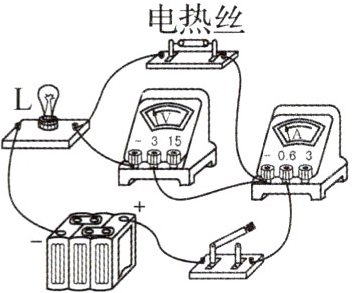

6. (2025·江苏南京期中)如图所示,闭合开关后,灯泡L没有发光,电流表和电压表的示数均为0.若电路中只有一处故障,则可能是______(选填“灯泡”或“电热丝”)发生了______(选填“断路”或“短路”)故障.

灯泡 断路 解析:闭合开关,发现灯泡不亮、电流表示数为零,则电路故障一定为断路,而电压表示数为零,说明电压表的正负接线柱无法与电源的正负极相连,因此可能是灯泡断路或电流表断路或开关断路;如果电热丝断路,则电压表的正负接线柱可以与电源的正负极相连,即电压表有示数,因此电热丝不可能断路.电路中只有一处故障,则可能是灯泡发生断路.
