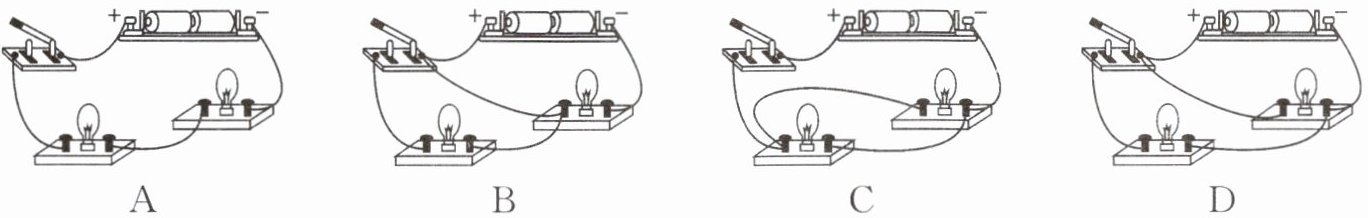

5. 下图所示的电路中,有一只灯泡被短接的是(
B
)。答案
5.B
解析
【分析】要判断哪个电路存在一只灯泡被短接，需明确：用电器被短接（局部短路）是电流不经过该用电器，直接通过导线连通其两端；电源短路是电流不经过任何用电器直接连通电源两极。我们通过分析各选项的电流路径，找出符合“一只灯泡被短接”的电路。
【解析】
选项A：电流路径为电源正极→开关→左侧灯泡→右侧灯泡→电源负极，两灯泡串联，无短路现象，不符合要求。
选项B：电流从电源正极经开关后，有一条导线直接连通右侧灯泡的右端，电流优先走该导线，不经过左侧灯泡，因此左侧灯泡被短接，符合题意。
选项C：电流直接从电源正极经导线连通电源负极，属于电源短路，并非某一只灯泡被短接，不符合要求。
选项D：电流分为两条路径，分别经过左侧灯泡和右侧灯泡，两灯泡并联，无短路现象，不符合要求。
【答案】B
【知识点】电路的局部短路、电路连接方式
【点评】本题考查电路局部短路的判断，核心是理清电流走向，区分用电器局部短路与电源短路，属于基础电路题，难度适中。
【难度系数】0.6
【解析】
选项A：电流路径为电源正极→开关→左侧灯泡→右侧灯泡→电源负极，两灯泡串联，无短路现象，不符合要求。
选项B：电流从电源正极经开关后，有一条导线直接连通右侧灯泡的右端，电流优先走该导线，不经过左侧灯泡，因此左侧灯泡被短接，符合题意。
选项C：电流直接从电源正极经导线连通电源负极，属于电源短路，并非某一只灯泡被短接，不符合要求。
选项D：电流分为两条路径，分别经过左侧灯泡和右侧灯泡，两灯泡并联，无短路现象，不符合要求。
【答案】B
【知识点】电路的局部短路、电路连接方式
【点评】本题考查电路局部短路的判断，核心是理清电流走向，区分用电器局部短路与电源短路，属于基础电路题，难度适中。
【难度系数】0.6
6. 关于下面四幅图所反映的电流或电路现象,下列说法正确的是(
A.图甲中,摩擦起电过程创造了电荷
B.图乙中,验电器的工作原理是异种电荷相互吸引
C.图丙中,同时亮起的路灯之间的连接方式是并联
D.图丁中,加油站的静电释放器是由绝缘体制成的
C
)。A.图甲中,摩擦起电过程创造了电荷
B.图乙中,验电器的工作原理是异种电荷相互吸引
C.图丙中,同时亮起的路灯之间的连接方式是并联
D.图丁中,加油站的静电释放器是由绝缘体制成的
答案
6.C
解析
【分析】
本题考查电学相关基础知识点，需逐个分析各选项对应的物理概念：明确摩擦起电的本质是电荷转移而非创造电荷；验电器的工作原理是同种电荷相互排斥；路灯的连接特点（并联电路各用电器互不影响）；静电释放器的材料属性（需导电），通过逐一判断选项正误得出答案。
【解析】
选项A：摩擦起电的实质是电荷的转移，即电荷从一个物体转移到另一个物体，并没有创造电荷，故A错误；
选项B：验电器的工作原理是同种电荷相互排斥，当带电体接触验电器金属球时，金属箔片带上同种电荷，因相互排斥而张开，并非异种电荷相互吸引，故B错误；
选项C：图丙中的路灯，若其中一盏损坏，其他路灯仍能正常工作，说明各路灯之间互不影响，连接方式为并联，故C正确；
选项D：加油站的静电释放器作用是将人体的静电导入大地，需由导体制成，而非绝缘体，故D错误。
【答案】
C
【知识点】
摩擦起电、验电器原理、电路连接方式
【点评】
本题考查电学基础概念，涵盖摩擦起电本质、验电器原理、串并联电路特点、导体绝缘体应用，需准确区分易混知识点，属于基础题型，注重对概念的理解与应用。
【难度系数】
0.7
本题考查电学相关基础知识点，需逐个分析各选项对应的物理概念：明确摩擦起电的本质是电荷转移而非创造电荷；验电器的工作原理是同种电荷相互排斥；路灯的连接特点（并联电路各用电器互不影响）；静电释放器的材料属性（需导电），通过逐一判断选项正误得出答案。
【解析】
选项A：摩擦起电的实质是电荷的转移，即电荷从一个物体转移到另一个物体，并没有创造电荷，故A错误；
选项B：验电器的工作原理是同种电荷相互排斥，当带电体接触验电器金属球时，金属箔片带上同种电荷，因相互排斥而张开，并非异种电荷相互吸引，故B错误；
选项C：图丙中的路灯，若其中一盏损坏，其他路灯仍能正常工作，说明各路灯之间互不影响，连接方式为并联，故C正确；
选项D：加油站的静电释放器作用是将人体的静电导入大地，需由导体制成，而非绝缘体，故D错误。
【答案】
C
【知识点】
摩擦起电、验电器原理、电路连接方式
【点评】
本题考查电学基础概念，涵盖摩擦起电本质、验电器原理、串并联电路特点、导体绝缘体应用，需准确区分易混知识点，属于基础题型，注重对概念的理解与应用。
【难度系数】
0.7

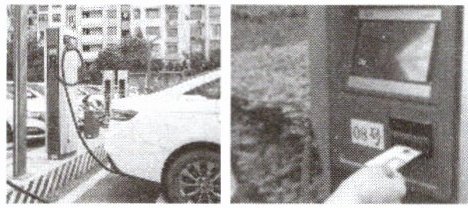

7.电动汽车充电时的情景如图所示。小明发现只有将电卡插入电槽中,充电桩才会给电动汽车内的蓄电池充电。下列说法正确的是(
A.电卡相当于该充电电路中的导线
B.蓄电池相当于该充电电路中的电源
C.充电时,车内蓄电池将电能转化为化学能
D.充满电的电动汽车驶离充电桩的过程中,车内蓄电池将电能转化为机械能
C
)。A.电卡相当于该充电电路中的导线
B.蓄电池相当于该充电电路中的电源
C.充电时,车内蓄电池将电能转化为化学能
D.充满电的电动汽车驶离充电桩的过程中,车内蓄电池将电能转化为机械能
答案
7.C
解析
【分析】
要解决本题，需明确电路各元件的功能，以及充电、行驶过程中的能量转化规律。先分析每个选项：电卡控制电路通断，蓄电池在充电和放电时角色不同，充电时能量转化方向需准确判断，逐一排除错误选项即可。
【解析】
逐个分析选项：
选项A：只有插入电卡充电桩才充电，说明电卡控制电路通断，相当于电路中的开关，不是导线，A错误；
选项B：充电时，充电桩是提供电能的电源，车内蓄电池是消耗电能的用电器，并非电源，B错误；
选项C：充电过程中，蓄电池将电能转化为化学能储存起来，C正确；
选项D：充满电的电动汽车驶离时，蓄电池先将化学能转化为电能，再转化为机械能，不是直接将电能转化为机械能，D错误。
【答案】
C
【知识点】
电路的组成、能量的转化
【点评】
本题考查电路元件作用及能量转化的基础知识点，需区分蓄电池充电和放电时的角色与能量转化方向，属于基础题型。
【难度系数】
0.6
要解决本题，需明确电路各元件的功能，以及充电、行驶过程中的能量转化规律。先分析每个选项：电卡控制电路通断，蓄电池在充电和放电时角色不同，充电时能量转化方向需准确判断，逐一排除错误选项即可。
【解析】
逐个分析选项：
选项A：只有插入电卡充电桩才充电，说明电卡控制电路通断，相当于电路中的开关，不是导线，A错误；
选项B：充电时，充电桩是提供电能的电源，车内蓄电池是消耗电能的用电器，并非电源，B错误；
选项C：充电过程中，蓄电池将电能转化为化学能储存起来，C正确；
选项D：充满电的电动汽车驶离时，蓄电池先将化学能转化为电能，再转化为机械能，不是直接将电能转化为机械能，D错误。
【答案】
C
【知识点】
电路的组成、能量的转化
【点评】
本题考查电路元件作用及能量转化的基础知识点，需区分蓄电池充电和放电时的角色与能量转化方向，属于基础题型。
【难度系数】
0.6

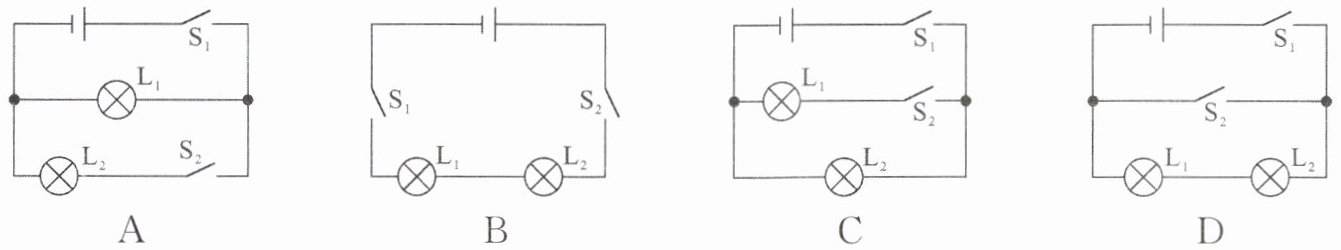

8. 2026年春晚中，人形机器人“齐天大圣”的灯光效果惊艳全场，其灯光控制需满足以下要求：闭合开关$\mathrm{S}_1$，机器人的面部亮起（用$\mathrm{L}_1$表示）；再闭合开关$\mathrm{S}_2$，手中的金箍棒发光（用$\mathrm{L}_2$表示）。下列电路图中符合设计要求的是（
A
）。答案
8.A
解析
【分析】
要解决这道题，需明确题目要求：闭合开关$\mathrm{S}_1$时，仅$\mathrm{L}_1$发光；再闭合$\mathrm{S}_2$时，$\mathrm{L}_2$也发光。说明$\mathrm{S}_1$在干路控制整个电路，$\mathrm{L}_1$所在支路不受$\mathrm{S}_2$控制，$\mathrm{S}_2$仅控制$\mathrm{L}_2$所在支路，电路为并联结构。接下来逐一分析各选项的电流路径是否符合要求。
【解析】
选项A：$\mathrm{S}_1$在干路，闭合$\mathrm{S}_1$时，$\mathrm{L}_1$所在支路接通，$\mathrm{L}_1$发光；再闭合$\mathrm{S}_2$，$\mathrm{L}_2$所在支路接通，$\mathrm{L}_2$发光，完全符合题目要求。
选项B：$\mathrm{L}_1$与$\mathrm{L}_2$串联，需同时闭合$\mathrm{S}_1$和$\mathrm{S}_2$两灯才发光，不符合“闭合$\mathrm{S}_1$时仅$\mathrm{L}_1$亮”的要求。
选项C：$\mathrm{S}_1$在干路，闭合$\mathrm{S}_1$时，$\mathrm{L}_2$所在支路接通，$\mathrm{L}_2$发光；再闭合$\mathrm{S}_2$时，$\mathrm{L}_1$发光，与题目要求的“先$\mathrm{L}_1$亮，再$\mathrm{L}_2$亮”相反，不符合。
选项D：闭合$\mathrm{S}_1$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联同时发光，再闭合$\mathrm{S}_2$会造成电源短路，不符合要求。
【答案】
A
【知识点】
电路连接、开关作用
【点评】
本题考查根据电路功能要求判断电路图，核心是区分干路开关和支路开关的控制作用，属于基础电路分析题，需理清电流路径。
【难度系数】
0.6
要解决这道题，需明确题目要求：闭合开关$\mathrm{S}_1$时，仅$\mathrm{L}_1$发光；再闭合$\mathrm{S}_2$时，$\mathrm{L}_2$也发光。说明$\mathrm{S}_1$在干路控制整个电路，$\mathrm{L}_1$所在支路不受$\mathrm{S}_2$控制，$\mathrm{S}_2$仅控制$\mathrm{L}_2$所在支路，电路为并联结构。接下来逐一分析各选项的电流路径是否符合要求。
【解析】
选项A：$\mathrm{S}_1$在干路，闭合$\mathrm{S}_1$时，$\mathrm{L}_1$所在支路接通，$\mathrm{L}_1$发光；再闭合$\mathrm{S}_2$，$\mathrm{L}_2$所在支路接通，$\mathrm{L}_2$发光，完全符合题目要求。
选项B：$\mathrm{L}_1$与$\mathrm{L}_2$串联，需同时闭合$\mathrm{S}_1$和$\mathrm{S}_2$两灯才发光，不符合“闭合$\mathrm{S}_1$时仅$\mathrm{L}_1$亮”的要求。
选项C：$\mathrm{S}_1$在干路，闭合$\mathrm{S}_1$时，$\mathrm{L}_2$所在支路接通，$\mathrm{L}_2$发光；再闭合$\mathrm{S}_2$时，$\mathrm{L}_1$发光，与题目要求的“先$\mathrm{L}_1$亮，再$\mathrm{L}_2$亮”相反，不符合。
选项D：闭合$\mathrm{S}_1$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联同时发光，再闭合$\mathrm{S}_2$会造成电源短路，不符合要求。
【答案】
A
【知识点】
电路连接、开关作用
【点评】
本题考查根据电路功能要求判断电路图，核心是区分干路开关和支路开关的控制作用，属于基础电路分析题，需理清电流路径。
【难度系数】
0.6

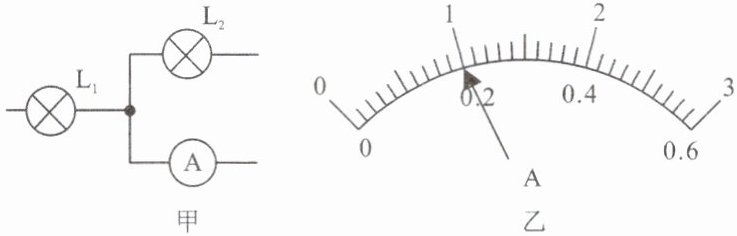

9. 图甲是由灯$\mathrm{L}_1$、$\mathrm{L}_2$组成的并联电路的一部分，各元件均正确连接，已知通过灯$\mathrm{L}_1$的电流为$0.6\ \mathrm{A}$，电流表的示数如图乙所示。下列判断正确的是（
A.电流表的示数可能为$0.2\ \mathrm{A}$
B.通过灯$\mathrm{L}_2$的电流为$0.4\ \mathrm{A}$
C.小灯泡$\mathrm{L}_1$可能处于干路上
D.灯$\mathrm{L}_2$可能被电流表短接
B
）。A.电流表的示数可能为$0.2\ \mathrm{A}$
B.通过灯$\mathrm{L}_2$的电流为$0.4\ \mathrm{A}$
C.小灯泡$\mathrm{L}_1$可能处于干路上
D.灯$\mathrm{L}_2$可能被电流表短接
答案
9.B
解析
【分析】
首先明确电路结构：甲图是并联电路的一部分，L₁在干路，L₂与电流表分别为两条支路，根据并联电路电流规律，干路电流等于各支路电流之和。已知通过L₁的电流为0.6A，因此电流表所在支路的电流一定小于0.6A，由此确定电流表量程，读取电流表示数，再计算通过L₂的电流，逐一分析选项。
【解析】
1. 确定电流表量程：并联电路中干路电流等于各支路电流之和，已知干路电流（通过L₁的电流）为0.6A，因此电流表所在支路的电流必然小于0.6A，故电流表选用0~0.6A量程，该量程分度值为0.02A，由图乙可知电流表示数为0.2A。
2. 计算通过L₂的电流：根据并联电路电流规律 $ I_{L1} = I_{L2} + I_A $，代入数据得 $ I_{L2} = I_{L1} - I_A = 0.6\ \mathrm{A} - 0.2\ \mathrm{A} = 0.4\ \mathrm{A} $。
3. 分析选项：
A选项：电流表的示数为确定的0.2A，不是“可能”，错误；
B选项：通过L₂的电流为0.4A，与计算结果一致，正确；
C选项：L₁在干路是确定的，不是“可能”，错误；
D选项：电流表与L₂串联，未短接L₂，错误。
【答案】
B
【知识点】
并联电路电流规律、电流表读数
【点评】
本题考查并联电路电流规律和电流表的读数，核心是明确电路结构、正确读取电流表示数，结合电流规律计算即可，属于基础题型。
【难度系数】
0.5
首先明确电路结构：甲图是并联电路的一部分，L₁在干路，L₂与电流表分别为两条支路，根据并联电路电流规律，干路电流等于各支路电流之和。已知通过L₁的电流为0.6A，因此电流表所在支路的电流一定小于0.6A，由此确定电流表量程，读取电流表示数，再计算通过L₂的电流，逐一分析选项。
【解析】
1. 确定电流表量程：并联电路中干路电流等于各支路电流之和，已知干路电流（通过L₁的电流）为0.6A，因此电流表所在支路的电流必然小于0.6A，故电流表选用0~0.6A量程，该量程分度值为0.02A，由图乙可知电流表示数为0.2A。
2. 计算通过L₂的电流：根据并联电路电流规律 $ I_{L1} = I_{L2} + I_A $，代入数据得 $ I_{L2} = I_{L1} - I_A = 0.6\ \mathrm{A} - 0.2\ \mathrm{A} = 0.4\ \mathrm{A} $。
3. 分析选项：
A选项：电流表的示数为确定的0.2A，不是“可能”，错误；
B选项：通过L₂的电流为0.4A，与计算结果一致，正确；
C选项：L₁在干路是确定的，不是“可能”，错误；
D选项：电流表与L₂串联，未短接L₂，错误。
【答案】
B
【知识点】
并联电路电流规律、电流表读数
【点评】
本题考查并联电路电流规律和电流表的读数，核心是明确电路结构、正确读取电流表示数，结合电流规律计算即可，属于基础题型。
【难度系数】
0.5
