1.某生物学兴趣小组准备在学校的农耕园里种植番茄,试验田呈边长为3米的正方形,图K-1-3为番茄苗的种植示意图,请为每一株番茄苗设计最节约的滴灌管道路线。要求:从右上角开始,到右下角结束,并标出起点和终点,用铅笔画在图上。

番茄苗
种植位置
图 K-1-3

按照上述横向往复蛇形走法，用线条依次连接所有番茄苗，在试验田右上角标注起点、右下角标注终点即可，路线无重复折返即为符合要求的最节约滴灌管道路线。

该设计的核心目标是得到无冗余折返、总路径最短的滴灌路线，最大程度节约管道耗材，可采用横向往复蛇形走法实现：
1. 在试验田的右上角位置标注“起点”，从起点出发连接第一行最右侧的番茄苗；
2. 向左依次连接第一行剩余4株番茄苗，到达第一行最左侧番茄苗后，向下走到第二行最左侧番茄苗；
3. 向右依次连接第二行剩余4株番茄苗，到达第二行最右侧番茄苗后，向下走到第三行最右侧番茄苗；
4. 向左依次连接第三行剩余4株番茄苗，到达第三行最左侧番茄苗后，向下走到第四行最左侧番茄苗；
5. 向右依次连接第四行剩余4株番茄苗，到达第四行最右侧番茄苗后，向下走到第五行最右侧番茄苗；
6. 向左依次连接第五行剩余4株番茄苗，到达第五行最左侧番茄苗后，沿田块底部向右延伸至试验田右下角，标注“终点”。
该路线遍历所有番茄苗，没有多余长距离折返，管道总长度最短，符合最节约的设计要求。

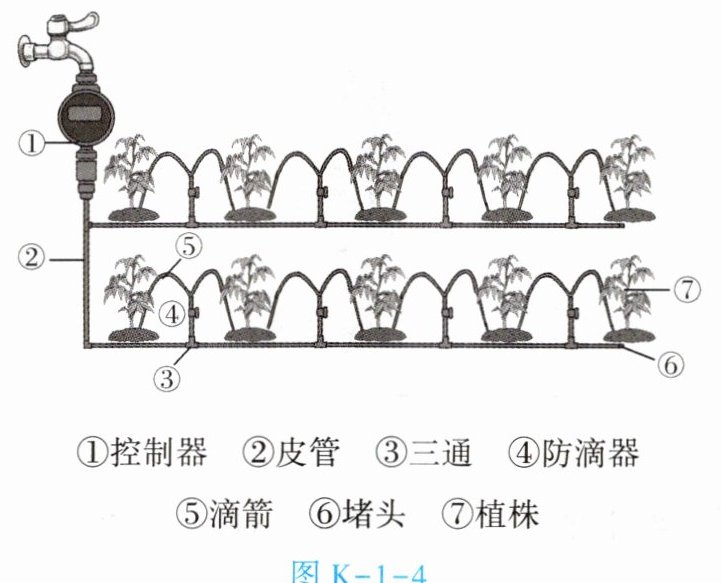

2. 通过查阅滴灌系统相关资料,生物学兴趣小组设计了如图 K-1-4 所示的智能滴灌系统示意图。回答下列问题。

①控制器 ②皮管 ③三通 ④防滴器
⑤滴箭 ⑥堵头 ⑦植株
图 K-1-4
(1)当水龙头打开后,请把水从水龙头到植株的路线写出来:(用序号加箭头表示)。
(2)假如你是该工程设计与施工的工程师,如果滴箭中的水不能滴出,你该从哪些结构进行检查?。

(1) ①→②→③→④→⑤→⑦
(2) 检查控制器是否正常开启工作，检查皮管是否弯折、堵塞或破损漏水，检查三通是否堵塞、连接松动漏水，检查防滴器是否故障堵塞，检查滴箭是否被杂物堵塞，检查堵头是否脱落造成管路泄压漏水。

(1) 根据滴灌系统各部件的连接逻辑，梳理水流从水龙头流出后依次经过的结构，即可得到水到达植株的完整路径。(2) 从水流经过的所有相关结构逐一排查，找出所有可能造成水路阻断、无法出水的故障对应结构即可。
