17.同学们在“探究凸透镜成像的规律”实验中,进行了如图9所示的操作。

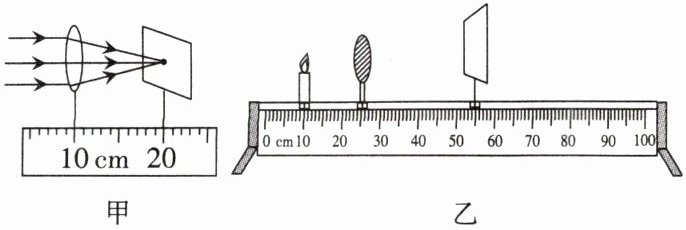

(1)让平行光正对凸透镜照射,移动光屏直至出现一个最小、最亮的光斑,图甲所示的凸透镜的焦距为cm。依次将点燃的蜡烛、凸透镜、光屏安装在光具座上,调整三者中心大致在,这样做的目的是。
(2)移动蜡烛、凸透镜、光屏至图9乙所示的位置,光屏上呈现清晰的像,此像的性质是(选填“倒立、放大”“倒立、等大”“倒立、缩小”或“正立、放大”)的实像;此成像特点跟(选填“照相机”“投影仪”或“放大镜”)成像特点相同。若保持凸透镜位置不变,将蜡烛向左移动一段距离,应将光屏向(选填“左”或“右”)移动适当距离才能再次呈现清晰的像,且像的大小(选填“变大”“变小”或“不变”)。

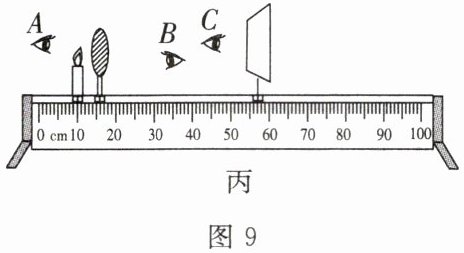

(3)实验时小林同学不小心遮住了透镜的一半,光屏上的像会(选填“不变”“变暗”或“变为一半”)。保持蜡烛位置不变,移动透镜至16 cm刻度线处,此时人眼在图丙中(选填“A”“B”或“C”)位置能观察到烛焰的(选填“虚”或“实”)像。

17. (1) 10.0 cm；同一高度上；使像成在光屏中央
(2) 倒立、放大；投影仪；左；变小
(3) 变暗；B；虚

【分析】
本题围绕凸透镜成像规律的实验展开，解题需分模块掌握：1. 焦距测量：平行光会聚的最小最亮光斑到透镜的距离为焦距；2. 实验装置调整：三者中心调至同一高度是为了让像成在光屏中央；3. 成像规律：物距与焦距的关系决定像的性质，且遵循“物远像近像变小”；4. 透镜遮挡的影响：像变暗是因为折射光线减少；5. 虚像观察：虚像与物体同侧，需在透镜另一侧观察。
【解析】
(1) 平行光正对凸透镜时，移动光屏得到的最小、最亮光斑到凸透镜的距离即为焦距，因此焦距为10.0 cm；实验中调整烛焰、凸透镜、光屏的中心大致在同一高度，目的是使像成在光屏的中央，便于观察。
(2) 图乙中物距小于像距，根据凸透镜成像规律，此时成倒立、放大的实像，该特点与投影仪成像相同；根据“物远像近像变小”，蜡烛向左移动（物距变大），则像距变小，需将光屏向左移动，且像变小。
(3) 遮住透镜一半，透镜其余部分仍能折射光线，仅透过的光线减少，因此光屏上的像变暗；保持蜡烛位置不变，透镜移至16 cm刻度线处时，物距小于焦距，成正立、放大的虚像，虚像需在透镜的另一侧（图丙中B位置）观察，因此人眼在B处能观察到烛焰的虚像。
【答案】
17. (1) 10.0；同一高度上；使像成在光屏中央 (2) 倒立、放大；投影仪；左；变小 (3) 变暗；B；虚
【知识点】
凸透镜成像规律、焦距测量、实验装置调整
【点评】
本题是凸透镜成像规律的典型实验题，覆盖实验操作、成像规律应用及特殊情况分析，考查初中光学核心知识点，是中考常考题型，需学生掌握基础实验要点。
【难度系数】
0.6
